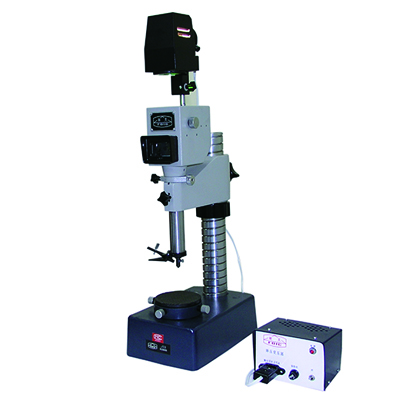

Sinpo 新天 JD3 投影立式光学计

Sinpo      新天     JD3      投影立式光学计

特点：
采用腊屏新技术，附加读数放大镜，视场亮度匀称，像质清晰。
仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷。
仪器结构设计紧凑，外形尺寸小巧，便于运输。
一机两用，将投影光学计镜管取下装在机床上，可直接控制加工尺寸。

技术参数
测量范围（mm）：0~180
工作台
圆形平面工作台（mm）：φ88
圆形带筋工作台（mm）：φ88
方形带筋工作台（mm）：  142×130
辅助工作台测轴与测帽配合的外径尺寸：φ6g6
小三点工作台平行度误差：0.0015mm
仪器精度
示值误差：
60μm范围内：±0.20μm
超过60μm范围:±0.25μm
示值稳定性：  0.1μm
投影光学计管
分划板分度值：0.001mm
分划板分度范围：±0.1mm
测量力（N）： 2±0.2
零位调节范围：20格
测量杆的自由升降距离： 0.5mm
投影光学计管外径配合尺寸：φ28h6
测量杆与测帽配合的外径尺寸：φ6g6
环境要求
室温：20℃±3℃
相对湿度：≤60%
仪器质量：21kg
