HAMAMATSU 滨松 C8855-01 计数单元

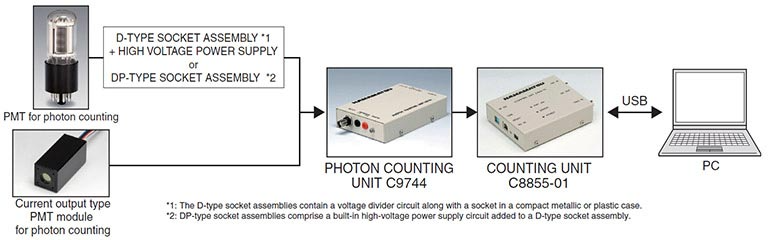

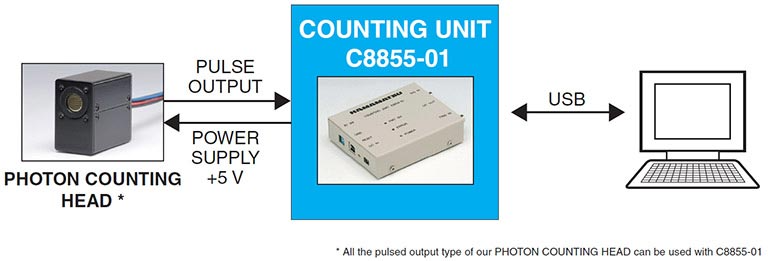

C8855-01 是一款带有 USB 接口的计数单元，当与光子计数头等结合使用时，可用作光子计数器。C8855-01 的计数器有两个计数电路（双计数器法），能够对输入信号进行计数，而不会出现任何死区时间。由于 C8855-01 兼容热插拔（兼容即插即用），它可以帮助您快速设置测量环境。您可以在 C8855-01 交付当天使用示例软件立即开始测量。

详情

特点

USB 接口

随附示例软件

精确测量，无死区时间

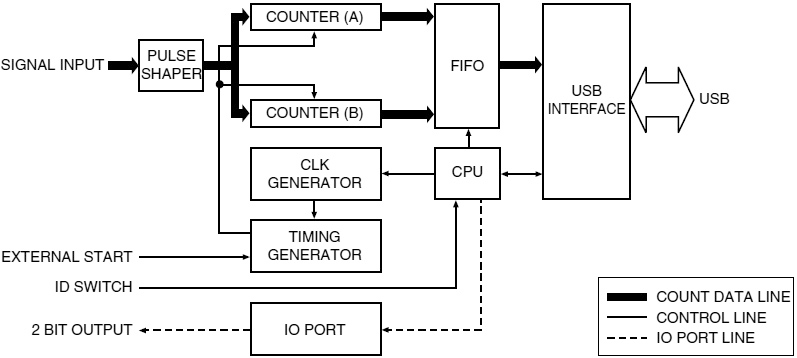

双计数器方法

光子计数头电源

输出电压和电流：+5 V / 200 mA

可通过同一台 PC 操作多个单元（最大 16）

详细参数

参数		说明/值
输入	输入信号数量	1 通道
	信号输入电平	CMOS 正逻辑（高电平：最小 2 V）
	信号脉波宽度	8 ns 或更长
	输入阻抗	50 Ω
计数器	计数器方法	双计数器方法
	最高计数率	50 MHz
	最大计数器容量	2³²计数/计数器门控
计数器门控	计数器门控模式	仅内部计数器门控
计数器门控	内部计数器门控时间 (*1)	50 µs 至 10 s（1、2、5 步幅）
触发器	触发方法	软件/外部触发器
触发器	外部触发信号	TTL 负逻辑
ID 开关 (*2)		0 至 F（十六进制数字）
常规输出部		集电极开路/2 位
光子计数头的电压输出		最大 +5 V / 200 mA
操作系统		Windows® 8.1/10 Pro
接口		USB
电源电压		由 USB 总线电源供电 (*4) 最大 +7 V / 400 mA（由交流适配器供电）

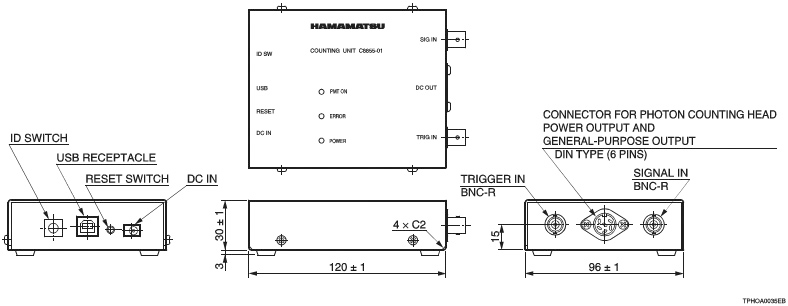

尺寸 (W × H × D)		120 mm × 30 mm × 96 mm（不包括突出部分和电缆）
重量		250 g
工作环境温度/湿度 (*3)		+5 °C 至 +45 °C / 低于 80%
储存温度/湿度 (*3)		0 °C 至 +50 °C / 低于 85%
CE 标志		符合 IEC61326-1 1 组，B 类
交流适配器	输入	交流 100 V 至交流 240 V
交流适配器	输出	+7 V / 1.6 A

备注
*1 C8855-01 不适用于需要时间分辨率高于 50 µs 的用途。
*2 当两个或多个 C8855-01 单元连接到同一台 PC 时，ID 开关用于设置 ID 编号。
*3 无冷凝。
*4 将通用输出部或恒定电压输出用于光子计数头时，从提供的交流适配器供电。
提供：CD-ROM（包含说明手册、设备驱动程序、DLL、示例软件*等） USB 电缆、交流适配器、交流电缆、电源输出连接器
*：从 National Instruments, Inc. 的 Lab VIEW™ 中对示例软件进行配置。
