EVIDENT      奥林巴斯      SWTLU-C      镜筒透镜装置
  • EVIDENT      奥林巴斯      SWTLU-C      镜筒透镜装置

EVIDENT 奥林巴斯 SWTLU-C 镜筒透镜装置

EVIDENT 奥林巴斯 SWTLU-C 镜筒透镜装置

EVIDENT      奥林巴斯      SWTLU-C      镜筒透镜装置

镜筒透镜对比图

型号名称

U-SWATLU

U-TLU

U-TLUIR

SWTLU-C

TLU-C

投影区域 (mm)

Φ26.5 mm

Φ22 mm

Φ22 mm

Φ26.5 mm

Φ22 mm

安装接口

圆形燕尾式(使用工具固定)*

螺纹:M41 × 0.5 mm

螺纹:M36 × 0.5 mm

重量

460 g

350 g

350 g

94 g

40 g

焦平面位置

距参考面102 mm

距参考面151.3 mm


放大倍率

1倍

焦距

180 mm

*燕尾榫易于直接安装奥林巴斯照明器和奥林巴斯照相机适配器。

均匀的超宽图像

出色的像差校正

与UIS2物镜一起使用时,SWTLU-C镜筒透镜可实现更高的图像质量,且球差和色差更少。

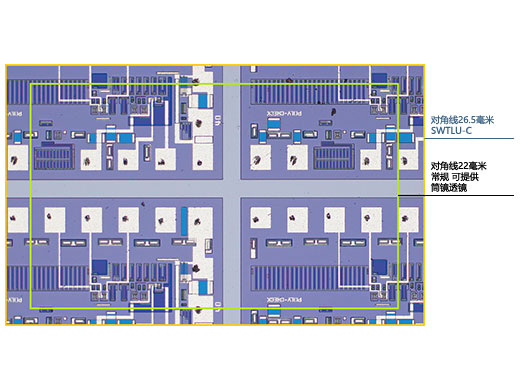

超宽26.5 mm视场

在26.5 mm视场中拥有平坦、均匀的图像质量的同时,在每个图像中收集更多数据。

使用奥林巴斯组件定制您的光学元件

在UIS2物镜和镜筒透镜之间插入其他光学元件时,保持图像不失真。

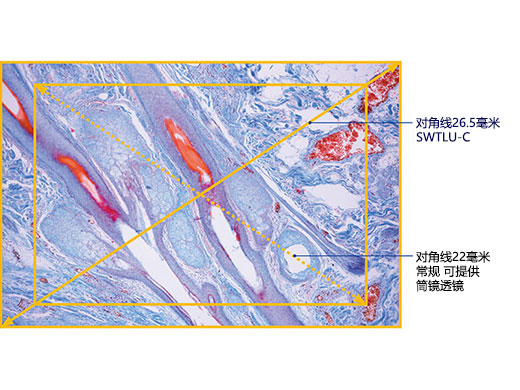

生命科学应用图像普通镜筒透镜(22 mm)与SWTLU-C(26.5 mm)相比

生命科学应用图像

生命科学应用图像

易于实施

通用附件

使用标准M41×0.5螺纹安装镜筒透镜装置(SWTLU-C)。

f180镜筒透镜

该镜筒透镜设计用于与奥林巴斯物镜搭配使用。 该镜筒透镜采用180 mm焦距和无补偿设计,其中物镜和镜筒透镜中的像差得到了完全校正。

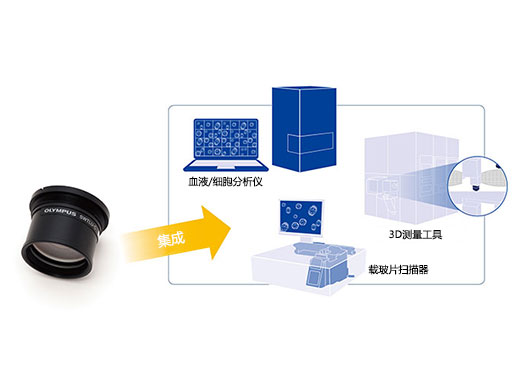

机身小巧

SWTLU-C具有较小的形状系数,可实现灵活的仪器集成。

规格

全球产品代码/美国当地代码N5696600 / SWTLU-C
原有产品信息
产品类别镜筒透镜装置
放大倍率1倍
焦距180 mm
投影区域(mm)Φ26.5 mm
焦平面位置距参考面151.3 mm
安装接口螺纹:M41 × 0.5
重量94 g
原产国日本

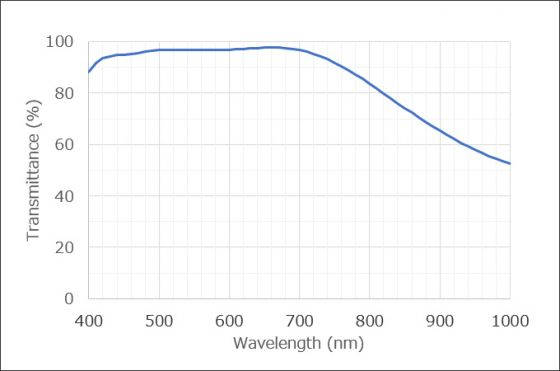

透射率/波长

透射率/波长

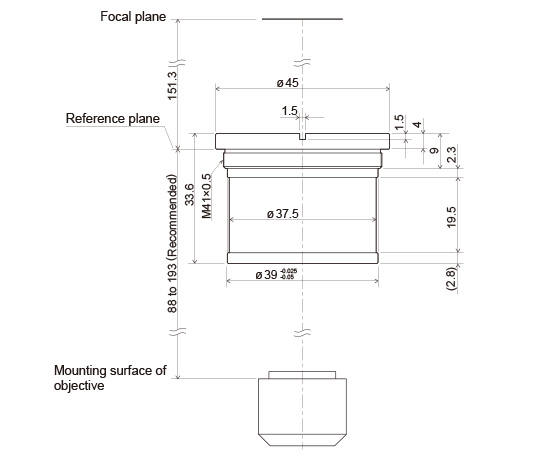

外形尺寸

外形尺寸
