SHIMATEC 仕玛铁 VL-2405-2 LED控制器
功能/控制
功能
| 功能 | 解释 | 细节 |
| 调光方式 | 超高速同步PWM控制 | 频率可在1MHz/500KHz/250KHz之间切换。出厂时已调整为500KHz。通过切换频率来改变调光值的等级。 在 250KHz 时：512 灰度级（可以用 % 表示法） 在 500KHz 时：256 灰度级（可以用 % 表示法） 在 1MHz 时：128 灰度级（可以用 % 表示法） 。另外，由于是信号同步型，因此在使用线传感器等时也可以放心使用。另外，光强度值可以用百分比表示。 |
| 外部控制 | 以太网（TCP/IP） | 默认设置为 IP 地址 192.168.0.101/子网掩码 255.255.255.0。 如果您在发货前联系我们，我们将根据您的规格发货（网关/子网/IP 全部调整）。客户还可以使用特殊软件进行调整。 |
| USB | 迷你 USB B 型 | |
| RS232C | 从 14 针 MIL 连接器输入串行信号。 | |
| 模拟 | 它可以通过调节0至5VDC电压来调光。 从 MIL 连接器 14 针输入模拟信号。 | |
| 频闪触发模式 （过载） | 通过外部添加48V，即可使用超速功能。 最大可实现从 1μsec 到 999μsec 的过载（但是，输出将根据照明器的类型进行调整，因此需要咨询） | |
| 触发方式 | 它可以被触发发光1μsec至999μsec。此功能不是超速 (48V) 模式。 | |
| 外部开/关 | 它可以从外部打开/关闭。但不能与外部调光功能配合使用。使用外部调光功能时，请将调光值设置为0并关闭。 逻辑切换也是可能的。 | |
| 保存光量值 | 预设模式 | 您可以保存 8 种不同的光强度设置。 |
| 锁定模式 | 锁定模式 | 2.0 版及更高版本的产品具有锁定功能，可防止您控制调光值和频闪灯触发时间。 |
| 逻辑反转 | 逻辑反转模式 | 您可以反转外部触发器的逻辑。 |
| 光强值100%显示 | 100%显示模式 | 光强度值可显示为100%。 |
| 使用24V时 最大输出功率 | 每个通道最大 72W | 可以实现大输出。还可以安装大型 LED 照明。 |
| 使用5V时 最大输出功率 | 每个通道最大10W | |
| 最大输出电压 | 24V/5V | 如果在使用 24V 兼容照明时使用触发模式（频闪（过载）），则最大输出将为 48V。Overdrive 不能与 5V 兼容照明器一起使用。 |
| 输入电压 | 24V （使用OD时需要48V） | 注意：使用触发模式（频闪（过载））时，除 24V 外，还需要 48V。 |
| 输出引脚分配 | 24V（外径48V）/5V | 24V（OD处48V）→1针24V（OD处48V）/3针0V 5V→2针5V/3针0V |
照明器 | 2个频道 | |
照明器冷却风扇连接器 | 2个频道 | 带风扇功能的聚光灯 这是用于驱动 V24BWSPZ2-70W 和 V24BWSP-60W 冷却风扇的专用连接器。具有此功能的型号为VL-2405-2F 。 需要专用电缆V24TA5F-〇M 。 |
| 面板上的ON/OFF | 面板上有一个拨动开关，因此您可以快速打开/关闭每个通道。 | |
| 尺寸 | 宽89.2毫米/深122.1毫米/高129.6毫米 | |
| 大量的 | 800克 | |
| 其他的 | 底部有橡胶脚垫/背面有 DIN 导轨 | |
| 推荐开关电源 | 推荐电源：欧姆龙 S8FS-G15024CD（24V（约150W）开关电源） | |
| 标准配件 | 电源连接器（插入侧 MSTB 2,5/4-G-5,08 [Phoenix Contact 制造]） 用于通信的 14P MIL 连接器（不含电缆）（插入侧 XG4M-1430 [欧姆龙制造/无应力消除装置] | |

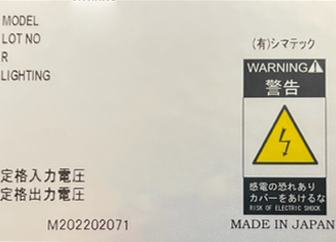

| 如何查看软件版本 | ①软件版本写在主机所贴的序列号标签上。我们可能会与您联系，因此请与我们核实是否属于这种情况。请注意，通过更新软件版本可能会提高可操作性。如果您购买了产品，请将其发送给我们，我们将免费升级。 | |
| 法律法规 | EMC 指令 EN61326-1 ClassA | |
