HAMAMATSU 滨松 H16204P-42 光电倍增管模块

HAMAMATSU 滨松 H16204P-42 光电倍增管模块
这些光电倍增管模块使用 Ex-Red GaAsP 光阴极面光电倍增管。这些模块具有 40μA 的最大输出电流,可实现宽动态范围,提供清晰的图像和锐利的对比度,并确保在无需保护电路的情况下稳定运行。

HAMAMATSU    滨松     H16204P-42     光电倍增管模块

详细参数

参数说明/值单位
输入电压+11.5 至 +15.5V
最大输入电压+18V
最大输入电流 *112mA
最大输出信号电流40μA
最大控制电压 *2+0.9(输入阻抗 30 kΩ)V
建议的控制电压调节范围 *2+0.5 至 +0.8V
有效面积直径 5mm
光谱灵敏度特性300 至 840nm
峰值量子效率波长660nm
[阴极] 量子效率处于峰值量子效率波长时最小15%
典型值25%
[阴极] 辐射灵敏度处于峰值量子效率波长时最小80mA/W
典型值133mA/W
[阳极] 辐射灵敏度处于峰值量子效率波长时最小4.8 × 104A/W
典型值1.3 × 105A/W
[阳极] 暗计数(P 型)*4 *5典型值6900s-1
最大值20 700
 [阳极]  增益率 *3典型值2.0 × 106-
上升时间 *3典型值1.0ns
波纹噪声(峰间)*3 *6最大值0.6mV
建立时间 *7最大值0.2s
工作环境温度 *8+5 至 +35°C
储存温度 *8-20 至 +50°C
重量106g

备注
*1 输入电压 = +15 V,控制电压 = +0.8 V
*2 输入阻抗 = 30 kΩ
*3 控制电压 = +0.8 V
*4 避光存储 30 分钟后
*5 高原电压 = 控制电压
*6 负载电阻 = 1 MΩ,负载电容 = 22 pF
*7 在控制电压从 +0.8 V 变为 +0.5 V 后,输出达到稳定水平所需的时间。
*8 无冷凝

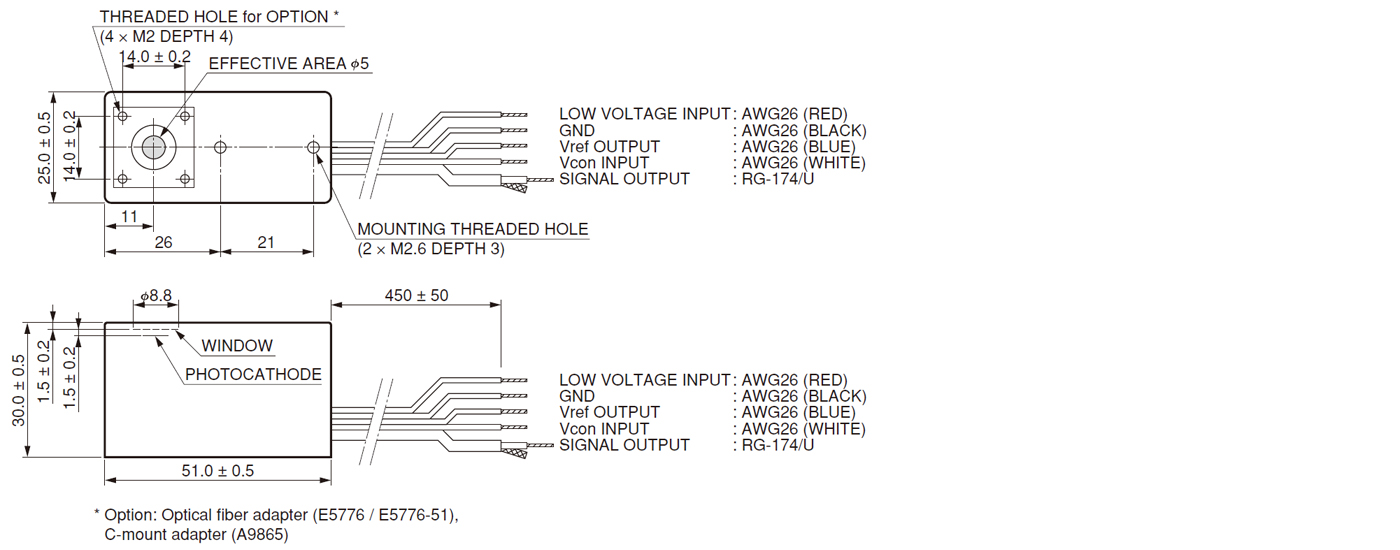

外形尺寸图(单位:mm)
