CAIKON      蔡康光学      VMS-4030C       影像测量仪
  • CAIKON      蔡康光学      VMS-4030C       影像测量仪

CAIKON 蔡康光学 VMS-4030C 影像测量仪

CAIKON 蔡康光学 VMS-4030C 影像测量仪

CAIKON      蔡康光学      VMS-4030C       影像测量仪

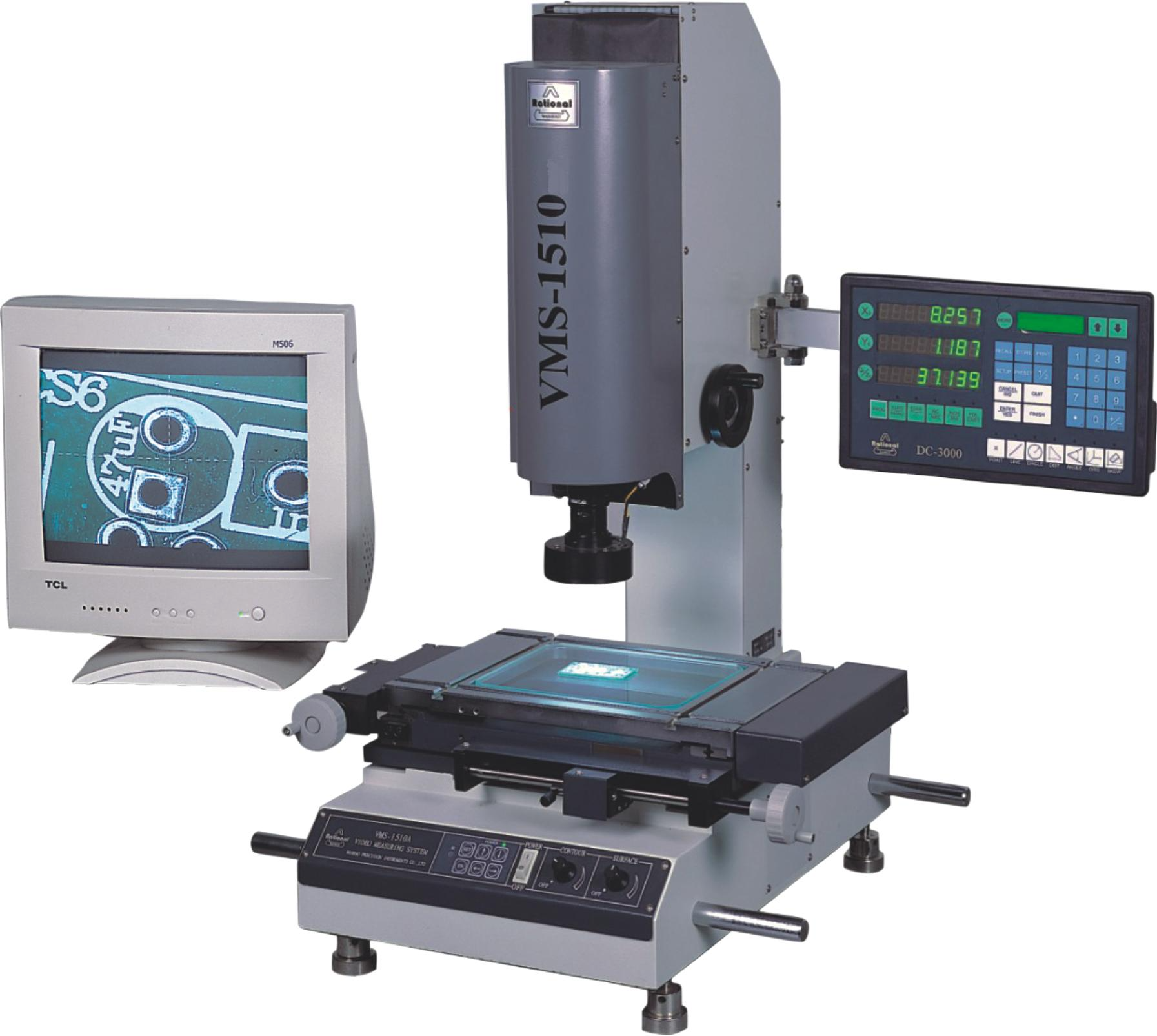

像测量仪: VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C





影像测量仪系列产品

VMS系列标准型

 1/3"彩色CCD摄像机
变焦物镜倍率 0.7 ~
4.5X配合电子影像寻
边,操作简便,减少瞄
准误差



仪器用途


仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用

特 点
★ 仪器採用彩色CCD摄象机、变焦物镜与十字线发生器作为测量瞄准系统;
★ 由二座标工作台、光柵尺与DC-3000电箱組成数位测量及资料处理系统;
★ 仪器具有多种资料处理、显示、输入、输出功能,特別是工件摆正功能非常实用;
★ 仪器备有RS232介面,与电脑连接线,采用专门测量软件M2D可对测绘图形进行处理及输出
规格参数
仪器型号
VMS-1510C
VMS-2010C
VMS-2515C
VMS-3020C
VMS-4030C
工作台
金属台尺寸(mm)
354 ×228
404 ×228
450 ×280
500 ×330
606 ×466
玻璃台尺寸(mm)
210 ×160
260 ×160
306 ×196
350 ×280
450 ×350
运动行程 (mm)
150 ×100
200 ×100
250 ×150
300 ×200
400 ×300
仪器重量( kg )
100
110
120
140
240
外形尺寸(长)х(宽)х(高) mm
756 х 540 х 860
756 х 540 х 860
720 х 950 х 1020
测量瞄准系统
摄影机: 彩色1/3"CCD摄影机               显示器 : 15 英寸彩色显示器
变焦物镜倍率: 0.7~4.5X                       工作距离 : 108mm
视频线倍率: 40~255X                           物方视场 : 7~1.1mm
双十字线发生器                                  数显解析度 : 0.001mm
Z轴升降: 150 mm
X.Y坐标測量示值誤差≤ (3+L/75)µm L为被测长度(单位:mm);
         照明: 表面光源与透射光源均用LED , 亮度可调电源: 220V(AC) , 50HZ , 30W
仪器标准配置及选购件 ( 0.5X附加镜 , 2X附加镜 , 特殊配备0.5X镜筒 )
仪器配件
1X镜筒 (标准配备)
0.5X镜筒 (选购)
工作距离(mm)
变焦镜
0.7X~4.5X
0.7X~4.5X
附加镜
视频倍率
物方视场(mm)
视频倍率
物方视场(mm)
0.5X (选)
20X~128X
14~2.2
10X~65X
28~4.4
189
标准配置
40X~255X
7~1.1
20X~130X
14~2.2
108
2 X (选)
80X~510X
3.5~0.6
40X~260X
7~1.1
38
