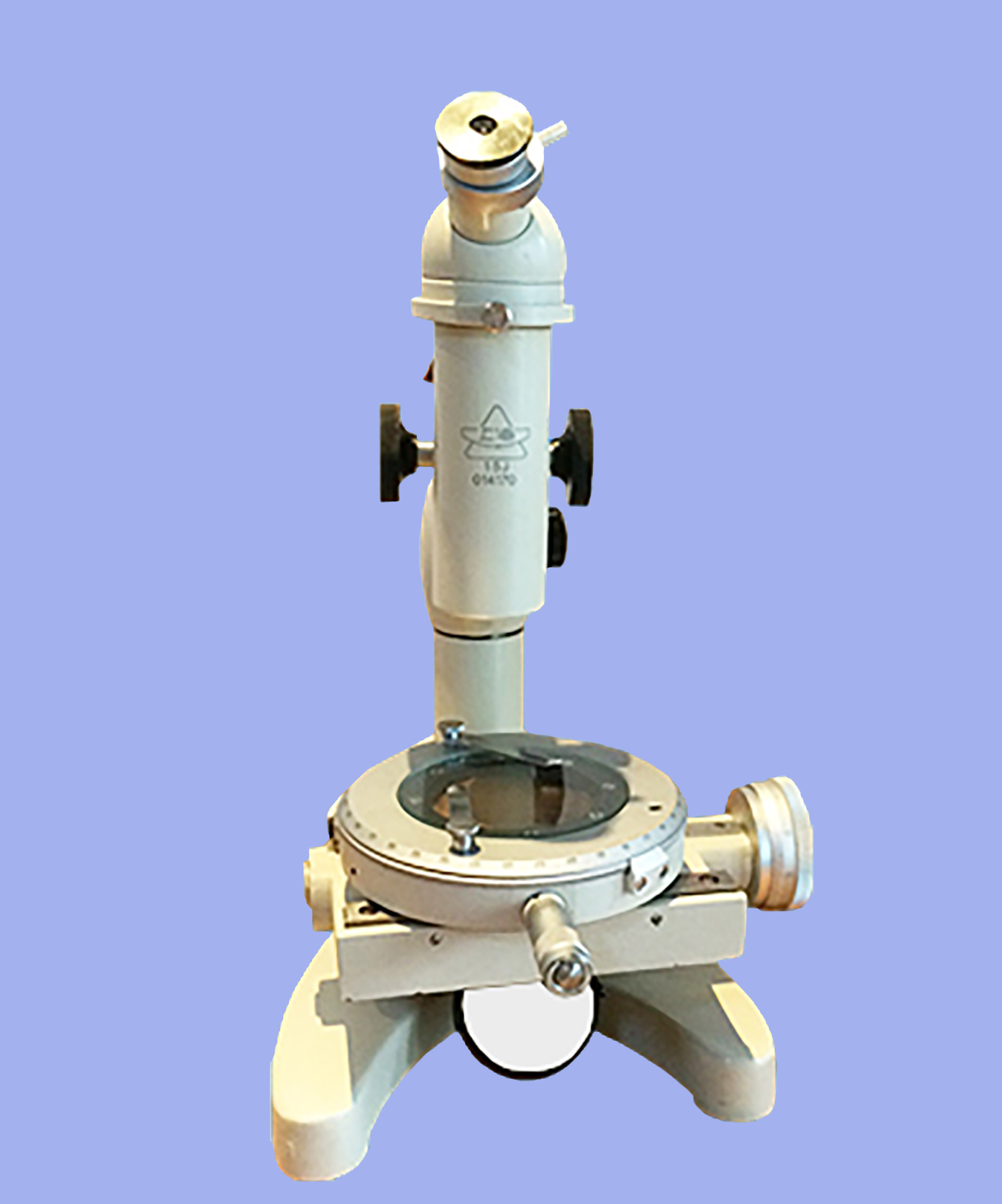

CAIKON 蔡康光学 15J 测量显微镜

CAIKON      蔡康光学      15J      测量显微镜

一、仪器的主要用途：
      测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围很广，主要用途如下：

1.直角座标中测定长度，例如测定孔距，基面距离，刻线距离，刻线宽度，键槽宽度，狭缝宽度，通孔圆直径等等。
2.转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。
3.用作观察显微镜，以比较检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等。

二、测量显微镜15J仪器的主要技术指标：

x轴移动测量范围： 50毫米 y轴移动测量范围： 13毫米 数显分辩率： 0.001毫米 测量台转动范围： 不限 测量台刻度盘分度范围：　0° - 360° 测量台刻度盘之分度值： 1° 测量台刻度盘游标读数示值： 6' 照明方式：反射光(自然光) 测量精度：仪器值误差(5+L/15)微米 仪器示值误差：包括测量误差与仪器系统误差。 仪器之主要尺寸： 测量台与物镜间之距离：80毫米 测量工作台直径： 120毫米 仪器外形尺寸：　 高325*长262*宽220毫米 仪器重量级： 约10.6公斤 显微镜目镜管同棱镜成为一体绕垂轴旋转，显微镜可由调焦手轮进行上下调焦 注：测量地点温度变化(20 ± 3）C；L—被测件长度（毫米）

三 、测量显微镜15J光学参数： 物 镜 目 镜 显微镜 放大倍数 工作距离 （毫米） 视场直径 （毫米） 放大倍数 焦距（毫米） 放大倍数 焦距（毫米）       2.5X 43.40 10X 25.00 25X 58.84 5.6 10X 17.13     100X 7.81 1.4

四、测量显微镜15J选购件： 1.目镜:20X 2.物镜:4X,5X,20X,40X,60X 3.总放倍可达：1200X 4.上照明灯:220V8W
