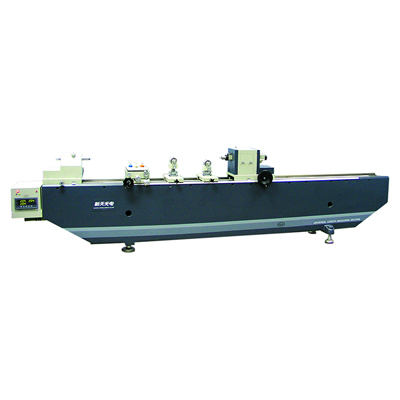

Sinpo 新天 JDS2000 光栅测长机

Sinpo 新天 JDS2000 光栅测长机
光栅一米、二米、三米测长机是一种精密大长度计量仪器。它能精确地测量一些超长工件的内外尺寸。用比较法检定尺寸大于100mm的四、五等量块和绝对测量外径千分尺的校对量棒、内径千分尺和专用量棒。还可以说测量各种卡板的内尺寸、内孔直径和外螺纹中径等。本产品广泛用于包括航空、航天工业、铁路机车制造业在内的各大型机械制造行业、科研院所、计量检定所等部门。

Sinpo      新天       JDS2000              光栅测长机

特点

采用进口精密光栅作为测量元件,稳定性好、发热 量低、抗腐蚀、耐污染。
光栅材料膨胀系数与钢相同,受环境温度影响小。
采用计算机数据处理技术,配合一维测量软件,能高效完成各种复杂测量工作。
工作台可多方向运动和偏摆,适用于不同形状零件的测量。
带有温度传感器,软件实时补偿温度影响。



技术参数
测量范围(mm)

测量范围JDS1000JDS2000JDS3000
外尺寸0~10000~20000~3000
内尺寸13.5~900 13.5~1900 13.5~2900

外螺纹中径测量最大至140mm
分辨力: 0.1μm
示值误差:±(0.5+L/200)μm(其中:L为被测长度,单位:mm)

阿贝测轴移动范围:±10mm
测量力(N):    1.5N  2.5N
测帽内径配合尺寸:φ6H7
测量杆与测帽内径配合外径尺寸:φ6g6
万能工作台(mm)
垂向行程:   0~70,横向行程:   0~40水平位置纵向浮动行程:10旋转:   3°,摆动:   3°
横向测微鼓分度值:  0.01
工作台承重:   10kg

顶针架最大夹持直径(mm)
当长度在0~170时:       φ140
当长度在170~210时:   φ130
V形支架
高度调节范围:   ≤28
最大支承工件直径:   φ30mm
量块、量棒支架
量块支架:支承量块长度范围:至1000
量棒支架:支承量棒长度范围:至1000
量块研合架:研合量块长度范围:至100mm
V型铁工作范围:工作范围最大至φ45mm
环境要求:室温 20℃±0.5℃,相对湿度≤60%RH

仪器外形尺寸与重量:

型号仪器外形尺寸(mm)长×宽×高仪器质量(kg)
主机附件
JDS10001980×450×750650300
JDS2000  2980×450×800  1200300
JDS30004000×450×8501800300
