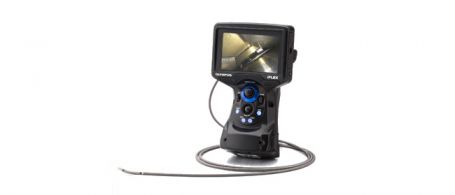

EVIDENT 奥林巴斯 IPLEX G Lite-W 内窥镜与管道镜
IPLEX G Lite和IPLEX G Lite-W规格
基本功能
| 型号 | IV9420GL | IV9420GL-W | IV9435GL | IV9620GL | IV9635GL | IV96100GL | |
| 插入管 | 内窥镜直径 | Φ4.0 mm | Φ6.0 mm | ||||
| 内窥镜长度 | 2.0 m | 3.5 m | 2.0 m | 3.5 m | 10.0 m | ||
| 外层护套 | 带有防油涂层的耐用持久的钨丝编织层（外部编织层易于清洁） | ||||||
| 管道灵活性 | 均匀的刚度 | TaperedFlex管道，远端柔性 逐渐增加 | |||||
| 温度传感器 | 双重高温预警指示器 | ||||||
| 弯曲部位 | 弯曲角度 上/下/右/左 | 130° | 150° | 110° | |||
| 弯曲操作 | TrueFeel电子导向弯曲功能 | ||||||
| 系统大约重量（含电池） | 1.15 kg | 1.16 kg | 1.21 kg | 1.23 kg | 1.34 kg | 1.83 kg | |
| 尺寸（宽 × 深 × 高） | 128 mm× 203 mm × 110 mm | ||||||
| 便携箱尺寸（宽 × 厚 × 高） | 455 mm× 330 mm × 185 mm 不包括突起的部件； 用于窄体飞机的随身行李的尺寸 | ||||||
| 照明 | LED照明；可使用ECO模式照明控制延长电池寿命 | ||||||
| 显示屏 | 4.3英寸日光视角、宽视角WVGA LCD（800 × 480像素），带电容式触摸屏 | ||||||
| 电源 | 交流电源 | 100V ～ 240V，50/60Hz（使用提供的交流适配器） | |||||
| 电池 | 额定电压约为7.4V，（附带电池） 电池工作时间：约90分钟 | ||||||
| 视频输出标准 | HDMI | C型HDMI 1.4 | |||||
| 耳机终端（麦克风输入/音频输出） | Φ3.5 mm迷你插头CTIA | ||||||
| 无线视频直播 | 使用推荐的USB无线局域网转接卡，将其连接到A型USB接口；可在iOS设备上使用IPLEX图像共享应用程序 | ||||||
| 无线文件传输 | 将推荐的USB无线局域网转接卡连接到A型USB接口；适用于使用IPLEX桌面应用程序的个人电脑 | ||||||
软件功能
| 图像功能 | 5倍数码变焦，16级亮度控制 *长曝光适用于BRT 12或更高版本（最长2秒）。 |
|---|---|
| 增益控制 | 4级可调增益控制（手动、自动、WiDER 1、WiDER 2）。 |
| 动态降噪 | 可用（选择GUI菜单：打开/关闭） |
| 显示文本选项 | 30个字符的标题显示 |
| 注释 | 30个字符的文本、标记、自由绘画 |
| 图像显示功能 | 实时图像可左右倒置、上下翻转、旋转180度 |
记录管理功能
| 记录媒体 | Norma | SDHC（使用提供的SDHC） | ||||
|---|---|---|---|---|---|---|
| 影像黑匣子功能 | microSDHC（使用推荐部件） *将影像黑匣子功能设置为开 | |||||
| 内存 | 可用（仅在静止图像记录期间） | |||||
| 覆盖 | 可选择30个字符的标题，包括日期、时间、光学提示、标志和系统设置 | |||||
| 缩微图显示 | 记录图像可通过缩微图形式显示 | |||||
| 静止图像记录 | 分辨率 | H768 × V576（像素） | ||||
| 记录格式 | 压缩JPEG格式 | |||||
| 视频记录 | 分辨率 | H768 × V576（像素） | ||||
| 记录格式 | MPEG 4 AVC/H.264 符合基线配置文件；兼容Windows Media Player 12 | |||||
| 索引功能 | 1个电影文件最多可有100个索引 | |||||
| 帧率 | 可选择60 fps/30 fps | |||||
测量功能
| 标量测量 | 使用参考长度来测量物体长度 |
|---|
立体测量功能 – 可选择进行升级的功能（仅适用于IPLEX G Lite）
| 距离 | 两点之间的距离 |
|---|---|
| 点到线 | 一个点与用户定义的线之间的垂直距离 |
| 深度 | 一个点与用户定义的平面之间的正交深度/高度距离 |
| 面积/线 | 多点周长和面积测量 |
操作环境
| 操作温度 | 插入管 | 在空气中：-25℃至100℃在水中：10℃至30℃ | ||||
|---|---|---|---|---|---|---|
| 其他部件 | 在空气中：-10℃至40℃（带电池） | |||||
| 在空气中：0℃至40℃（使用交流电源适配器和充电电池） | ||||||
| 相对湿度 | 所有部件 | 15至90% | ||||
| 液体耐受性 | 所有部件 | 可在接触机油、轻油或5%的盐水溶液时正常运行 | ||||
| 防尘和防水 | 插入管 | 安装观察尖端适配器时，可在水下运行 使用立体测量尖端适配器时，不可在水下运行 IV94系列 — 最深相当于3.5 m IV96系列 — 最深相当于10 m | ||||
| 其他部件 | IP65；不能在水下运行（电池和其他盖子必须关闭） | |||||
MIL-STD合规
通过以下MIL-STD-810G和MIL-STD-461G确认运行环境性能。
不保证在任何条件下无损坏。详细情况请咨询当地Evident代表
| 类型 | 方法 |
|---|---|
| 防震动测试 | MIL-STD-810G、方法514.7程序I（一般振动测试） |
| 防撞击测试 | MIL-STD-810G、方法516.7程序IV（摔落测试） |
| 防水 | MIL-STD-810G、方法506.6程序I（降雨和吹雨测试） |
| 湿度 | MIL-STD-810G、方法507.6程序II |
| 盐雾 | MIL-STD-810G、方法509.6 |
| 沙尘 | MIL-STD-810G、方法510.6程序I（吹尘测试） |
| 结冰/冻雨 | MIL-STD-810G、方法521.4 |
| 爆炸性环境 | MIL-STD-810G、方法511.6程序I（爆炸性环境中运行测试） |
| 电磁干扰（EMI） | MIL-STD-461G、RS103 所有船舶甲板以上 |
光学尖端适配器规格
用于IPLEX G Lite的4.0 mm观察尖端适配器
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 100° | 100° |
| 观察方向 | 向前 | 侧视图 | ||||
| 景深*1 | 35 ～ ∞ mm | 2 ～ 200 mm | 17 ～ ∞ mm | 2 ～ 15 mm | 8 ～ ∞ mm | |
| 硬末端 | 外径*2 | Φ4.0 mm | ||||
| 硬末端*3 | 19.0 mm | 21.7 mm | ||||
| 清除油污 | 可用 | ー | ||||
用于IPLEX G Lite的6.0 mm观察尖端适配器
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| 光学系统 | 视场 | 40° | 80° | 80° | 120° | 120° |
| 观察方向 | 向前 | |||||
| 景深*1 | 200 ～ ∞ mm | 9 ～ ∞ mm | 35 ～ ∞ mm | 2 ～ 200 mm | 19 ～ ∞ mm | |
| 硬末端 | 外径*2 | Φ6.0 mm | ||||
| 硬末端*3 | 18.4 mm | 18.9 mm | 18.8 mm | 18.9 mm | 18.8 mm | |
| 清除油污 | 可用 | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 220° | 100°/100° |
| 观察方向 | 侧视图 | 向前 | 向前/向侧面 | |||
| 景深*1 | 15 ～ ∞ mm | 1 ～ 25 mm | 3 ～ ∞ mm | 1.6 ～ ∞ mm | 2.0 ～ ∞ mm | |
| 硬末端 | 外径*2 | Φ6.0 mm | Φ8.4 mm | Φ6.0 mm | ||
| 硬末端*3 | 24.2 mm | 21.1 mm | 29.5 mm | |||
| 清除油污 | ー | |||||
用于IPLEX G Lite的立体尖端适配器（4.0 mm和6.0 mm）
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| 光学系统 | 视场 | 50°/50° | 60°/60° | ||
| 观察方向 | 向前 | 侧视图 | 向前 | 侧视图 | |
| 景深*1 | 5 ～ ∞ mm | 4 ～ ∞ mm | 5 ～ ∞ mm | 4 ～ ∞ mm | |
| 硬末端 | 外径*2 | Φ4.0 mm | Φ6.0 mm | ||
| 硬末端*3 | 24.3 mm | 28.4 mm | 24.9 mm | 31.3 mm | |
IPLEX G Lite-W的光学规格
| 光学系统 | |
| 视场 | 120° |
| 观察方向 | 向前 |
| 景深*1 | 4 ～ ∞ mm |
| 硬末端 | |
| 外径*2 | Φ4.0 mm |
| 硬末端*3 | 19.7 mm |
| 清除油污设计 | |
| 可用 | |
附件：LED导向管MAJ-2535
规格
| 硬末端外径 | Φ17.9 mm |
| 管道外径 | Φ13 mm |
| 管道长度 | 889 mm |
| 主机外径（包括突出部分） | Φ50 mm× 240 mm |
| 重量（包括电池） | 500 g |
| 电源 | 4个符合IEC62133-1标准的AAA级镍金属氢化物电池 |
| 电源额定值 | 4.8 V（1.2 V × 4串联） |
| 连续照明时间 | 正常模式：约 3 小时；经济模式：约 6 小时 |
操作环境
| 操作温度 | 射线管：-25℃至100℃ 主机规格：-10℃至40℃（空气中） |
| 运行环境湿度 | 15至90%（相对湿度） |
| 液体耐受性 | 可在接触机油、轻油或5%的盐水溶液时正常运行 |
| 防尘和防水 | IP55；不能在水下运行（电池盖必须关闭） |
*1.指示合适焦距观察距离。
*2.在视频内窥镜上安装适配器时，适配器可插入ø4.0 mm、ø6.0 mm和ø8.4 mm的孔中。
*3.在安装了硬末端时，插入管刚性部分的长度

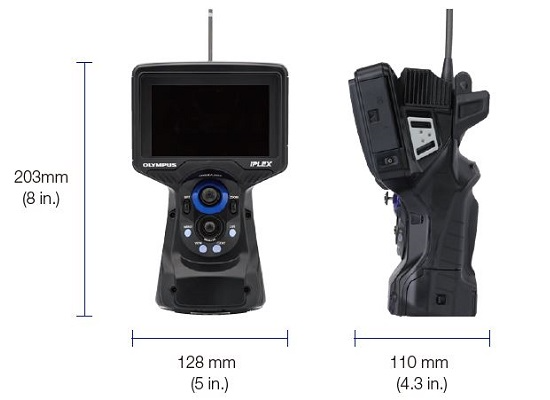

IPLEX G Lite/IPLEX G Lite-W视频内窥镜尺寸
