PUZHE 蒲柘 55C-RS 焊接熔深显微镜
产品概述
一、产品简介：

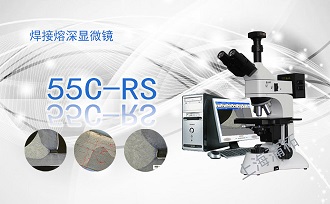

焊接熔深显微镜55C-RS由无限远光路系统金相显微镜XJ-55C、数字摄像头及熔深测量分析软件组成，用于测量焊接熔深。满足国标HB5282-1984 结构钢和不锈钢缝焊质量检验、HB5276-1984 铝合金电阻点缝焊质量检验要求。具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外环缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。最终导出数据生成报表。
二、性能特点：
1、显微镜无限远光路系统金相显微镜
2、采用光学显微镜与现代摄像、测量一体化技术
3、满足国标HB5282-1984 结构钢和不锈钢缝焊质量检验
HB5276-1984 铝合金电阻点缝焊质量检验要求。
4、可检查焊接气孔夹渣裂纹未焊透未熔合咬边宏观缺陷
5、配置数字摄像头及测量软件可导出数据生成报表
规格参数
三、系统配置：
序号 | 名称 | 技术参数 |
01 | 三目金相显微镜XJ-55C | 50X-800X |
02 | 数字摄像头PZ系列 | 可选500万像素 900万像素1600万像素 |
03 | 熔深测量分析软件 | 可测量焊接熔深、气孔直径等 |
04 | 品牌电脑（选购） | 当前主流操作系统电脑 |
05 | 打印机（选购） | 当前主流打印机 |
四、显微镜参数：
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ22mm) |
02 | 长距平场物镜 | 无限远PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80 |
03 | 总放大倍数 | 50X-800X光瞳距离: 53-75mm |
04 | 观察头 | 三目，铰链式30°倾斜可360°旋转转换器: 五孔(内向式滚珠内定位) |
05 | 粗调调焦范围 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. |
06 | 载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围: 75mmX50mm) |
10 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
11 | 落射照明系统 | 6V 30W卤素灯,亮度可调 |
内置视场光栏、孔径光栏、滤色片转换装置，推拉式起偏振器 |
12 | 透射照明系统 | 6V 30W卤素灯,亮度可调 |
