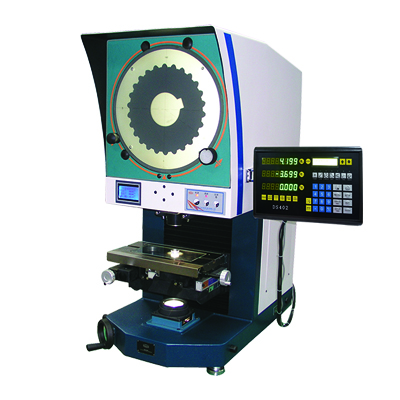

Sinpo 新天 JT27 350数字式投影仪

Sinpo 新天 JT27 350数字式投影仪

Sinpo      新天     JT27     350数字式投影仪

特点

仪器外形美观,结构紧凑,操作方便。
实时显示透射灯、反射灯、工作台温度,温度过高时自动报警。
测量精度高,工作台选用航空铸铝,重量轻。
光学系统品质优良,物镜成像清晰,放大倍率准确。
反射照明采用光纤传输,体积小、亮度高,使用方便。
透射照明亮度分高低两档可调,适应不同工件的测量要求。

技术参数

投影屏

投影屏尺寸:φ350mm

投影屏旋转范围:0°~360°

旋转角度显示当量:1′

旋转角度准确度:4′

工作台

  台面尺寸(mm)326×150
 测量范围(mm)200×80
 调焦范围(mm)0~100
分辨率(mm)0.001
仪器准确度2.5+L/80μm(其中L为测量长度,单位:mm)
 工作台承重(kg)5

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场

φ35mm

φ17.5mm

φ7mm

φ3.5mm

物镜工作距离

88mm

81mm

54mm

45mm

放大倍率误差:0.08%

照明光源
透射照明:24V150W卤钨灯
反射照明:24V150W卤钨灯(带反射杯)

环境要求
室温20℃±5℃,相对湿度40%-70%RH
仪器外型尺寸(mm):长 775×宽 440×高 980
仪器质量:150kg
