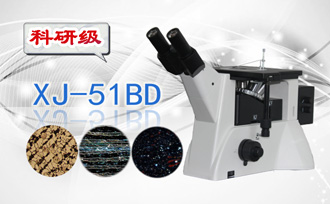

PUZHE 蒲柘 XJ-51BD 科研级暗场金相显微镜
产品概述
科研级暗场金相显微镜XJ-51BD适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-600X
◆产品特点：
1、采用了无限远光路设计。
2、采用大视野目镜和明暗场长距平场物镜，视场平坦,成像清晰。
4、配置了偏光、暗场装置、可选配微分干涉装置，拓展了功能。
5、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
6、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
◆典型应用：
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验。
2、观察材料表面的某些特性，3、分析金属、矿相内部结构组织。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | WF10X/Φ22mm |
| 02 | 明暗平场物镜 | 无限远长距PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.60、60X/0.75 |
| 03 | 总放大倍数 | 50X-600X |
| 04 | 观察头 | 双目，铰链式45°倾斜 |
| 05 | 转换器 | 五孔(内向式滚珠内定位) |
| 06 | 粗调调焦范围 | 粗微动同轴调焦,带锁紧装置,微动格值:2μm |
| 07 | 载物台 | 机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm
圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф12mm |
| 08 | 光瞳距离 | 53-75mm |
| 09 | 滤色片 | 磨砂玻璃、黄、绿、蓝滤色片 |
| 10 | 暗场照明 | 12V50W卤素灯，亮度可调12V50W 内置视场光阑、孔径光阑 |
| 11 | 偏光装置 | 拉板式起偏器，检偏器（可选配DIC微分干涉装置） |
| 12 | 仪器重量 | 净重7.0kg 毛重8.5kg |
| 13 | 仪器尺寸 | 仪器尺寸18X25X33（cm） 包装尺寸42X35X52(cm) |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/22 | 10X | Φ22 | Φ30.0 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5X | 0.12 | 2.10 | 9.70 | ∞ | 45 | 无 |
| 10X | 0.25 | 1.10 | 9.30 | ∞ | 45 | 无 |
| 20X | 0.40 | 0.70 | 7.23 | ∞ | 45 | 无 |
| 40X | 0.60 | 0.55 | 3.00 | ∞ | 45 | 无 |
| 60X | 0.75 | 0.42 | 1.90 | ∞ | 45 | 无 |
