产品概述

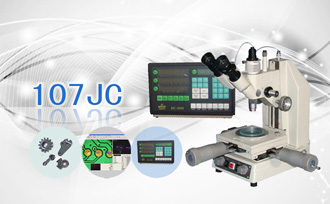

107JC型数显精密测量显微镜是一款小型数显式精密测量显微镜，结构紧凑、成像清晰、精度高，可作二维坐标的精密测量，及Z向的辅助测量。仪器带有可调光的落射、透射和辅助照明装置及多种滤色镜，给各种复杂形状的测量工作带来很大方便。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸，以及其它精密零件测。广泛地适用于计量室，生产作业线以及科学研究等部门。总放大倍数：40X-400X


规格参数

一、光学系统参数：

1分划目镜10X 带十字尺 焦距：25.00mm
2物镜4×/0.1焦距：28.80mm10×/0.25 焦距：15.4mm40×/0.65 焦距：4.4mm
3显微镜放大倍数40X100X400X
4工作距离17.5㎜11.6㎜0.66㎜
5视场直径Φ4.5㎜Φ1.8㎜Φ0.45㎜

二、其他参数：


测量工作台读数装置主要规格
01测量工作台

150×150×㎜  玻璃平台Φ72㎜

02移动范围              X—Y：50×50㎜
03

分辨率

0.001㎜（数显）
04旋转平台任意360
05测量台刻度盘游标读数示值

5′（游标）

测量系统主要规格
01

测量系统

光栅手轮、数显表；分辨率：0.001 mm；公英制转换；数据输出

02测量精度±（1 + L /25）μm L = 被测件长度（mm）
03仪器示值误差

包括测量误差和仪器系统误差 环境温度变化：20 ºC ± 3 ºC

04

Z向辅助测量：0.001㎜/2㎜

0.001㎜/2㎜
其他参数
01

双目镜筒

倾角： 45°  瞳距和屈光度可调
02升降范围粗动： 90㎜  微调： 2㎜
03照明系统

透射、反射和辅助照明12W/8V；独立调光 带滤光片
