C16138 系列是一款 DA 型插座组件，设计用于金属封装光电倍增管 R9880U。分压器回路和放大器集成在同一封装中。 光电倍增管低电平、高阻抗电流可转换为低阻抗电压输出。C16138 系列结构紧凑，提供 200 kHz (C16138-01)、2 MHz (C16138-02) 和 20 MHz (C16138-03) 频段选择，可根据具体用途选择最适合的产品。

HAMAMATSU    滨松     C16138-03     DA 型插座组件

详细参数

适用的 PMTR9880U 系列
[Max. Rating] 放大器的电源电压+/-5.5 V
[Max. Rating] 分频器的电源电压-1100 V
[Max. Rating] 工作环境温度0 至 +40 °C
[Max. Rating] 储存温度-15 至 +60 °C
频带 (-3 dB)直流至 20 MHz
电流至电压转换系数0.06 V/μA（负载电阻 = 10 kΩ）/ 0.03 V/μA（负载电阻 = 50 Ω）
最大值 输出信号电压+3.5 V（负载电阻 = 10 kΩ）/ +1.6 V（负载电阻 = 50 Ω）
偏移电压最大值+/-2 mV（负载电阻 = 10 kΩ）/ +/-1 mV（负载电阻 = 50 Ω）
输出噪声电压 (rms) 典型值1 mV
放大器的电源电压+/-5 V
分频器的建议电源电压‐500 至 -1000 V
分频器电路电流典型值289 μA（-1000 V 时）
重量典型值4.4 g

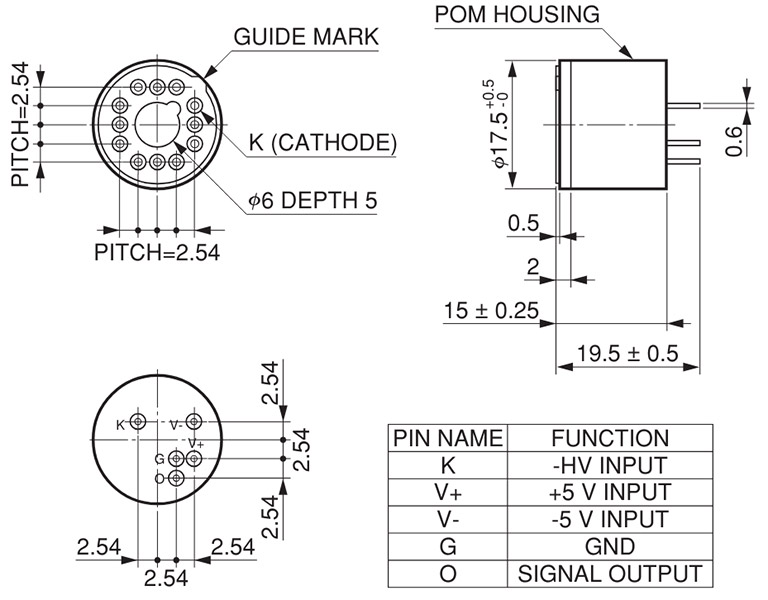

外形尺寸图（单位：mm）
