HAMAMATSU 滨松 H13126_C12918 系列宽动态范围 PMT 单元

此单元能够一次在高达 8 个数量级的宽动态范围内测量光量。通过同时提取用于检测微弱光线的数字输出（单光子计数）和用于检测肉眼可见低光量的模拟输出来实现此宽动态范围。左图：宽动态范围 PMT 模块 H13126 右图：数据采集单元 C12918 系列 C12918-A1：适用于日本 C12918-A2：适用于美国 C12918-A3：适用于欧盟

详情

特点

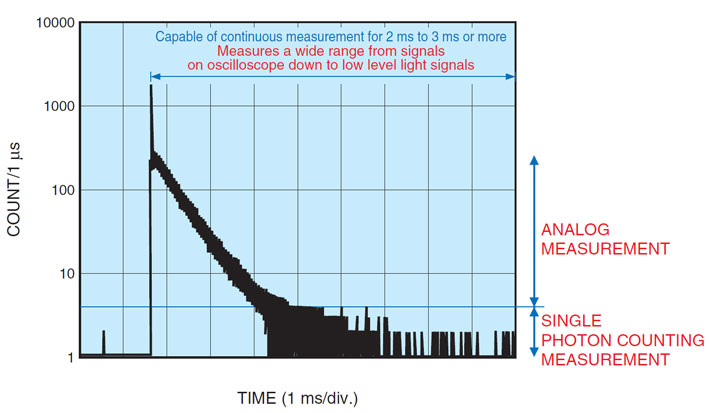

在宽动态范围内快速进行连续测量

到目前为止，需要宽动态范围的光的测量分别使用两种测量方法：一种用于较低的光量，另一种用于较高的光量。

简单易用的数据采集单元

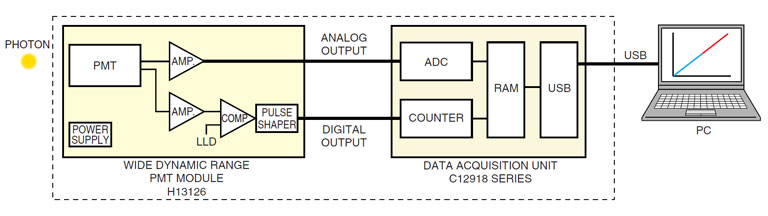

宽动态范围 PMT 模块的单光子计数输出和模拟输出通过 USB 连接传输到 PC，并通过提供的软件将两种类型的信号合成为一种。

详细参数

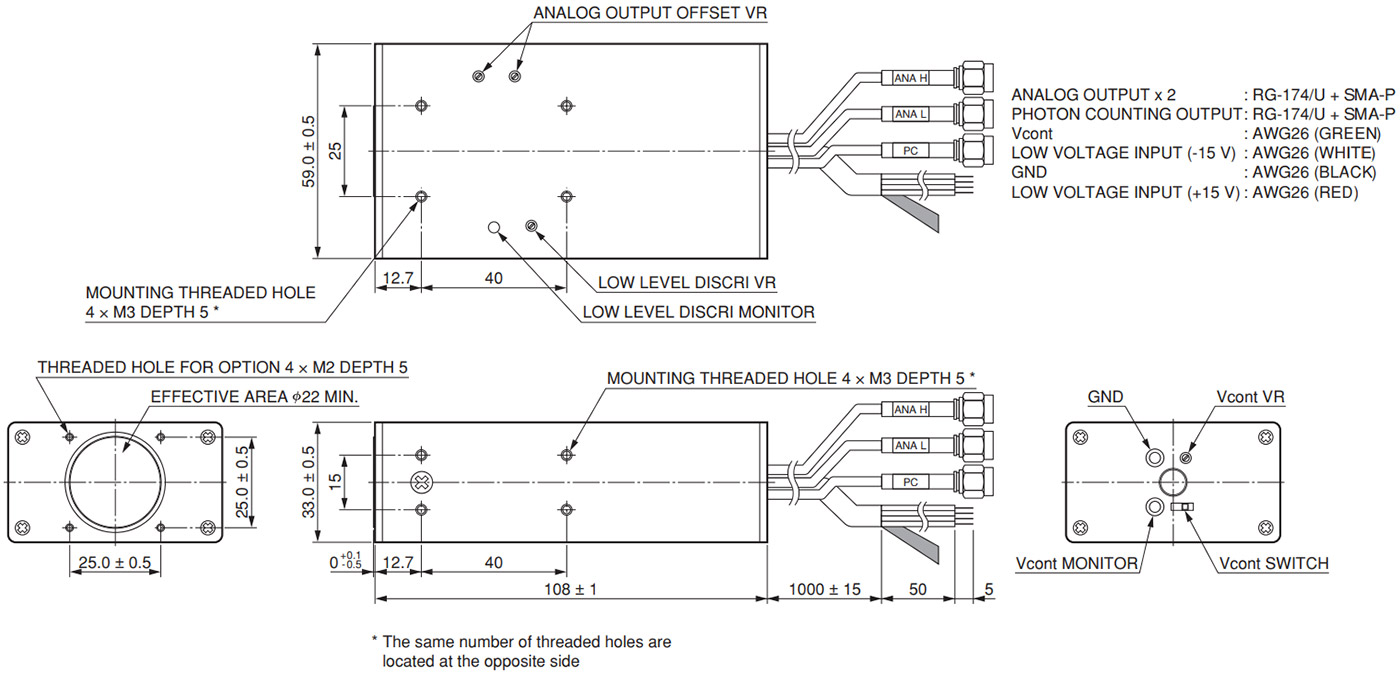

宽动态范围光电倍增管模块 H13126

参数		说明/值	单位
有效面积		φ22	mm

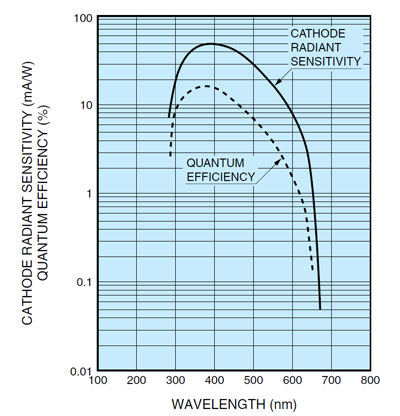

光谱灵敏度特性		300 至 650	nm
峰值波长		375	nm
光子计数	输出信号	C-MOS 正逻辑（脉冲输出）	-
	脉冲对分辨率	16	ns
	暗计数 (*1)	100 以下	s^-1
模拟（放大器输出）	带宽 (-3 dB)	直流至 50/直流至 500 (*2)	kHz
	计数到模拟转换系数	1 V / 5 × 10⁸ s^-1	-
	输出电压（负载电阻 1 kΩ）	0 至 +10	V
	输出阻抗	50	Ω
输入电压		±14 至 ±15.5	V
最大输入电流		+150 / -25	mA
工作环境温度		+5 至 +40	°C
重量		400	g

备注
*1：避光存储 3 小时后
*2：使用开关进行更改

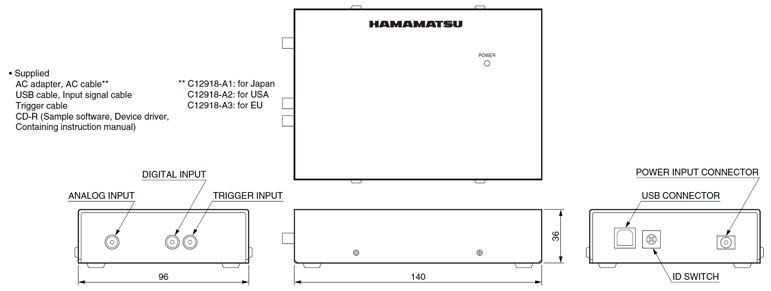

数据采集单元 C12918 系列

参数		说明/值	单位
计数器	信号输入电平	C-MOS 正逻辑（脉冲输入）	-
	门控时间	1 μs / 10 μs	-
	输入阻抗	50	Ω
	最小脉波宽度	8	ns
	计数器长度	8 位/门	-
AD 转换器	信号输入范围	0 至 +10（模拟输入）	V
	采样率	100 kHz / 1 MHz	-
	分辨率	16	位
	输入阻抗	1	kΩ
触发器	触发方法	内部触发器/外部触发器	-
触发器	外部触发信号	TTL 负逻辑	-
接口		USB 1.1	-
兼容的操作系统		Windowss^® Vista Business / 7 Pro	-
输入电压		交流 100 至交流 240	V
工作环境温度		+5 至 +45	°C
重量		250（仅限主体）	g
