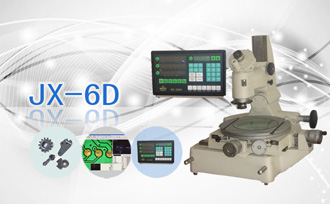

PUZHE 蒲柘 JX-6D 数显大型工具显微镜
产品概述
JX-6D 数显大型工具显微镜是一种精密光学测量仪器.仪器备有数显表等多种附件，从而使测量项目有所增加。并配备不同的放大倍率，以便对微小工件也能作精确的测定，适用于其它精密机械制造厂，科学研究单位及学校等，供生产或科学研究之用. 其主要用途如下: 1.检定样板、样板刀、冲模和凸轮的形状 2.测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹形状（齿面圆整性、平坦性、平直度等）。 3.测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角、各种样板铣刀和各种形状的样板的轮廓角等。 4.使用光学定位器测量内孔和各种槽的宽度。 5.使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形之间的距离等。 6.使用圆弧轮廓目镜，可方便精确地测量半径0.1-100mm的圆弧尺寸。总放大倍数：10X-50X
规格参数
一、光学系统参数：
物镜放大倍率 | 总放大倍数 | 工作距离 | 视场直径 |
| 1× | 10× | ≈79.2mm | ≈22mm |
| 3× | 30× | ≈69.3mm | ≈6.6mm |
| 5× | 50× | ≈50mm | ≈4mm |
二、其他参数：
| 测量精度 |
| 01 | 测微鼓轮的精度 | 0.01mm |
| 02 | 测角目镜中的角度精度 | 1′ |
| 03 | 轮廓目镜中的角度精度 | 10′ |
| 04 | 圆工作台角度精度 | 3′ |
| 05 | 立杆倾斜度尺的精度 | 30′ |
| 测量范围 |
| 01 | 应用测微螺杆 纵向行程 | 0-25mm |
| 02 | 应用测微螺杆及量块 纵向行程 | 0-150mm |
| 03 | 应用测微螺杆 横向行程 | 0-25mm |
| 04 | 应用测微螺杆及量块 横向行程 | 0-50mm |
| 05 | 圆工作台角度范围 | 360° |
| 06 | 轮廓目镜角度分度范围 | ±7° |
| 07 | 显微镜立柱侧向倾斜范围 | ≈±12° |
| 08 | 圆工作台直径 | 280mm |
| 09 | 显微镜悬臂伸出长度 | ≈167mm |
| 10 | 工作台和物镜之间距离 | 最大130mm |
| 11 | 顶针架所允许的工件长度 | 不大于ф39的工件： 最长315mm |
| 不大于ф85的工件： 最长235mm |
| 12 | V型支架装夹工件的最大直径 | 130mm |
| 其他参数 |
| 01 | 外形尺寸 | 长 900mm × 宽600mm× 高 550mm |
| 02 | 重量 | 90kg |
