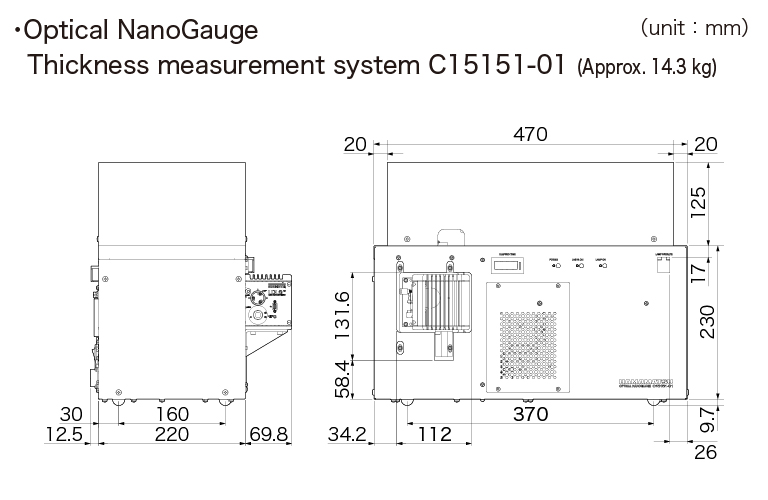

HAMAMATSU 滨松 C15151-01 Optical NanoGauge 膜厚测量系统

Optical NanoGauge 膜厚测量系统 C15151-01 是一种利用光谱干涉法的非接触式膜厚测量系统。这种大功率、高度稳定的白光源支持精确测量薄膜厚度，即使是超薄薄膜也是如此。此外，光源的使用寿命为 10,000 小时，适用于在线操作。

特点

・用于超薄薄膜测量（玻璃：1 nm 起，硅：0.43 nm 起）

・高精度（测量可再现性：≤ 0.1 nm）*测量 2 nm 厚度的二氧化硅 (SiO2) 时

・使用大功率白光源

・使用寿命长（维护周期：1 年以上）

・支持 PLC 连接

・缩短周期时间（高达 200 Hz）

・涵盖宽波长范围（200 nm 至 790 nm）

・软件中添加了简化的测量

・能够同时进行表面分析

・在距离存在波动的条件下提高测量稳定性

・分析光学常数（n、k）

产品编号	C15151-01
测量薄膜厚度范围	玻璃^1：1 nm 至 20 μm 硅^2：0.43 nm^*3 至 8.6 μm
测量可再现性	玻璃 ^45：0.1 nm 硅^*6：1 nm
测量精度^{5 7}	±0.4%
光源	大功率白光源
测量波长范围	200 nm 至 790 nm
光斑尺寸^*5	约 Φ1 毫米
工作距离 ^*5	10 mm 起
可测量层数	最多 10 层
分析	FFT 分析、拟合分析、光学常数分析
最短的节拍时间	< 2 ms/point
外部通信接口	RS-232C，以太网
输出信号	模拟输出：0 V 至 10 V/高阻抗 3 通道（最多 3 层）警报输出：TTL/高阻抗单通道警告输出：TTL/高阻抗单通道
输入信号	测量开始信号：TTL/高阻抗单通道
电源电压	AC100 V 至 AC240 V，50 Hz/60 Hz
功耗	约 130 VA

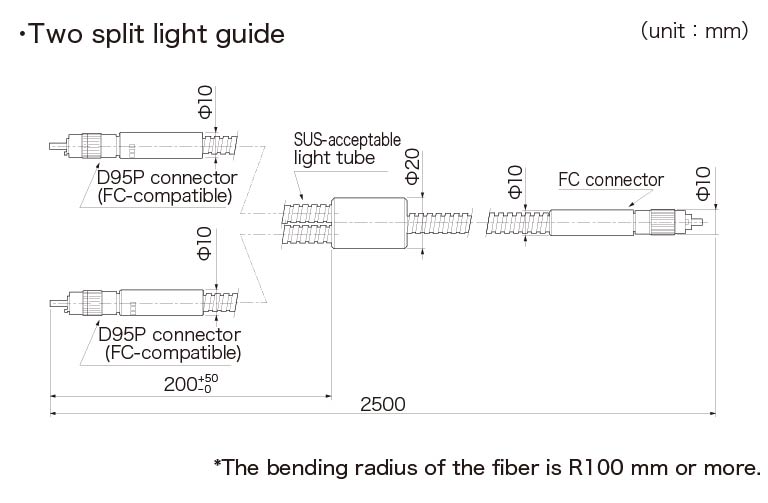

光导连接器形状	FC
