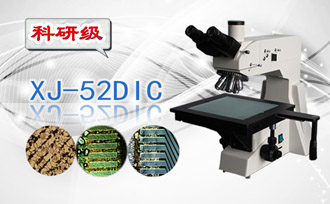

PUZHE 蒲柘 XJ-52DIC 科研级微分干涉显微镜
产品概述
科研级微分干涉金相显微镜XJ-52DIC适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于TFT液晶显示屏导电粒子分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-800X。
◆产品特点：
1、采用了无限远光路设计。
2、采用大视野目镜和无限远长距平场物镜，视场平坦,成像清晰。
4、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
5、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
6、配有大范围移动的移动载物台，适合对大型工件观察和研究。
◆典型应用：
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验，
2、观察材料表面的某些特性，3、分析金属、矿相内部结构组织。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | 大视野WF10X(Φ22mm) |
| 02 | 明暗平场物镜 | 无限远长距PLL 5X/0.10DIC、10X/0.25DIC、20X/0.40DIC、50X/0.60、80X/0.75 |
| 03 | 总放大倍数 | 50X-800X |
| 04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
| 05 | 转换器 | 五孔(内向式滚珠内定位) |
| 06 | 粗微调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. |
| 07 | 载物台 | 双层机械移动式(尺寸:280mmX270mm,移动范围: 204mmX204mm) |
| 08 | 光瞳距离 | 53-75mm |
| 09 | 落射照明系统 | 12V50W卤素灯, 亮度可调 |
| 内置视场光栏、孔径光栏、(蓝、绿、黄、磨砂玻璃)滤色片转换装置， |
| 10 | 偏光装置 | 推拉式起偏振器 微分干涉相衬插板适用于5X,10X,20X,DIC物镜 |
| 11 | 仪器重量 | 净重11.0公斤 毛重12.5公斤 |
| 12 | 仪器尺寸 | 仪器尺寸42X45X45（cm） 包装尺寸45X50X50(cm) |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/22 | 10X | Φ22 | Φ30.0 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5XDIC | 0.12 | 2.55 | 18.2 | ∞ | 45 | 无 |
| 10XDIC | 0.25 | 1.10 | 20.2 | ∞ | 45 | 无 |
| 20XDIC | 0.40 | 0.70 | 6.00 | ∞ | 45 | 无 |
| 40X | 0.60 | 0.55 | 3.98 | ∞ | 45 | 无 |
| 80X | 0.80 | 0.42 | 1.25 | ∞ | 45 | 无 |
