正像数字式测量投影仪3000Z系列是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等 行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。

CAIKON      蔡康光学     3007Z     正像型工业投影仪

正像型工业投影仪： 3010Z/3015Z/3020Z/3025Z

1、3000系列正像型投影仪的用途和特点:
    3000系列正像数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等 行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。
    3000系列正像投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/75)um L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。

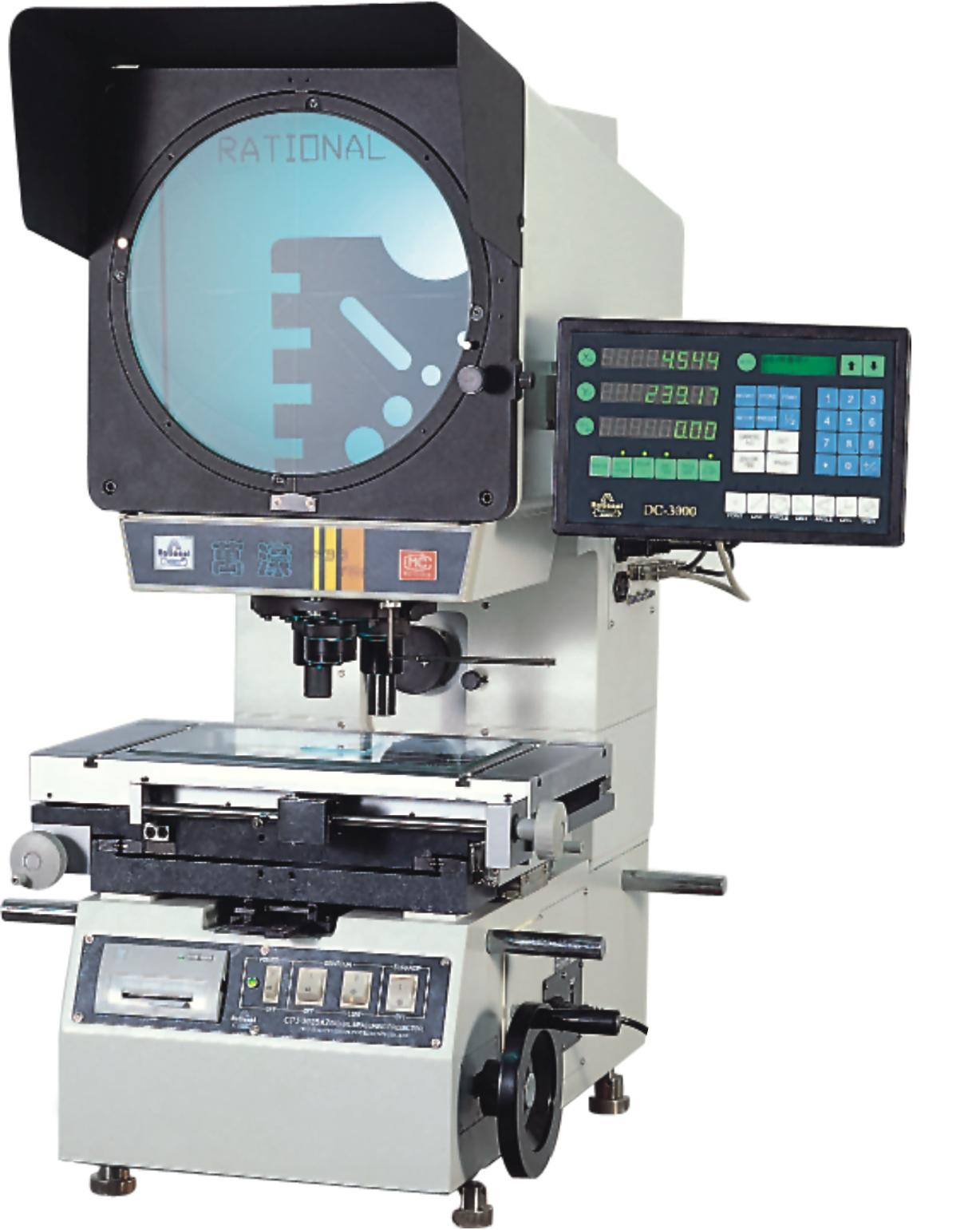

2、3000系列正像型投影仪的外形:




3、3000系列正像型投影仪的技术参数:


仪 器 型 号
3007Z
3010Z
3015Z
3020Z
3025Z
工
作
台
金属台面尺寸(mm)
260×152
306×152
340×152404×228
450×280
玻璃台面尺寸(mm)125×100
175 × 100
196 × 96260× 160
306× 196
X座标行程(mm)
75
100
150200
250
Y座标行程(mm)
50
50
50100
150
Z座标行程(mm)
90(调焦)
90(调焦)
90(调焦)100(调焦)
100(调焦)
仪器测量精度(μm)
3+L/75
3+L/50
3+L/503+L/75
3+L/75
X，Y座数显分辩率0．001mm
投
影
屏
投影屏尺寸（mm）Ø３１２, 使用范围＞Ø３００（刻有米字線）
投影屏旋转范围０～３６０°
旋转角度数显分辩率１' 或 ０．０１°
物
镜
放大倍数

１０X(必备)　２０X(选) ５０X (选) １００X (选)

物方线视场（mm）     Ø３０         Ø１５ 　      Ø６                Ø３
物方工作距（mm）   ７７．７      ４４．３       ２４．５       ２５．３
数据
处理
器
DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离、角度测量。
仪器
照明
透射与反射照明光源均为：２４V ，　 １５０W鹵素灯
仪器
电源
110V/ 220V(AC)， 50/60HZ， 总功率400W
冷却
方式
强制风冷 ( 3只轴流风扇 )
外形
尺寸
长X宽X高 (mm)770 × 550 × 1100
仪器
重量
单位Kg
120
125
130130
130
选配
件
微型打印机、光学寻边器、M2D软件等；详细请查看投影仪附件说明。
