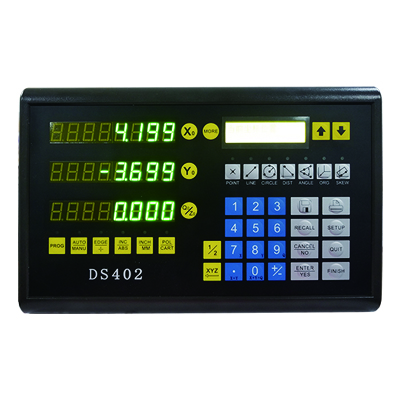

Sinpo 新天 DS402 数显表功能

Sinpo      新天    DS402      数显表功能

DS402数显表功能
◇点、线、圆、角度、距离、螺纹等图形元素的测量、预置和构造；
◇坐标摆正和平移，方便摆正工件，减少调整时间；
◇多种坐标显示方式：极坐标和直角坐标、INC坐标和ABS坐标、公制和英制显示；
◇ 对光栅尺可进行线性补偿或区段补偿；
◇ Z轴可接光栅尺或旋转编码器 ；
◇外接打印机，打印图形元素和三轴的显示值，可对测量元素保存，方便用户查看。
◇RS-232串口输出功能。
◇输入信号：两路相差90°相位角的TTL方波，驱动能力 > 10 mA
◇分辨率：0.1μm,0.2μm,0.25μm,0.5μm,1μm,2μm,5μm,10μm,20μm,50μm
◇外形尺寸：295 × 185 × 76 (mm),   重量：0.6Kg

软件介绍
坐标测量软件功能
采集功能：采集点、线、圆和圆弧。
构建功能：采集的点构造直线、圆、圆弧、计算螺纹参数。
组合计算功能：
“点与点”组合计算两点距及中点坐标；
“点与线”组合计算点线距；
“线与线求交”组合计算交点坐标及夹角；
“线与线求中”组合计算两直线的中线信息；
“圆与圆”组合计算交点、圆心距信息；
“圆与直线”组合计算交点、圆心到直线信息。
形位公差处理功能：
圆和圆弧的圆度测量
直线度测量
同轴度测量
对称度测量
位置度测量
坐标系变换
直角坐标系和极坐标系的坐标变换
建立新坐标和摆正坐标
数据输出：
可输出为AUTOCAD、EXCEL、WORD文件。
