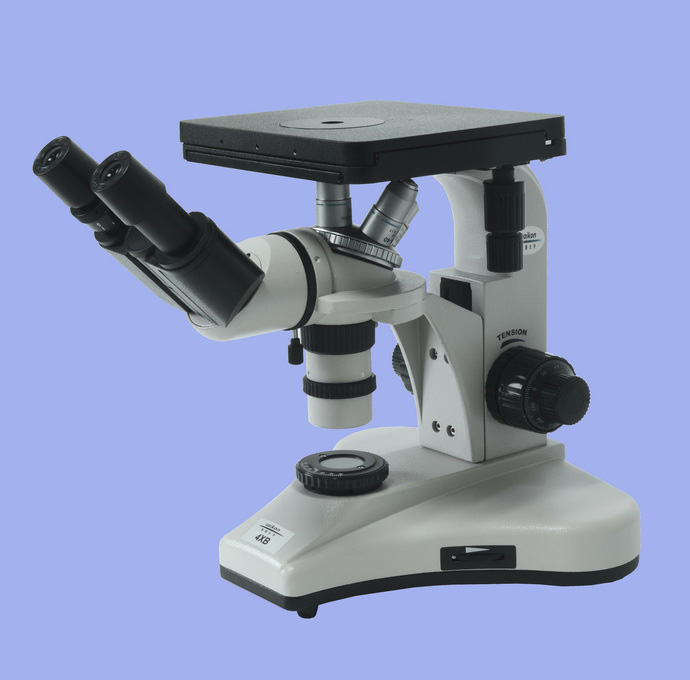

4XB型双目倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构。

CAIKON      蔡康光学     4XB      倒置金相显微镜

一、4XB双目倒置金相显微镜的特点和用途:
        4XB型双目倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构，对热处理后的材料作一般金相组织的研究工作。显微镜成像清晰，视野宽广，整体设计符合人机功能，适合长时间操作。可广泛地应用在工厂或实验室进行铸件质量的鉴定。原材料的检验或对材料处理后金相组织的研究分析等工作。
       仪器是系倒置式金相显微镜，由于试样被观察表面与工作台表面重合，因此与试样高度无关，便用方便，仪器结构紧凑，外形美观大方，仪器底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。

二、4XB金相显微镜的技术参数:

名 称

参数规格

观察镜筒

双目观察筒，45度倾斜，瞳距调节范围：55-75mm,视度可调

目镜

WF10X（视场φ18mm）   、WF12.5X（视场φ15mm）

WF10X（0.01mm/格）带刻度目镜

物镜

10X/0.25/工作距离：7.31mm；

PL40X/0.65/工作距离：0.66mm；

100X/1.25/工作距离：0.3mm

光学放大倍数

100X-1250X

调焦系统

粗微动调焦机构: 粗微动同轴调焦机构，调焦行程：25mm,微动格值:0.002毫米，带锁紧和限位装置，更好的保护镜头。

载物台

双层机械载物台，大小：200*180mm，移动范围：75*50mm

载物板

配两块载物板，大小：φ68mm，中间孔直径：10mm,20mm

测微尺

0.01mm

光源

6V20W卤素灯光源，亮度可调

三、仪器的扩展性：

     4XB型金相显微镜可通过彩色摄像机和图象采集设备连接电脑构成电脑型双目倒置金相显微镜4XBC,也可连接数码相机构成数码金相显微镜4XBD，能通过电脑或者数码相机来观察图片，并且所观察的图片可以在计算机屏幕或者数码相机上显示出来，还可以通过打印机打印出彩色图片。
