HAMAMATSU 滨松 C14440-20UP ORCA-Fusion 数字 CMOS 相机

ORCA-Fusion 由传感器向上构建，平衡了相机功能的复杂细微差别，可在所有光量，尤其是在恶劣的弱光条件下，提供漂亮的图像和强大的数据。ORCA-Fusion 极低且高度均匀的读取噪声意味着，如果在默认情况下或者根据实验设计，样品发射的光子数甚至只有少数，则它们不会在噪声中丢失，而是被检测到并可靠地量化。毕竟，当您想听到低语时，最好是在安静的地方。

详情

特点

高分辨率：2304 × 2304（530 万像素）
高速：100 帧/秒（2304 × 2048 ROI 时）
动态范围：21,400:1
像素尺寸：6.5 μm × 6.5 μm
读取噪声：0.7 个电子 rms（超静音扫描）
Prnu：0.06%（@ 7500 个电子）
DSNU：0.06 个电子

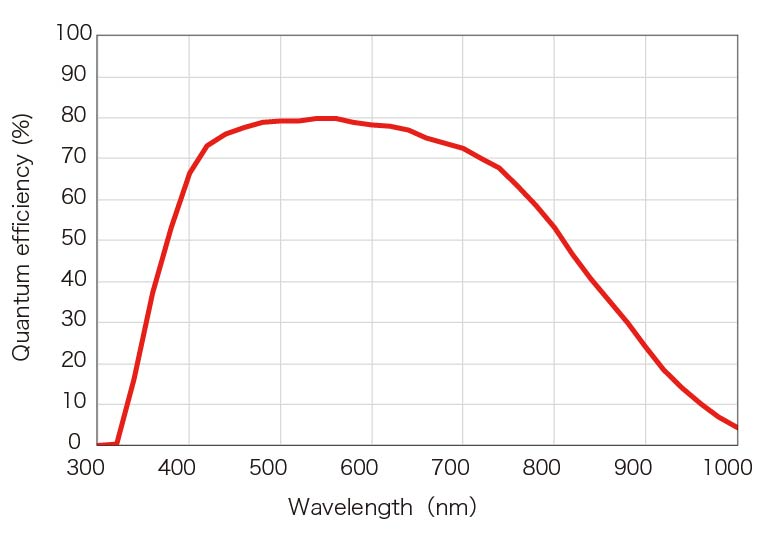

峰值 QE：80 %
用于高级成像的专利工具：光片读出模式

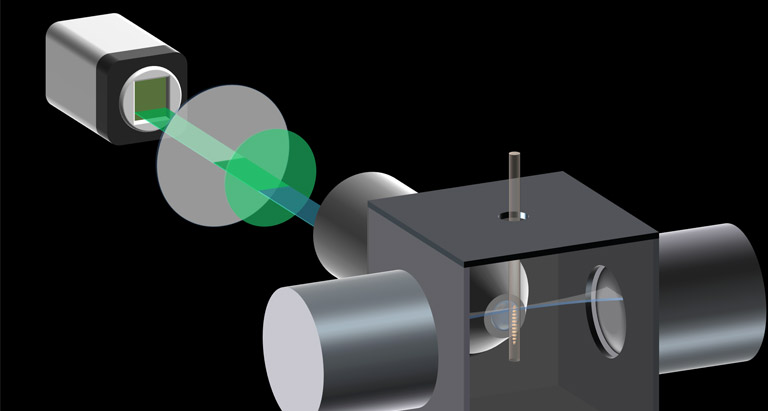

光片读出模式 [专利]

“光片读出模式”是滨松 sCMOS 相机的独特专利功能，可提高光片显微镜中的信噪比。
有关光片读出模式原理和特点的更多信息，请参阅下面的详细信息。

What is Lightsheet Readout Mode?

出版物

ORCA-Fusion

PC 建议

随着 ORCA-Fusion 的推出，用户现在能够以每秒 89 帧的速度将 500 万像素的图像流式传输到他们的计算机。通过使用 ORCA-Fusion PC 建议列出的指南，可以满足计算机对高数据率的建议。

软件

通过我们的软件提供的界面，可访问我们所有精心设计的相机功能，从简单的设置曝光到为多维实验编排复杂的触发。

详细参数

类型编号	C14440-20UP
成像设备	sCMOS
有效像素数	2304(H)×2304(V)
细胞大小	6.5 μm(H)×6.5 μm(V)
有效面积	14.976 mm (H)×14.976 mm (V)
最大阱容	15,000 个电子 ^*1
读出速度	快速扫描：11.22 ms（CoaXPress 为 89.1 帧/秒，USB 3.0 为 31.6 帧/秒）（2304 x 2304）^5 标准扫描：42.99 ms（23.2 帧/秒，带 CoaXPress 或 USB 3.0）（2304 x 2304）^5 超静音扫描：184.4 ms（5.4 帧/秒，带 CoaXPress 或 USB 3.0）（2304 x 2304）^*5
读出噪声	快速扫描：1.4 个电子 rms ^1 标准扫描：1.0 个电子 rms ^1 超静音扫描：0.7 个电子 rms ^*1
曝光时间	快速扫描：17 μs 至 10 s（4.87 μs 步长）标准扫描：65 μs 至 10 s（18.65 μs 步长）超静音扫描：280 μs\| 10 s（80.00 μs 步长）
冷却方法	珀耳帖制冷
冷却温度	强制风冷：-5 ̊C（环境温度：+25 ̊C）水冷：-5 ̊C（水温：+25 ̊C）水冷（最大冷却）：低于 -15 ̊C ^1^，3
暗电流	冷却温度 (-5 ̊C)：0.5 个电子/像素/秒 ^1^，4 冷却温度 (-15 ̊C)：0.2 个电子/像素/秒 ^1^，4
动态范围	21,400：1 ^1^，2
外部触发模式	边缘、电平、同步读出、开始、全局复位边缘、全局复位电平
外部触发信号路由	SMA
触发延迟功能	0 s 至 10 s，步长为 1 μs
触发输出	3 次可编程定时、全局曝光定时、触发就绪、低、高
外部信号输出路由	SMA
接口	CoaXPress（双 CXP-6）和 USB 3.0 ^*6
AD 转换器	16 位/12 位/8 位
透镜接口	C 型接口
电源	约 150 VA ^*7
操作环境温度	0 ̊C 至 + 40 ̊C
操作环境湿度	30% 至 80%，无冷凝
