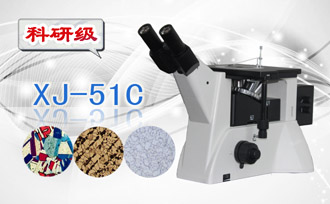

PUZHE 蒲柘 XJ-51C 三目倒置金相显微镜
产品概述
科研级三目倒置金相显微镜XJ-51C广泛应用在工厂、实验室和教学及科学领域。是金属学、矿物学、精密工程学研究的理想仪器。总放大倍数：50-800X
◆性能特点：
1、采用了无限远光学系统设计。
2、整机了采用防霉处理，保护了光学元件延长了仪器使用寿命。
3、采用大视野目镜和无限远长距平场物镜顶级配置，视场平坦。
4、配置了偏光装置并可选配暗场、微分干涉装置，拓展了功能。
5、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
◆典型应用：
1、鉴定和分析金属内部结构组织。2、电子工厂PCB板检验。
3、观察材料表面的某些特性，如：划痕、裂纹、喷涂的均匀。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | WF10X/Φ22mm |
| 02 | 无限远平场物镜 | PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.65、80X/0.80 |
| 03 | 总放大倍数 | 50X-800X |
| 04 | 观察头 | 双目，铰链式45°倾斜 |
| 05 | 转换器 | 五孔(内向式滚珠内定位) |
| 06 | 粗微调调焦范围 | 粗微动同轴调焦,带锁紧装置,微动格值:2μm |
| 07 | 载物台 | 机械移动载物台，242mmX200mm，移动范围30mmX30mm、通光口径小于Ф12mm |
| 08 | 光瞳距离 | 53-75mm |
| 09 | 滤色片 | 磨砂玻璃，黄、绿、蓝滤色片 |
| 10 | 照明 | 卤钨灯泡 6V30W亮度可调 内置视场光阑、孔径光阑 |
| 11 | 偏光装置 | 拉板式起偏器，检偏器 |
| 12 | 仪器重量 | 净重7.0kg 毛重8.5kg |
| 13 | 仪器尺寸 | 仪器尺寸18X25X33（cm） 包装尺寸42X35X52(cm) |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/22 | 10X | Φ22 | Φ30.0 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5X | 0.12 | 2.55 | 26.1 | ∞ | 45 | 无 |
| 10X | 0.25 | 1.10 | 20.2 | ∞ | 45 | 无 |
| 20X | 0.40 | 0.70 | 8.80 | ∞ | 45 | 无 |
| 40X | 0.60 | 0.55 | 3.98 | ∞ | 45 | 无 |
| 80X | 0.80 | 0.42 | 1.25 | ∞ | 45 | 无 |
