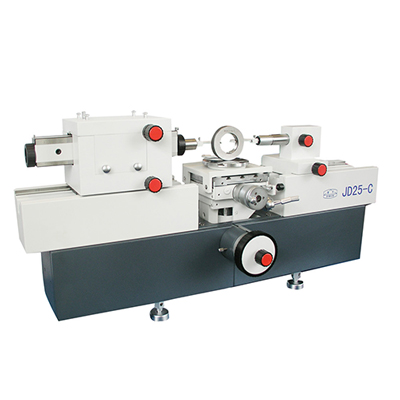

Sinpo 新天 JD25D 万能测长仪

Sinpo      新天     JD25D       万能测长仪

特点

基座选用优质铸铁，经长期自然时效处理，稳定性好。

测量主轴采用优化方形设计，确保测量时运动性能的稳定性。

配置多种可选附件，能满足不同测量要求。

仪器采用了高精密测量系统，符合阿贝原理，测量精度高。

软件功能强大，不仅能对示值误差进行修正，同时还能自动修正由温度造成的测量误差,且软件带有自动判别拐点功能。

JD25-D配数显箱。

技术参数

万能工作台：

安装面积（mm ）：160×160

高度调节范围（mm）：0~100

横向行程：25mm

绕Y轴倾斜：±3°

工作台转动：±4°

工作台承重：10kg

测帽内径配合尺寸：φ6H7

测帽杆与测帽内径配合

的外径尺寸：φ6g6

测量范围

外尺寸（mm）：绝对测量0~100，相对测量0~670

内尺寸（mm）：使用小测钩（最大伸入深度12，最大臂厚50）时， 10~400

使用大测钩（最大伸入深度50，最大臂厚85）时，30~370

用电测测钩（mm）：1~60

用万能测钩（mm）：14~112

内螺纹中径测量（mm）：

使用小测钩时（螺纹小径13~30）

使用大测钩时〔螺纹小径31~（70-臂厚）×2〕

螺距：0.5~6

外螺纹中径测量（mm）：

最大200，螺距：0.25~6

测量力(N)：0、1.5、2.5

数字显示当量：0.0001mm

仪器示值变动性：外尺寸测量时，2σ≤0.3μm

内尺寸测量时，2σ≤0.5μm

仪器准确度（20℃±0.2℃时）

仪器使用环境：室温20℃±0.5℃，相对湿度≤60%RH

仪器质量：150kg

仪器外形尺寸（mm）：长960X宽390X高450
