PUZHE 蒲柘 19JC 万能工具显微镜
产品概述

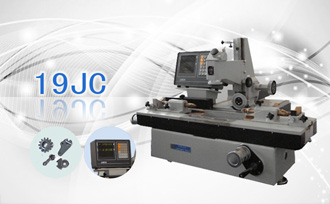

19JC万能工具显微镜(数显型)是一款计量仪器，19JC采用光栅细分和数字化技术，具有读数直观和一致性好等特点，提高了工作效率，进一步扩大了使用范围。仪器的数显表有数据输出接口，可扩展连接二维数据采集器及计算机测量操作系统，升级为19JPC微机型万能工具显微镜。
规格参数
一、光学系统参数：
| 物镜放大倍数标志值 | 1× | 3× | 5× |
| 总放大倍数 | 用测角或轮廓目镜 | 10× | 30× | 50× |
| 用双像目镜 | 15× | 42× | 65× |
| 物方视场（mm） | 用测角或轮廓目镜 | Φ 20 | Φ 6.6 | Φ 4 |
| 用双像目镜 | Φ 13 | Φ 4.7 | Φ 3 |
| 工作距离（mm） | 用测角或轮廓目镜 | 81 | 90 | 65 |
| 用双像目镜 | 47 | 85 | 63 |
二、其他参数：
| 测量范围与分度值 |
| 01 | X - Y坐标 | 测量范围： | X – Y向： 200 × 100 毫米 |
| 分度值： | 19JC、19JPC 数显读数：0.0005毫米 |
| 分度值： | 投影读数：0.001毫米 |
| 02 | 瞄准显微镜 | 升降行程： | 120毫米 |
| 立臂倾斜范围： | 左右各15度 分度值：10分 |
| 照明光阑调节范围： | Φ3～Φ32毫米 分度值：1毫米 |
| 03 | 测角目镜 轮廓目镜 | 角度测量范围： | 360度 分度值：1分 |
| 角度测量范围： | ±7度 分度值：10分 |
| 圆弧分划板： | 曲率半径： R0.1～100毫米 |
| 螺纹分划板： | 普通螺纹螺距：T = 0.25 - 6毫米 |
| 螺纹分划板： | 梯形螺纹螺距：T = 2 - 20毫米 |
| 04 | 光学分度台
（选购件） | 测量范围： | 360度 分度值：10秒（投影读数） |
| 玻璃台面直径： | Φ106毫米 |
| 05 | 光学分度头 | 测量范围： | 360度 分度值：1分 |
| 06 | 光学定位器 | 测头直径： | Φ3±0.1毫米（实际直径值的极限检定误差不大于0.5微米） |
| 测量力： | 8 - 14克 |
| 最大测量深度： | 15毫米 |
| 07 | 玻璃工作台 | 玻璃台面尺寸： | 215×130毫米 |
| 08 | 顶针架 | 最大夹持直径： | Φ100毫米 |
| 最大夹持长度： | 被测件直径≤55毫米时：750毫米 |
| 最大夹持长度： | 被测件直径＞55毫米时：600毫米 |
| 09 | 高顶针架 | 最大夹持直径： | Φ180毫米 |
| 最大夹持长度： | 600毫米 |
| 10 | V形架 | 左V形架前后调节范围： | 前后各5毫米 |
| 右V形架高低调节范围： | 向上15毫米；向下 3毫米 |
| 11 | 最大承载量 | | 40公斤 |
| 仪器精度 |
| 01 | Ｘ－Ｙ坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度 | 19JC：0级：（1+L/100）um式中L=测量长度 单位：mm |
| 02 | 仪器的分划尺按修正表进行修正时 | X向不大于0.0035㎜ Y向不大于0.0025 |
| 03 | 测角目镜 测量角度的最大不准确度 | 不大于1′ |
| 04 | 双像目镜 合像的不稳定性 | 不大于0.0005㎜ 合像的不正确度：不大于 0.001㎜ |
| 05 | 光学分度头 最大不准确度 | 不大于30″ |
| 06 | 光学分度器 测量的不稳定性 | 不大于0.001㎜ 测量的不准确度：不大于0.0015㎜ |
| 温度要求 |
| 01 | 工作室的温度应为 | 20 ± 2 ℃ |
| 02 | 工作室的温度变化 | ≤0.5 ℃ |
| 03 | 被测件和仪器的温度差 | ≤0.5 ℃ |
| 尺寸重量 |
| 01 | 外形尺寸 | （长× 宽 × 高）：980 ×1020 ×640 |
| 02 | 主机净重 | 约250㎏ |
