通过太阳能电池板将太阳能转化为电能，再将电能用于电解水产氢被认为是目前太阳能利用效率较高的途径。为了推动“氢农场”项目的建设，更好的探索光伏发电与电催化耦合制备绿色燃料技术的研究与发展，泊菲莱科技推出了太阳能光伏电(光电)催化反应系统。

PERFECTLIGHT      泊菲莱      PLR-PVERS系列     太阳能光伏光电（电）催化反应系统

随着化石燃料的消耗和全球变暖问题的日益凸显，利用太阳能合成绿色燃料成为科学家重点关注的研究课题。目前主流通过两种方式将太阳能转化为固定燃料：

（1）直接利用光催化剂，在光照下分解水产生氢气。

（2）将太阳能转化为热能或者电能，再耦合其它技术制造绿色燃料。

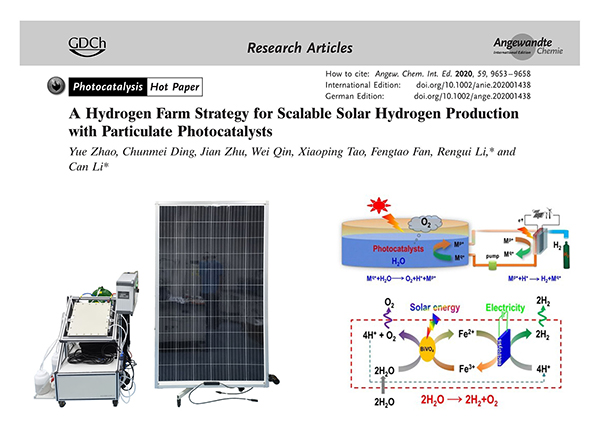

通过太阳能电池板将太阳能转化为电能，再将电能用于电解水产氢被认为是目前太阳能利用效率较高的途径。中国科学院院士、中国科学院大连化学物理研究所研究员李灿团队在《Angew》杂志发表题为《A Hydrogen Farm Strategy for Scalable Solar Hydrogen Production with Particulate Photocatalysts》成果时提出“氢农场”项目(Hydrogen Farm Project (HFP))，将太阳能最终转化为甲醇燃料，实现了STC(Solar-to-Chemical)>1.9%和STH(Solar-to-Hydrogen)>1.8%。

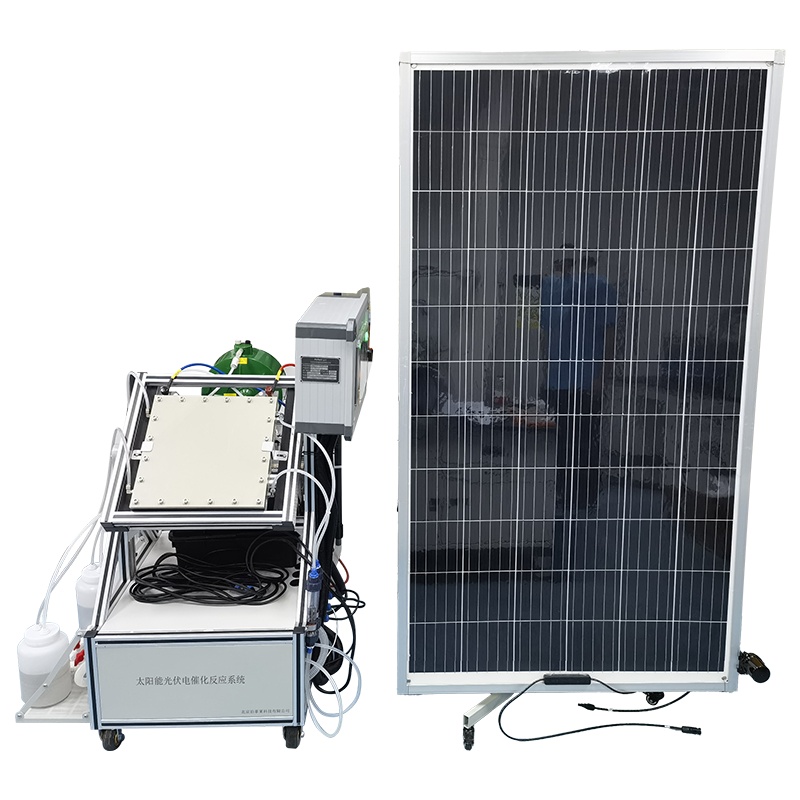

太阳能光伏电催化/光电催化反应系统

为了推动“氢农场”项目的建设，更好地探索光伏发电与电催化耦合制备绿色燃料技术的研究与发展，泊菲莱科技推出了PLR-PVERS系列太阳能光伏光电（电）催化反应系统。

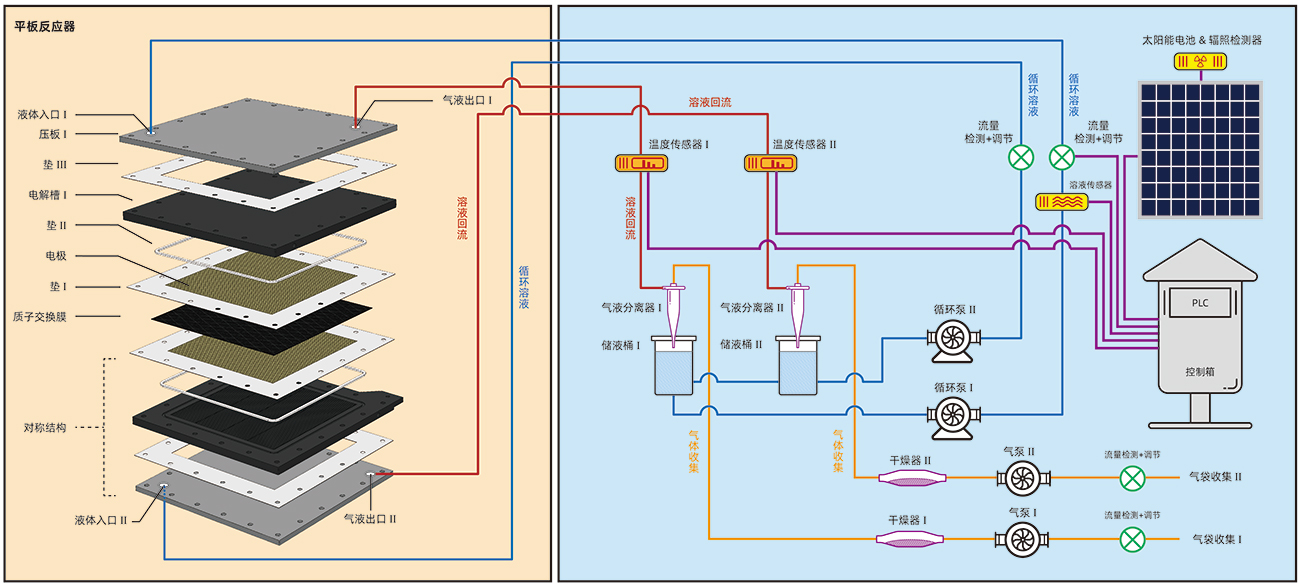

PLR-PVERS系列太阳能光伏光电（电）催化反应系统由光伏设备、定制化催化反应器、循环系统、监测控制系统、支撑框架、收集及排放系统、配附设备等构成。

催化反应器分为纯电催化反应器和带光窗的光电催化反应器，旨在构建光伏+光电（电）催化产氢的反应装置，实现在酸碱溶液条件下光电（电）催化分解水产氢产氧，其催化产氢效率达到10 L/h级，可满足户外使用的需求。

平板反应器

优势详解：

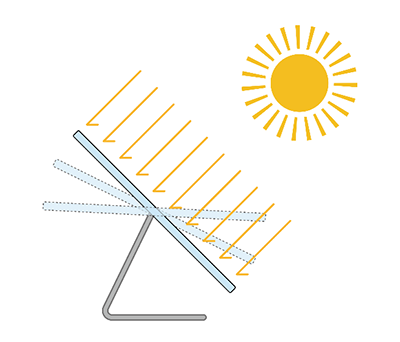

实时跟踪系统，最大化利用太阳光

PLR-PVERS系列太阳能光伏光电（电）催化反应系统配套光伏板配备辐照检测器，实时测定光伏板所在环境的光伏照强度，根据辐照强度调整光伏板倾斜角度，使得光伏板的光能利用率最大化。

根据辐照强度调整光伏板倾斜角度，使得光伏板的光能利用率最大化

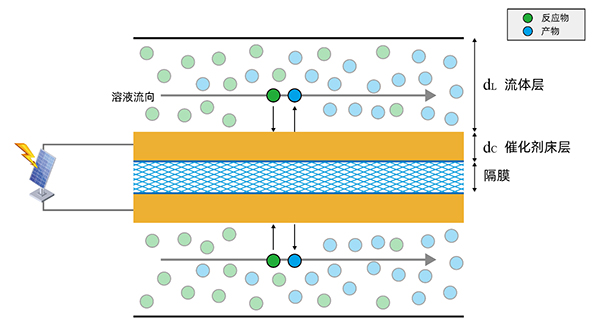

板式反应器结构，提高电催化反应效率

PLR-PVERS系列太阳能光伏光电（电）催化反应系统配置反应器为板式反应结构，与同体积釜式电解槽相比大大提高电极催化材料的面积，使得催化剂能更有效地与反应物接触；

薄层结构减小溶液层厚度，减少因扩散速率低导致的反应物分布不均，降低副反应的发生，提高产物选择性；

流动体系可提高催化过程中电子和质子的传递速率，提高反应速率。

板式反应器结构，提高电催化反应效率

灵活的反应器设计，满足不同规模和条件下的反应

PLR-PVERS系列太阳能光伏光电（电）催化反应系统的板式结构可根据需要进行快速的扩展和优化，反应器尺寸可选5×5、10×10、15×15、20×20、25×25 cm2，也可接受定制，配套相应的光伏供电系统、监测控制系统和循环系统，满足不同规模和条件下的产量和效率要求。

还可定制带光窗的光电催化反应器，受光面积达到625 cm2 (25 cm×25 cm)，反应过程中催化剂受光面积更大，可实时调整反应器的角度，提高催化剂的光照效率。

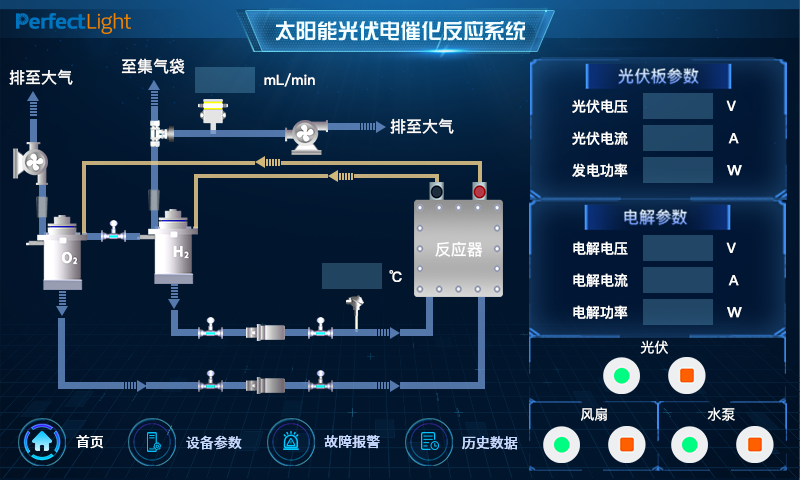

多功能实施监测系统，保证规模化产氢的安全可控

PLR-PVERS系列太阳能光伏光电（电）催化反应系统可实时在线监测光照强度、电压、电流、氢气产量、pH值、温度等参数，以调节反应条件和优化反应效果。

多功能实施监测系统

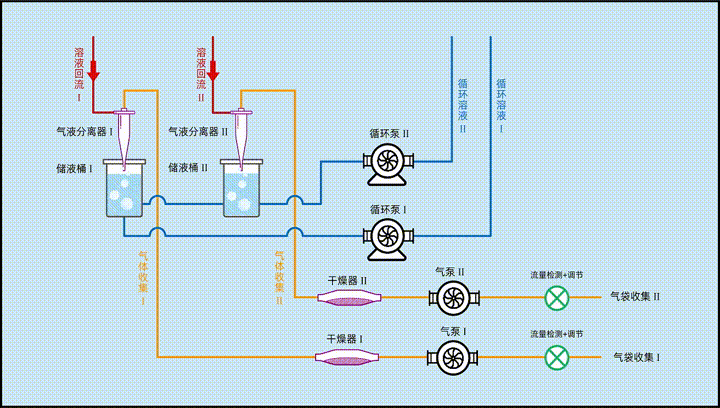

分级循环动力系统，保证反应效率及产物的及时分离

PLR-PVERS系列太阳能光伏光电（电）催化反应系统采用微型水泵推动液体流动，使反应溶液与电极充分接触。同时，产物端配置气泵，及时将反应过程中产生的气体产物从液体中分离收集，有效提高循环效率与反应效率。

分级循环动力系统

应用领域：

▲特别适用●较为适用○可以使用

▲光电水解制氢制氧示范

●进行电解水小试，验证实验方法和工艺条件

案例参数介绍

 电催化反应系统光电催化反应系统
电极尺寸
  • 250 mm× 250 mm镍网
  • 250 mm× 250 mm× 0.5 mm泡沫镍
  • 250 mm× 250 mm× 0.4 mm钛纤维毡镀钌铱电极
  • 80 mm× 80 mm× 2.3 mm光电极9块；
  • 250 mm× 250 mm× 0.4 mm钛纤维毡电极
电源输出电压0 ~ 12 V
电流0 ~ 80 A0 ~ 20 A
电流密度50 mA/cm220 mA/cm2
质子交换膜
  • 280 mm× 280 mm× 0.5 mm
  • 复合隔膜
反应器尺寸380 mm × 350 mm × 50 mm
系统尺寸长×宽×高900 mm× 700 mm× 970 mm（排气管可拆，不包含排气管）
占地面积约1 m2
总重量约50 kg约38 kg
角度调节范围0~90°，10°可调0~60°，反应器与光伏板同角度调节
液体流量

0.1~1 L/mim

温度使用范围10~60℃，（可定制高温款）
