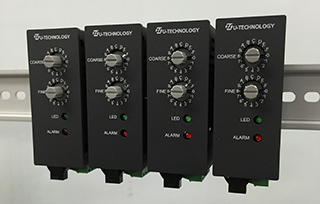

U-TECHNOLOGY 优科 UPDS2415W-1DCJ 紧凑型控制器
| 类型 | UPDS2415W-1 / UPDS2415W-1DCJ |
|---|
| 光发射系统 | PMW/恒压闪光 |
|---|
| LED 灯连接数 | 1 |
|---|
| LED 光输出 | 24VDC，0.62A 或以下（最大 15W） |
|---|
| LED 灯连接器 | 主机侧：SMP-03V-BC（JST、3针）
灯侧：SMR-03V-B（JST、3针） |
|---|
| 安装方法 | 35 毫米 DIN 导轨安装 |
|---|
| 连接器 | 主机侧：XW4A-06B1-H1（欧姆龙、6 针）
电缆侧：XW4B-06B1-H1（欧姆龙、6 针）
兼容电缆：AWG16-28 绞线 |
|---|
| 输入电源 | 24VDC（23-25V），1A 或以下
*使用 DC 插孔时，请使用内径为 2.1 毫米、外径为 5.5 毫米、插入长度为 9-10 毫米的正极接地插头。 |
|---|
| 输入过流保护 | Polyswitch（断电后恢复） |
|---|
| 工作温度和湿度范围 | 0～40℃, 20-85% RH (non condensing) |
|---|
| Cooling system | Natural air-cooling |
|---|
| Environmental control | RoHS-compliant |
|---|
| Outside dimensions | 70x45x29 mm (excluding protrusions and DIN rail fittings) |
|---|
| Weight | Below 0.1kg |
|---|
| PWM system | Light emission system | Constant voltage PWM, PWM frequency: about 750 kHz |
|---|
| Light control system | Manual/Remote (RS-485) |
|---|
| Light control range | Manual: 0-255 by front knob (light intensity not varying between 1-10)
Remote: 0-255 by RS485 (light intensity not varying between 1-10) |
|---|
| Light ON/OFF | External ON/OFF signals (polarity reversal allowed) |
|---|
| Flash system | Light emission system | Light is emitted for a certain period of time triggered by external ON/OFF signals |
|---|
| Light emission time setup | Manual/Remote (RS-485) |
|---|
| Light emission time range | 0-2550μ (at 10 μsec intervals) |
|---|
| Alarm detection | 输出过流（操作停止；电源关闭时恢复）
通信故障（操作继续；几秒后自动恢复） |
|---|
| 报警输出 | 输出过流：报警指示灯亮，照明灯熄灭 通讯
故障：报警指示灯亮数秒，照明灯持续亮 |
|---|
| 配件 | 使用说明书、连接器（XW4B-06B1-H1） |
|---|
