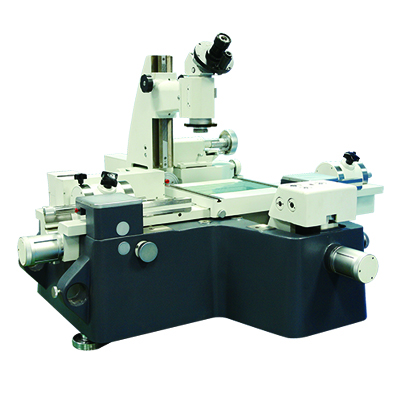

Sinpo 新天 JX13B 微机型万能工具显微镜

工具显微镜是一种测量用途非常广泛的计量仪器，带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。广泛应用于机械制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天、汽车制造、电子行业、塑料与橡胶行业和高等院校以及科研院所等。

详情

特点
主显微镜配有多种目镜和物镜，视场大，成像清晰。

采用进口精密光栅系统作为测量元件，具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点；
采用光电数显技术，以精密光栅尺作为测量元件，测量精度高。
主显微镜可左右偏摆，适用于螺旋状零件测量。
透、反射照明，轮廓和表面尺寸均可测量。
具有快速移动和微动装置，并可快速切换。
带有顶针架、V形支架、分度头、测高装置等多种附件，使用范围广。
采用先进计算机处理技术，将光栅数显系统采集的信号实时输入计算机，由功能强大的二坐标测量软件进行数据处理，能高效完成各种复杂的测量计算工作。
主机导轨顶尖筒槽采用圆型结构，测量精度高，稳定性好。
测量用内外顶尖和顶针杆采用分离组合，方便测量更换。

技术参数
测量范围：200mm×100mm
分辨力：0.0002mm
准确度：（1+L/100）μm（其中 L为测量长度，单位：mm）
工作台
平工作台尺寸：260mm×270mm

圆工作台直径：φ 213mm
圆工作台角度分划范围：0°~ 360°
圆工作台角度分度值：30"

顶针装置
夹持最大长度：700mm
夹持最大直径：φ100mm

光学分度头
角度分划范围：0°~ 360°
角度分度值：1′

光学定位器
测杆垂直方向摆动范围：±3°
最小探测孔径：φ5mm
最大探测深度：15mm
定位变动性： <1μm

物镜
