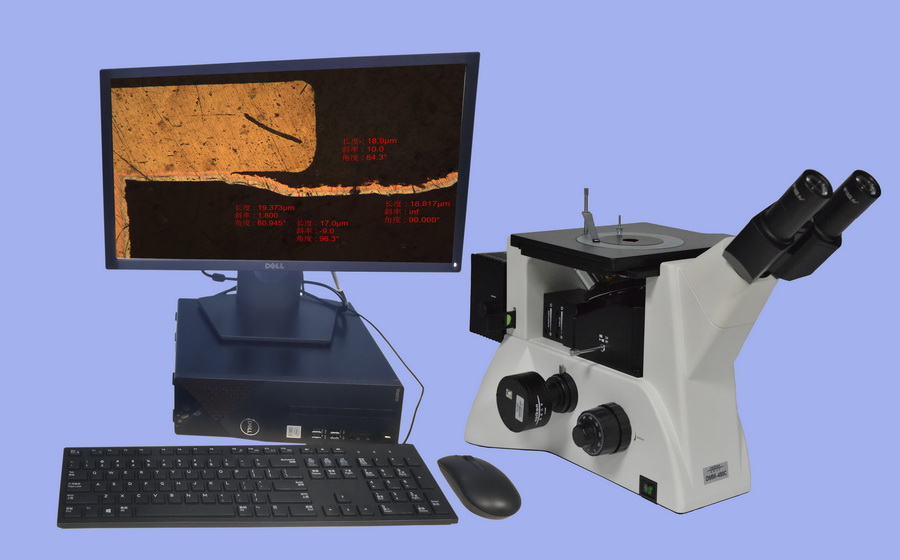

CAIKON 蔡康光学 DMM-480C 倒置金相显微镜

DMM-480C金相显微镜主要用于鉴定和分析金属内部结构组织,

详情

一、倒置卧式金相显微镜的主要用途:

DMM-480系列倒置卧式金相显微镜采用无放大率色差的无限远平场消色差物镜和大视野目镜,高品质的光学系统使成像更清晰、明亮,视野广阔。符合人机工程学要求的机体设计，使您在操作过程中更加舒适与轻松。简洁而新颖的外观更符合现代潮流。可广泛用于机械工业的金相组织观察分析，地矿部门对矿物的分析研究，电子等方面的观察测量，适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器之一。

本系统是将光学显微镜技术、光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项高科技产品。可以在计算机上很方便地观察金相图像，从而对金相图像进行分析，评级等。

二、DMM-480C倒置卧式金相显微镜的主要特点

1、采用优良的无限远光学系统，提供优良的光学性能，设计紧凑稳定的高刚性主体，充分体现了显微镜的防震要求。

2、载物台中间配置圆形载物板，可360度旋转，在进行偏光观察时可旋转载物板。

3、后置式摄影设计，使摄像系统拍摄图像时不再干扰目镜观察。

4、可快速升级暗场观察系统,使之成为一架明暗场倒置金相显微镜,丰富的暗场物镜可供选择。

三、仪器的主要技术指标:

名称	参数规格
光学系统	无限远色差校正光学系统
观察筒	铰链式双目观察筒，45度倾斜，100%通光摄影.瞳距调节范围53mm~75mm.
目镜	大视野目镜10X(Ф22mm)
	10X(Ф22mm)大视野分划目镜（0.10mm/格）
长工作距离无限远平场消色差物镜	物镜倍率	数值孔径	工作距离（mm）	盖玻片厚度（mm）
	10X	0．25	20．2	0
	20X	0．40	8.80	0
	50X	0．70	3.68	0
	100X（干式）	0．85	0.40	0
放大倍数	光学放大倍数100X-1000X
物镜转换器	五孔物镜转换器(滚珠内定位)
调焦机构	带限位和调节松紧装置的同轴粗微动调焦系统，微动手轮格值为: 0.002 mm
载物台	双层机械移动式载物台，载物台尺寸：242mmX200mm，移动范围:横向30mm，纵向：30mm ，中间带可旋转圆形载物板
偏光装置	插入式起偏、检偏装置，可360度旋转检偏镜，起偏和检偏均可移出光路
滤色片	插片式蓝、黄、绿、磨砂滤色片
照明系统	6V30卤素灯照明，亮度可调
	落射式柯勒照明系统，内置视场光栏，孔径光栏调节
	可拆卸式灯箱，双引脚插入式灯座，灯箱外有灯丝位置移动旋钮。
电脑摄像系统CK-500	CK-500彩色摄像机:分辨率：2560×1920，功耗小，连接简单：USB接口，图像质量好,色彩还原性好 ,图像稳定，所有摄像机均经过长时间测试 ,体积小，安装方便，采集方式:连续采集,图像大小可调,增益调节,曝光时间调整,增益调。
