HAMAMATSU     滨松      C15606-101P     ORCA-Lightning X X 射线 sCMOS 相机
  • HAMAMATSU     滨松      C15606-101P     ORCA-Lightning X X 射线 sCMOS 相机

HAMAMATSU     滨松     C15606-101P     ORCA-Lightning X X 射线 sCMOS 相机

HAMAMATSU     滨松     C15606-101P     ORCA-Lightning X X 射线 sCMOS 相机
C15606-101P 是一款高灵敏度 X 射线 sCMOS 相机,其视野约为滨松传统型号的两倍。它既能实现 1200 万像素的高分辨率,又能实现 121 帧/秒的高读出速度,使成像速度比过去捕获的速度更快,视野广,分辨率高。

HAMAMATSU     滨松      C15606-101P     ORCA-Lightning X X 射线 sCMOS 相机

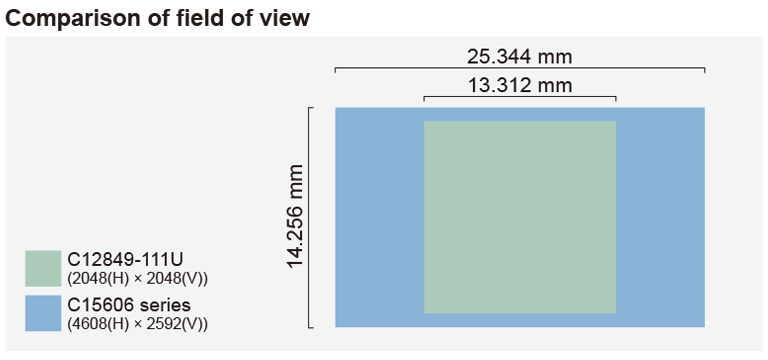

采用大型面阵传感器

采用 25.344 mm×14.256 mm 的大型面阵传感器,实现约是传统型号 C12849-111U 的两倍的视野。

凭借 1200 万像素的高分辨率,可实现宽视野成像。

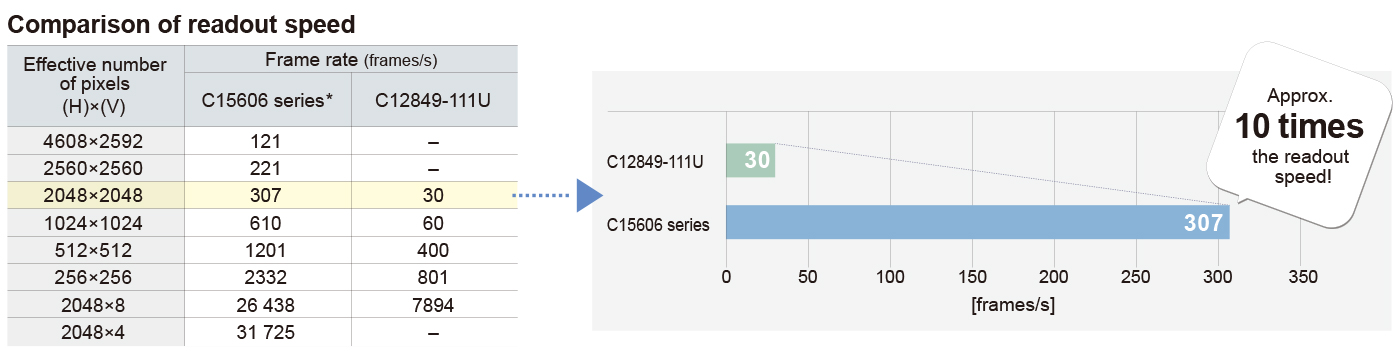

实现高速成像

在保持与 C12849-111U 相同水平的读出噪声的同时,与相同像素数相比,它以大约 10 倍的读出速度实现了高速成像。

它可以捕捉过去无法完全捕捉的高速现象。


* 标准最大阱容模式


用途

  • X 射线 Micro CT
  • 高分辨率 X 射线成像
  • X 射线衍射
  • XAFS


软件

软件

通过我们的软件提供的界面,可访问我们所有精心设计的相机功能,从简单的设置曝光到为多维实验编排复杂的触发。



详细参数

类型编号C15606-101P
成像设备科学 CMOS 图像传感器
有效像素数4608 (H) × 2592 (V)
细胞大小5.5 μm (H) × 5.5 μm (V)
有效面积25.344 mm (H) × 14.256 mm (V)
闪烁体GOS(P43) 10 μm
FOP1:1
最大阱容标准最大阱容模式:1000 个电子(典型值)
高最大阱容模式:38,000 个电子(典型值)
读出速度标准最大阱容模式:121 帧/秒(在全像素扫描模式下)
高最大阱容模式:30 帧/秒(在全像素扫描模式下)
读出噪声标准最大阱容模式:2.2 个电子 rms(典型值)
高最大阱容模式:3.0 个电子 rms(典型值)
曝光时间标准最大阱容模式:6.304 μs 至 1 s *1
高最大阱容模式:50.432 μs 至 1 s
冷却方法风冷(珀耳帖制冷 + 强制风冷),水冷
冷却温度风冷(环境温度:+25 ̊C):+30 ̊C
水冷(水温:+25 ̊C):+30 ̊C
暗电流风冷(冷却温度:+30 ̊C):20 个电子/像素/秒(典型值)
动态范围标准最大阱容模式:550:1(典型值) *2
高最大阱容模式:15,000:1(典型值) *2
子阵列
像素合并2×2、4×4
外部触发器输入模式边缘触发、电平触发、同步读出触发、全局复位边缘触发、全局复位电平触发、启动触发
触发输出全局曝光定时输出、可编程定时输出、触发就绪输出、高输出、低输出
接口CoaXPress (Quad CXP-6)
最大管电压25 kV 至 70 kV
AD 转换器标准最大阱容模式:12 位
高最大阱容模式:16 位
电源AC100 V 至 AC240 V,50 Hz/60 Hz
用电功耗约 200 VA
操作环境温度+15 ̊C 至 +29 ̊C *3
存储环境温度-10 ̊C 至 +50 ̊C
操作环境湿度30% 至 60% 强制风冷(无冷凝)*3
存储环境湿度最高 80%(无冷凝)

* 1 如果设置了较长的曝光时间,则可能出现饱和像素。在这种情况下,建议使用高最大阱容模式。

*2 根据最大阱容和读出噪声的比率计算(中位数)。

* 3 如果未满足工作环境温度或工作环境湿度要求,则停止制冷过程以保护相机,并将图像的数字数据设置为 0 计数,并会发出通知。

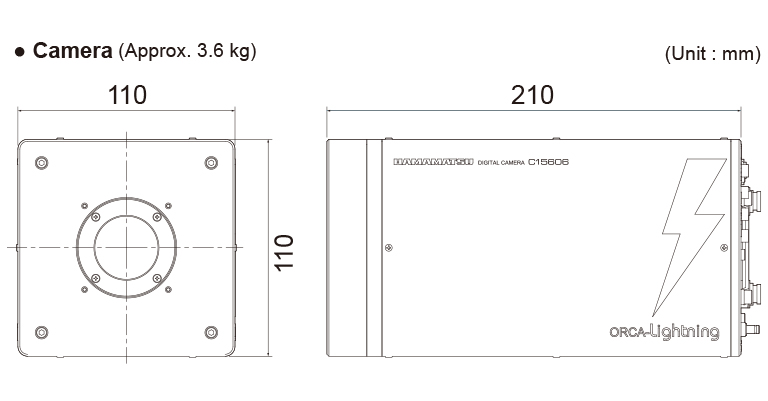

尺寸
