HAMAMATSU 滨松 H14768 光电倍增管模块
灵敏度

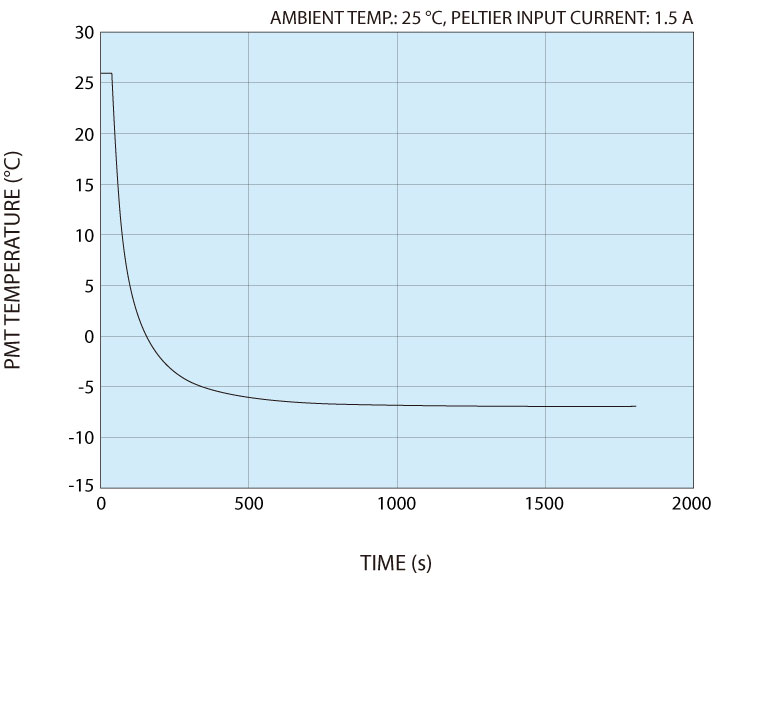

图 1：集成传感器温度与制冷时间的对比情况

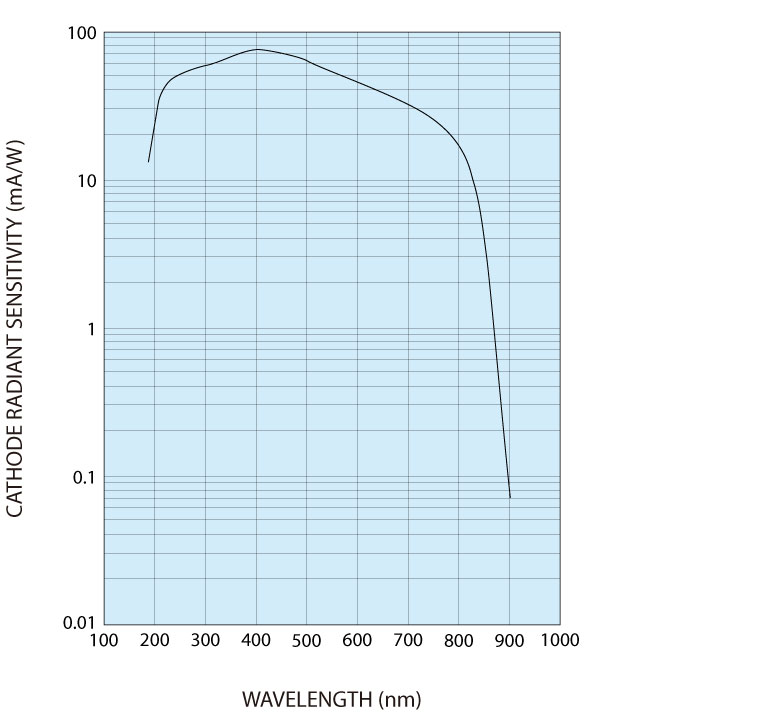

图 2：典型光谱灵敏度特性

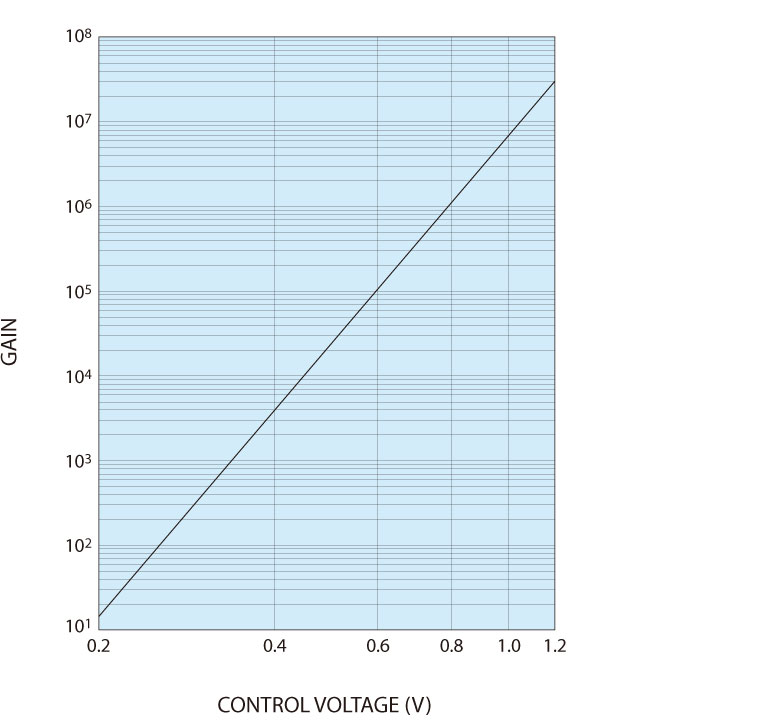

图 3：增益率与控制电压的对比情况

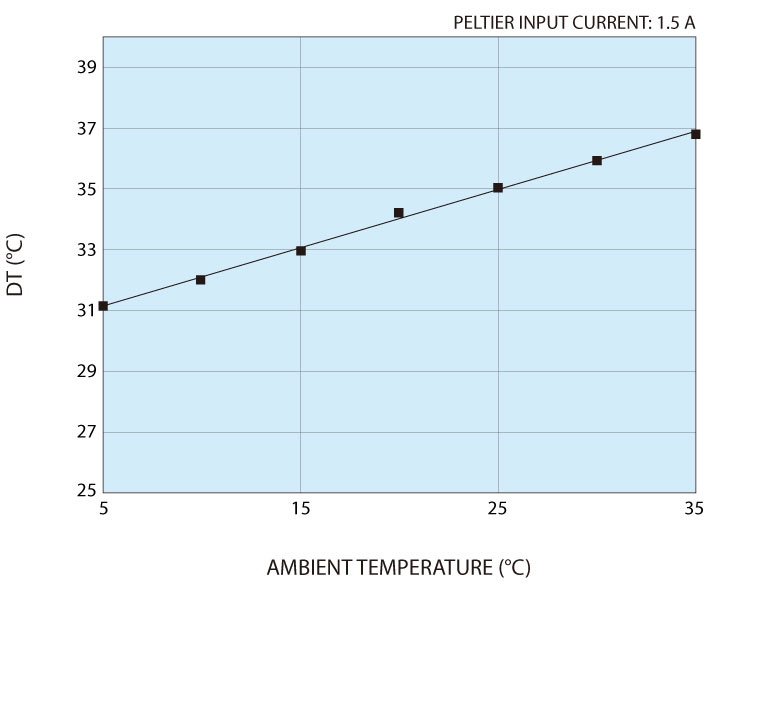

图 4：珀尔帖性能与环境温度的对比情况

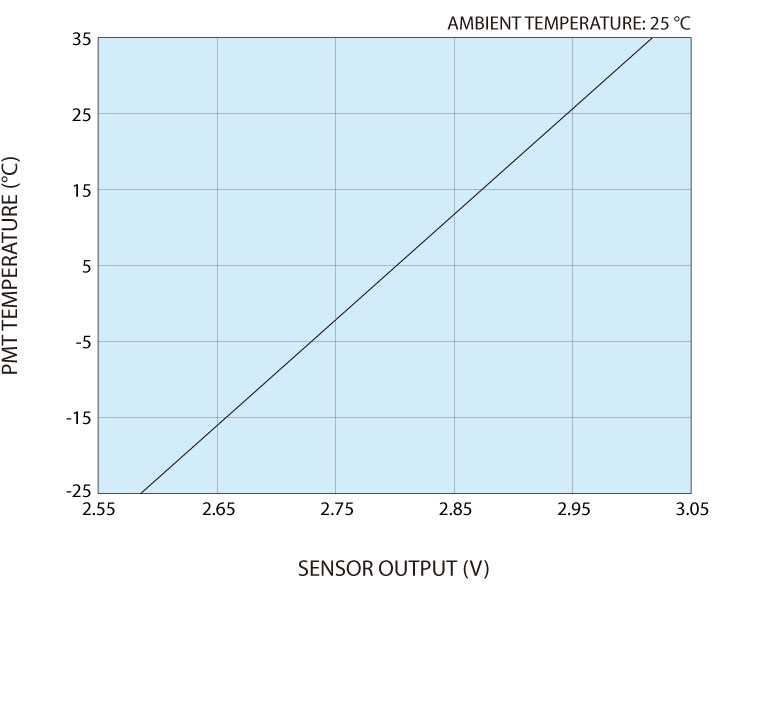

图 5：温度传感器输出电压与 PMT 温度的对比情况
详细参数
| 光阴极面区域形状 | 正方形 |
|---|---|
| 光阴极面区域尺寸 | 10 x 14 mm |
| 波长（短） | 185 nm |
| 波长（长） | 900 nm |
| 波长（峰值） | 400 nm |
| 尺寸 (W x H x D) | 63.5 x 133.5 x 64.0 mm |
| 输入电压 | +11.5 至 +15.5 V |
| 最大值 输入电压 | 18 V |
| 最大值 输入电流 | 8 mA |
| 最大值 输出信号电流 | 58 μA |
| 最大值 控制电压 | 1.2 V |
| 建议的控制电压调节范围 | +0.2 至 +1.2 V |
| [Cathode] 亮度灵敏度最小值 | 140 μA/lm |
| [Cathode] 亮度灵敏度典型值 | 300 μA/lm |
| [Cathode] 蓝敏度指数 (CS 5-58) 典型值 | 9 |
| [Cathode] 红白比典型值 | 0.3 |
| [Cathode] 辐射灵敏度典型值 | 76 mA/W |
| [Anode] 亮度灵敏度最小值 | 400 A/lm |
| [Anode] 亮度灵敏度典型值 | 2000 A/lm |
| [Anode] 辐射灵敏度典型值 | 5.0 x 105 A/W |
| [Anode] 暗电流（30 分钟后） 典型值 | 0.08 nA |
| [Anode] 暗电流（30 分钟后） 最大值 | 0.4 nA |
| [Time Response] 上升时间典型值 | 2.2 ns |
| 波纹噪声（峰间）最大值 | 0.5 mV |
| 建立时间最大值 | 10 s |
| 工作环境温度 | +5 至 +35 °C |
| 储存温度 | -20 至 +50 °C |
| 重量 | 570 g |

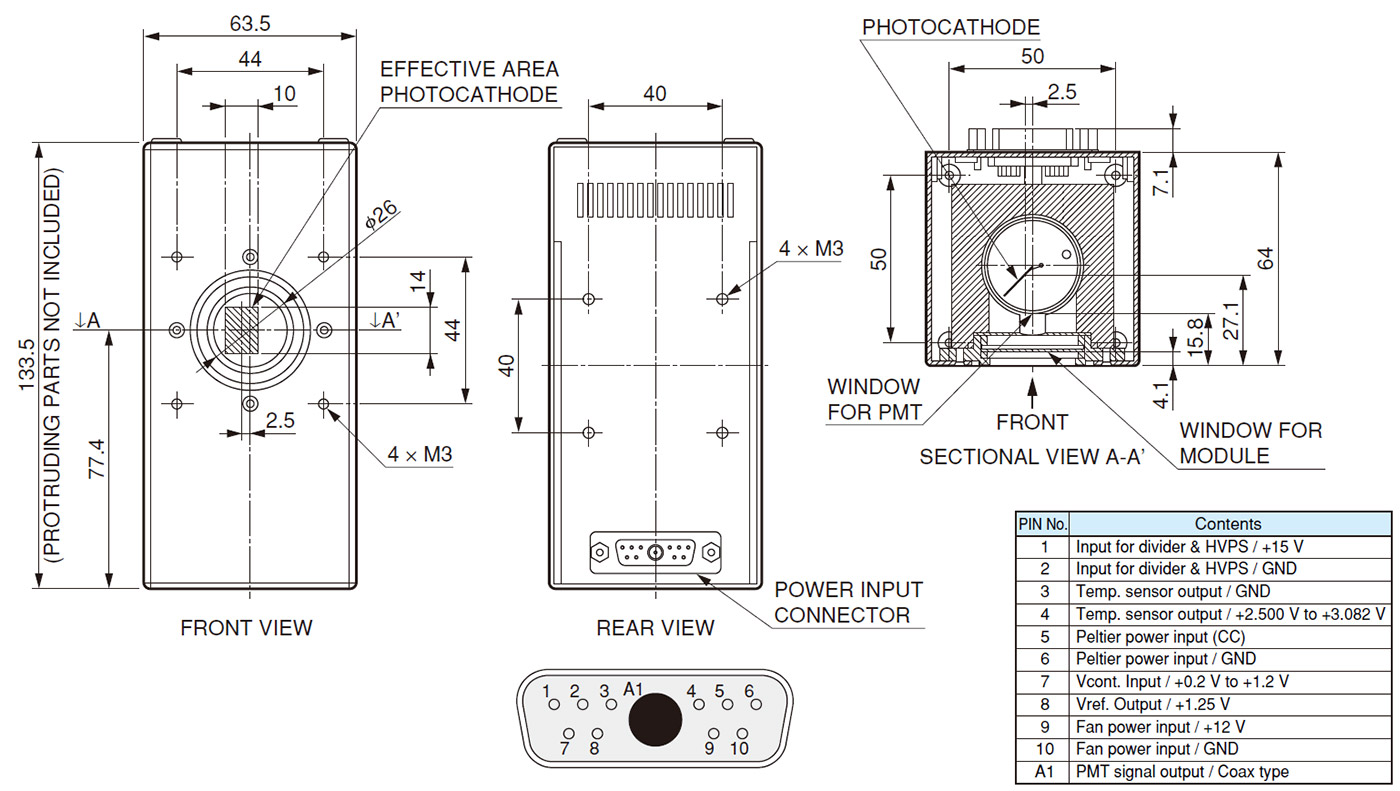

外形尺寸图（单位：mm）
