Optical MicroGauge 膜厚测量系统 C11011 是一种利用激光干涉法的薄膜膜厚测量系统。可在 60 Hz 时进行高速测量,因此也可用于工厂内的线阵测量。与可选的映射系统结合使用,以便进行原型厚度分布测量。它可用于从监控制造过程到质量控制的各种用途。 C11011-02 可测量 25 μm 至 2.2 mm 以及 10 μm 至 0.9 mm 的玻璃。

HAMAMATSU    滨松     C11011-02     Optical MicroGauge 膜厚测量系统

特点

  • 通过红外光度法测量非透明(白色)样品
  • 测量薄膜厚度范围(玻璃):25 μm~2.2 mm
  • 60 Hz 高速测量
  • 可测量层数:1 层
  • 测量带有图案或保护膜的晶圆
  • 长工作距离
  • 映射功能
  • 提供外部控制

详细参数

型号C11011-02
可测量的薄膜厚度范围(玻璃)25 μm 至 2.2 mm*1
可测量的薄膜厚度范围(硅)10 μm 至 0.9 mm*2
测量重现性(硅)100 nm*3
测量精度(硅)< 500 μm: ±0.5 μm, > 500 μm:±0.1%*3
光源红外 LD (1300 nm)
光斑尺寸约 Φ60 μm*4
工作距离155 mm*4
可测量层数最多 1 层
分析峰值检测
测量时间16.7 ms/point*5
外部控制功能RS-232C,PIPE
接口USB 2.0(主机 - 计算机)
电源AC100 V 至 AC240 V,50 Hz/60 Hz
功耗约 50 VA

*1:玻璃折射率当量。
*2:硅折射率当量。
*3:测量硅时的标准偏差
*4:提供工作距离为 1000 mm 的可选型号。
*5:最短曝光时间。

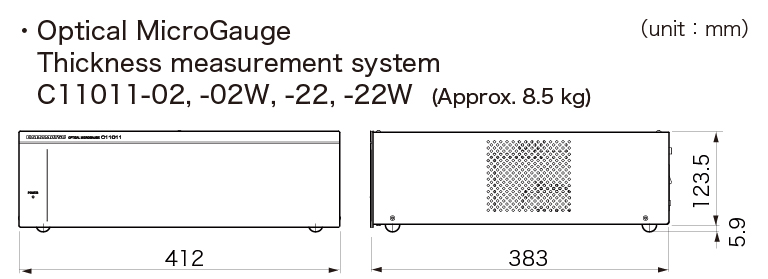

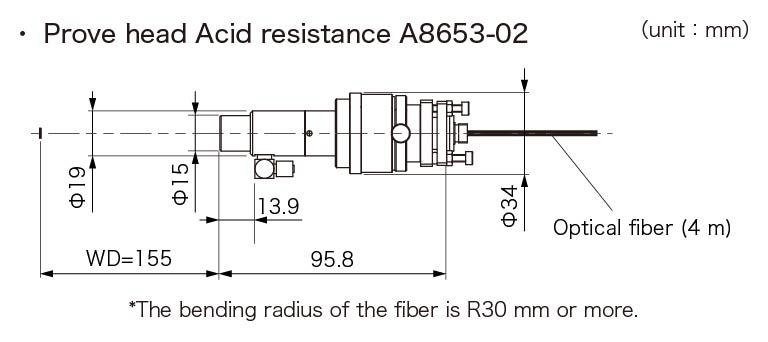

尺寸
