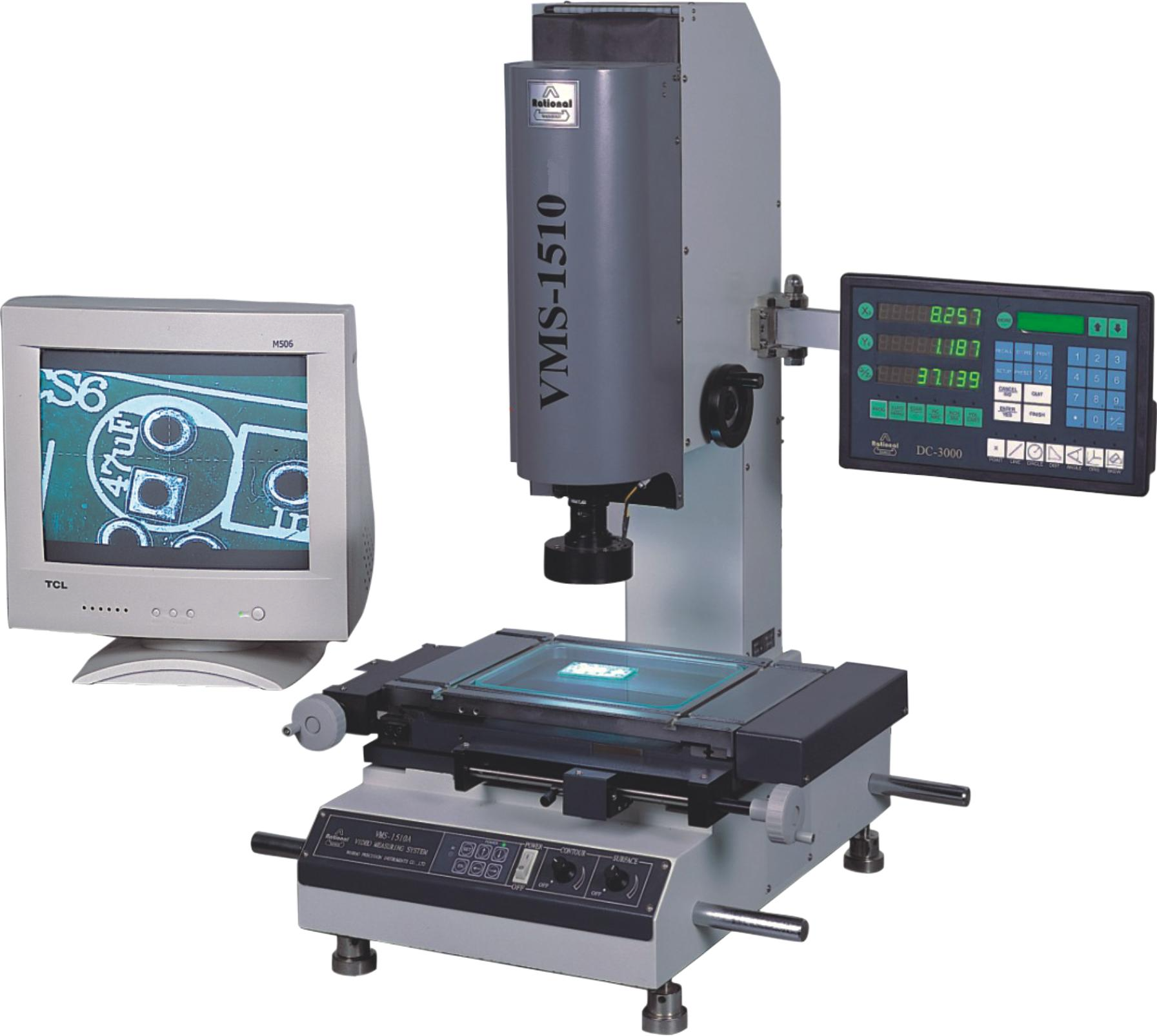

CAIKON 蔡康光学 VMS-2010C 影像测量仪
像测量仪： VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C
|
| 影像测量仪系列产品 |
| | VMS系列标准型 | | | | 1/3"彩色CCD摄像机 | | 变焦物镜倍率 0.7 ～ | | 4.5X配合电子影像寻 | | 边,操作简便,减少瞄 | | 准误差 | | |
仪器用途 | | | 仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用 | | | | | 特 点 | | ★ 仪器採用彩色CCD摄象机、变焦物镜与十字线发生器作为测量瞄准系统; | | ★ 由二座标工作台、光柵尺与DC-3000电箱組成数位测量及资料处理系统; | | ★ 仪器具有多种资料处理、显示、输入、输出功能,特別是工件摆正功能非常实用; | | ★ 仪器备有RS232介面,与电脑连接线,采用专门测量软件M2D可对测绘图形进行处理及输出 | | 规格参数 | 仪器型号 | VMS-1510C | VMS-2010C | VMS-2515C | VMS-3020C | VMS-4030C | 工作台 | 金属台尺寸(mm) | 354 ×228 | 404 ×228 | 450 ×280 | 500 ×330 | 606 ×466 | 玻璃台尺寸(mm) | 210 ×160 | 260 ×160 | 306 ×196 | 350 ×280 | 450 ×350 | 运动行程 (mm) | 150 ×100 | 200 ×100 | 250 ×150 | 300 ×200 | 400 ×300 | 仪器重量( kg ) | 100 | 110 | 120 | 140 | 240 | 外形尺寸(长)х(宽)х(高) mm | 756 х 540 х 860 | 756 х 540 х 860 | 720 х 950 х 1020 | 测量瞄准系统 | 摄影机: 彩色1/3"CCD摄影机 显示器 : 15 英寸彩色显示器 | | 变焦物镜倍率: 0.7~4.5X 工作距离 : 108mm | | 视频线倍率: 40~255X 物方视场 : 7~1.1mm | | 双十字线发生器 数显解析度 : 0.001mm | Z轴升降: 150 mm | X.Y坐标測量示值誤差≤ （3+L/75)µm L为被测长度(单位：mm)； | | 照明: 表面光源与透射光源均用LED , 亮度可调电源: 220V(AC) , 50HZ , 30W |
| | 仪器标准配置及选购件 ( 0.5X附加镜 , 2X附加镜 , 特殊配备0.5X镜筒 ) | 仪器配件 | 1X镜筒 (标准配备) | 0.5X镜筒 (选购) | 工作距离(mm) | 变焦镜 | 0.7X~4.5X | 0.7X~4.5X | 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | 0.5X (选) | 20X～128X | 14～2.2 | 10X～65X | 28～4.4 | 189 | 标准配置 | 40X～255X | 7～1.1 | 20X～130X | 14～2.2 | 108 | 2 X (选) | 80X～510X | 3.5～0.6 | 40X～260X | 7～1.1 | 38 |
|
|
