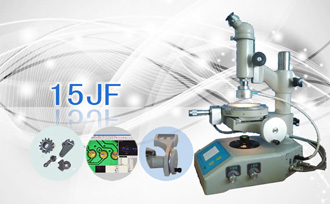

PUZHE      蒲柘     15JF    测量显微镜(数显型)
  • PUZHE      蒲柘     15JF    测量显微镜(数显型)

PUZHE     蒲柘     15JF    测量显微镜(数显型)

PUZHE     蒲柘     15JF    测量显微镜(数显型)

PUZHE      蒲柘     15JF    测量显微镜(数显型)

产品概述

15JF测量显微镜(数显型)是光学计量仪器之一种,采用LED上下可调光源,X、Y测量结果均采用3”TFT显示屏直读,公英制转换。结构简单,操作方便,适用范围极广。总放大倍数:25X-100X
主要用途:
1、直角坐标中测定长度,例如测定孔距,基面距离,刻线宽度,键槽宽度,狭缝宽度,内、外圆直径等等。
2、转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。
3、用作观察显微镜,以比较法检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等等。

规格参数

一、光学系统参数:

01目镜10X 带十字尺 焦距:25.00mm
02物镜2.5X/0.08 焦距:43.40mm10X/0.25 焦距:17.13mm
03显微镜放大倍数25X100X
04工作距离58.84mm7.81mm
05视场直径5.60mm1.40mm

二、其他参数:


测量工作台读数装置主要规格
01X—轴移动测量范围50mm
02Y—轴移动测量范围                 13mm
03工作台数显读数装置分度值 0.0001mm
04测量台转动范围不限
05测量台刻度盘分度范围0° -360 °
06测量台刻度盘之分度值
07测量台刻度盘游标读数示值 6′
测量精度
01仪器示值误差±(5+L/15)μm  L—被测件长度(mm)
02仪器示值误差包括测量误差与仪器系统误差。
03测量地点温度变化(20°C±3°C)
仪器主要尺寸
01测量台与物镜之间最大距离80mm
02测量工作台直径120mm
03仪器外形尺寸  (长×宽×高)262×220×425mm
04仪器重量                             约11.0㎏
