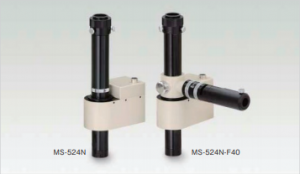

CORRECT 清和 MS-524N 变焦
电动变焦镜筒
脉冲自动变焦镜筒
同轴落射照明脉冲自动变焦镜筒
电动变焦系列
脉冲电机可实现电动变焦。
还提供适用于液晶/半导体检查的同轴落射照明型。

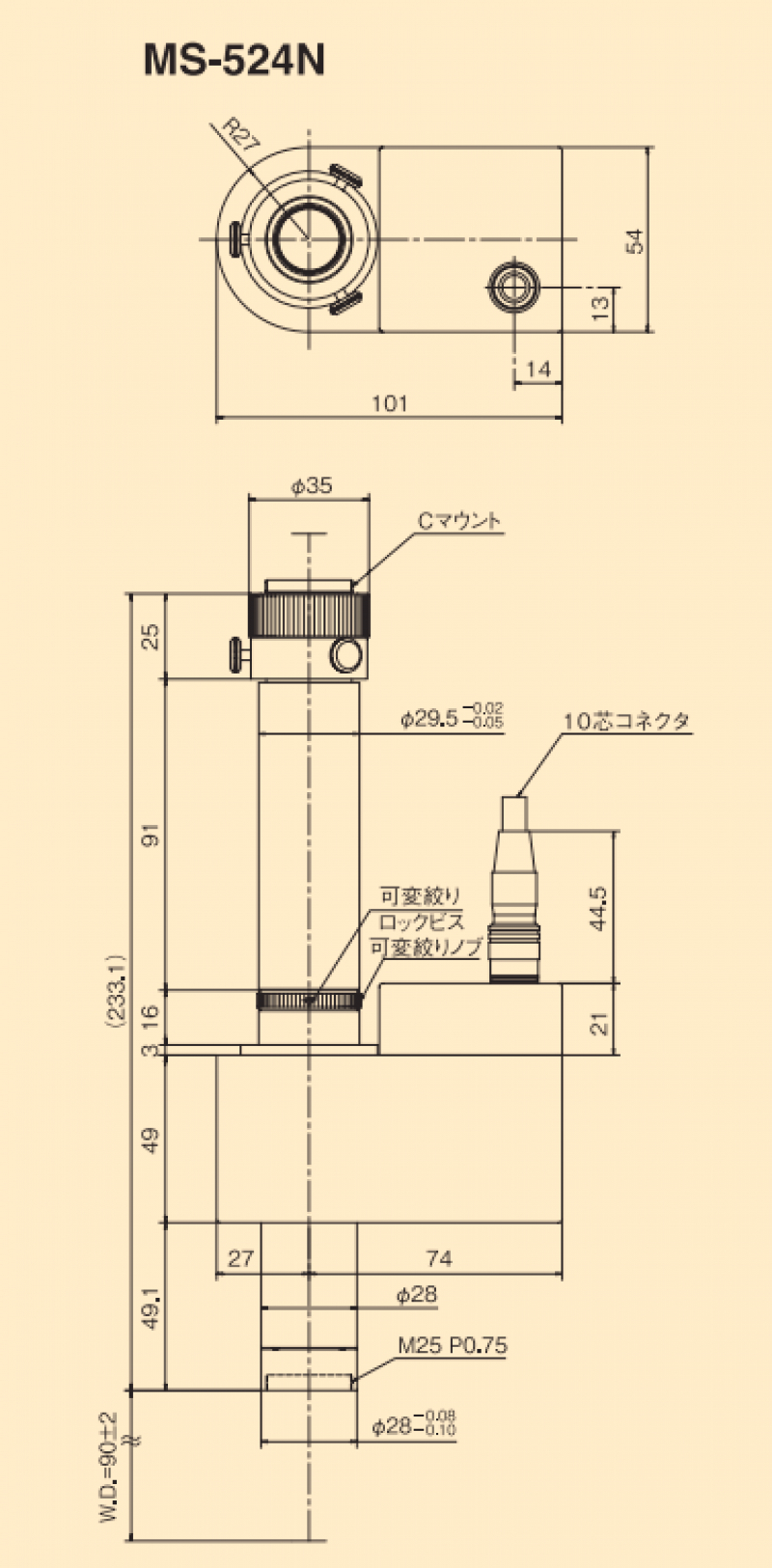

| 模型 | MS-524N | MS-524N-F40 |
|---|---|---|
| 放大 | 0.75X-4.5X | 0.75X-4.5X |
| 工作距离 | 90毫米 | 90毫米 |
| 景深 | 1.8mm-129μm | 1.8mm-129μm |
| 失真 | 0.5%-0.1% | 0.5%-0.1% |
| 中心分辨率 | 86LP/毫米-204LP/毫米 | 86LP/毫米-204LP/毫米 |
| 解决 | 11.6μm-4.9μm | 11.6μm-4.9μm |
| 不适用 | 0.029-0.069 | 0.029-0.069 |
| 有效F | 12.8-32.6 | 12.8-32.6 |
| 同轴照明有效范围 | 1.8倍~4.5倍 | 1.8倍~4.5倍 |
| 山 | C接口 | C接口 |
| 兼容设备尺寸 | 2/3 英寸或更小 | 2/3 英寸或更小 |
| 重量 | 900克 | 1.2公斤 |
| 配件 | 2mm六角扳手/连接器各1套 | 2mm 六角扳手/连接器/防霜过滤器 F20-W 各 1 套 |
| 电气规格 | *原则上电机内部为1/2。 |
|---|---|
| 操作方法 | 通过脉冲电机 |
| 变焦驱动器 | 小型5相步进电机（东方制造） 推荐驱动器CUD518-K（可选） |
| 传感器 | 上限/下限传感器 下限 ORG 传感器公共 DC12~24V |

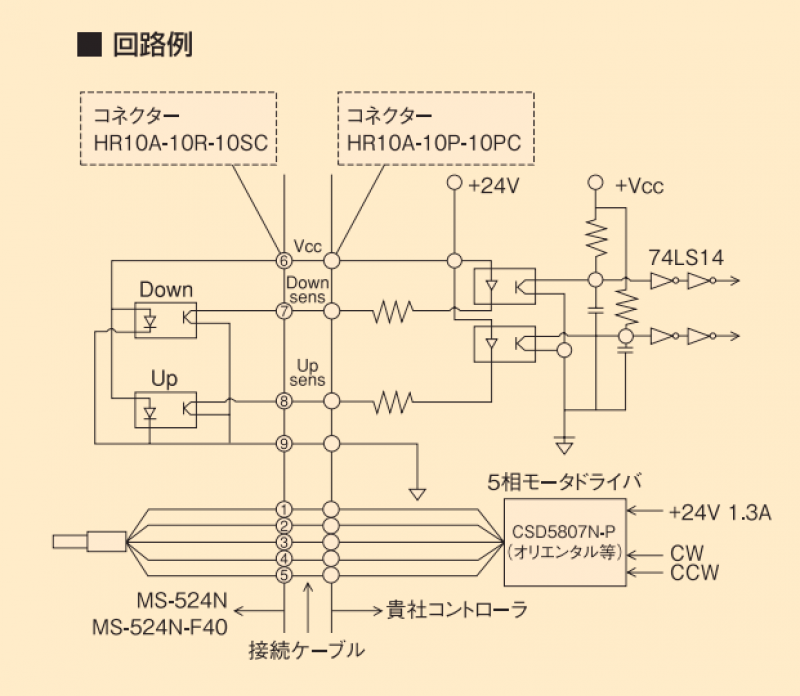

| 连接器 | 光学系统侧：HR10A-10R-10SC (Hirose) 用户侧：HR10A-10P-10PC (Hirose) |
| 全步驱动 | 0.72°/脉冲 |
| 半步 | 0.36°/脉冲 |
| 有效脉冲 | 大约 1430 个脉冲/全 大约 2860 个脉冲/半 |
| 使用传感器 | E2S-W13（欧姆龙制造） |
