HAMAMATSU 滨松 C13027-12 Optical NanoGauge 膜厚测量系统

Optical NanoGauge 膜厚测量系统 C13027 是一种利用光谱干涉法的非接触式膜厚测量系统。C13027 不仅支持 PLC 连接，而且比其他型号更紧凑，易于安装到设备中。我们的 Optical Gauge 系列能够测量低至 10 nm 的极薄薄膜的厚度，并覆盖从 10 nm 到 100 μm 的宽范围薄膜厚度。Optical Gauge 系列还可快速测量高达 200 Hz 的功率，因此是高速生产线测量的理想选择。

详情

特点

支持 PLC 连接
缩短周期时间（最高 200 Hz）
能够测量 10 nm 薄膜
同时测量厚度和颜色

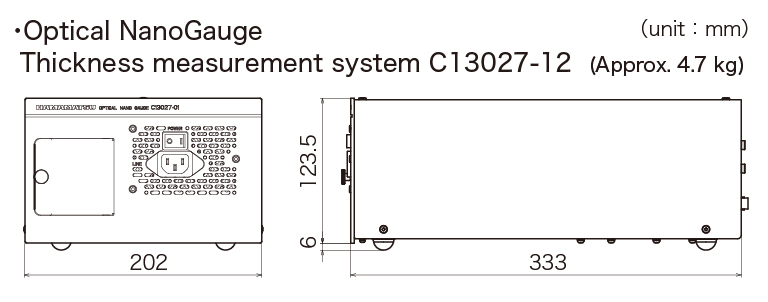

缩小尺寸（与 C12562 相比，其安装面积减少 30%）
涵盖宽波长范围（400 nm 至 1100 nm）
软件中添加了简化的测量
能够同时进行表面分析
精确测量起伏不定的薄膜
分析光学常数（n、k）
映射功能

详细参数

型号	C13027-12
可测量的薄膜厚度范围（玻璃）	10 nm 至 100 μm^*1
测量重现性（玻璃）	0.02 nm^{2 3}
测量精度（玻璃）	±0.4%^{3 4}
光源	卤素光源
测量波长	400 nm 至 1100 nm
光斑尺寸	约 Φ1 mm^*3
工作距离	10 mm^*3
可测量层数	最多 10 层
分析	FFT 分析、拟合分析、光学常数分析、颜色分析
测量时间	3 ms/point^*5

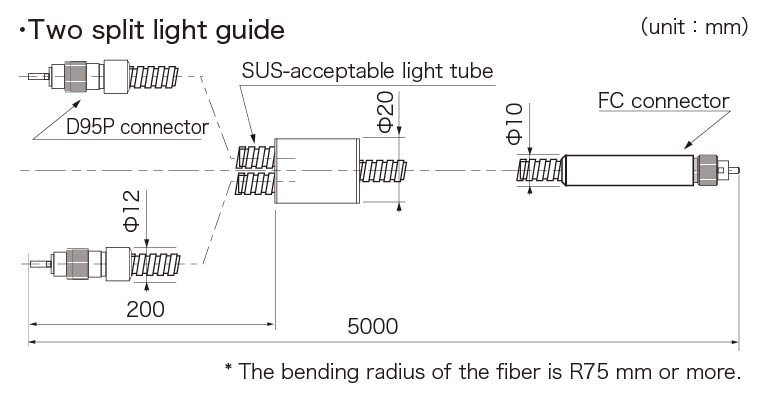

光纤连接器形状	FC
外部控制功能	RS-232C，以太网
电源	AC100 V 至 AC240 V，50 Hz/60 Hz
功耗	约 80 VA
