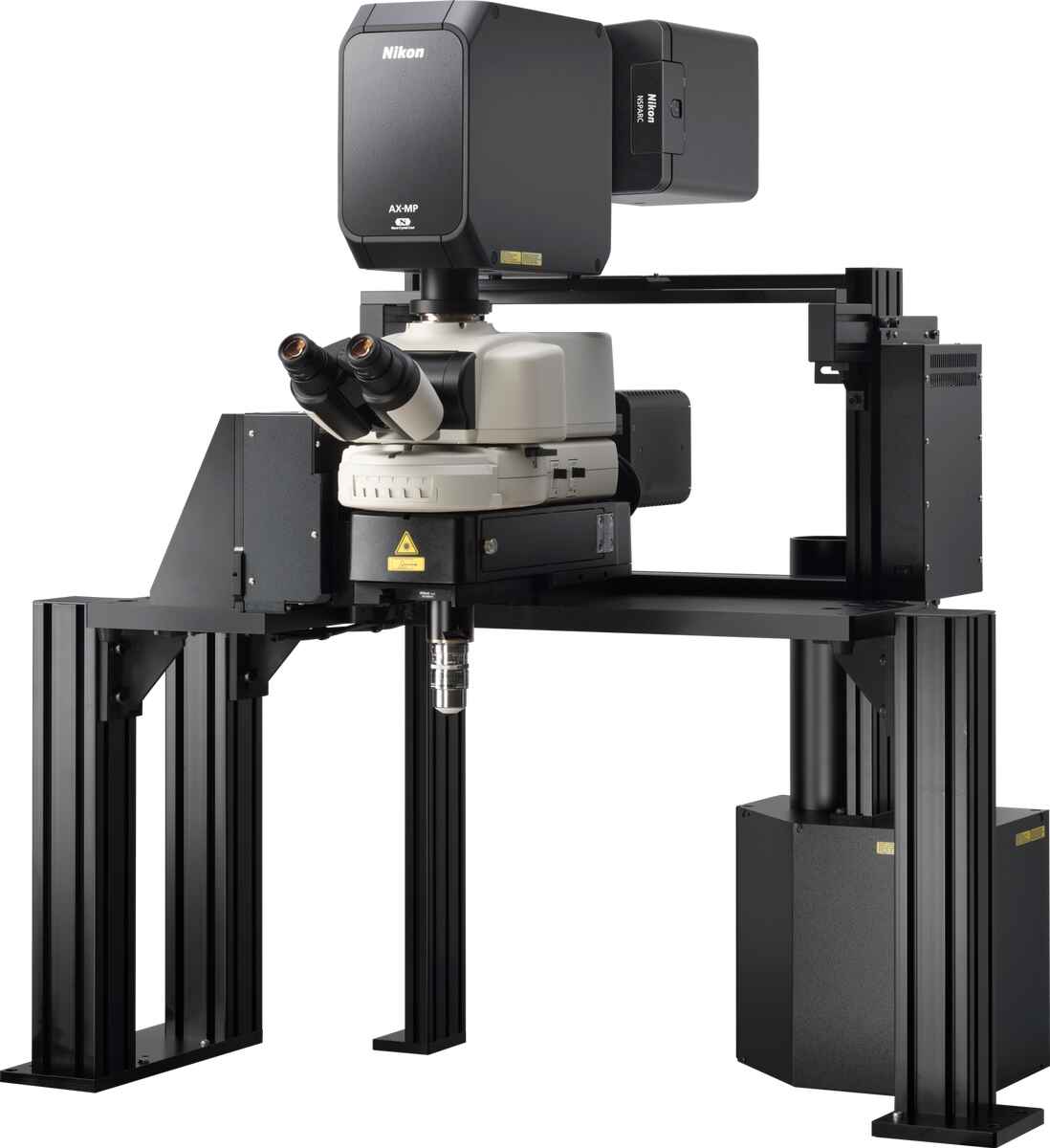

NIKON 尼康 AX R MP with NSPARC 多光子共聚焦显微镜
实现超高分辨率的深层成像
全新NSPARC（Nikon SPatial ARray Confocal）超高分辨率探测器利用阵列探测器收集每个像素的二维信息。NSPARC技术能够以更高的信噪比（S/N）实现更高分辨率图像采集，从而提供比NDD更多的空间信息。
即使在深层区域也可获得超高分辨率图像和出色的信噪比，从而发现厚样本的深层精微结构。NSPARC 的高灵敏探测能力不挑样品，普适性强。一台显微镜即可满足丰富研究需求。
规格
| 主体 | AX-FNSP | AX-FNGP |
|---|
| 光学系统 | 无限远光学系统 |
|---|
| 机身类型 | AX-FNSP（立柱式） | AX-FNGP(门式） |
|---|
| 调焦单元 | AX-FN 物镜调焦单元
电动同轴粗⁄ 微调焦
调焦行程：上13 mm，下2 mm*1、*2，最小步进：0.02 μm，电动回退和重聚焦功能
焦面位置：防震台上方400 mm |
|---|
| 控制器 | AX-FNCTL 控制器
AX-FNHC 集线器控制器（控制物镜调焦，透射照明，操纵杆，电动荧光滤光块转盘，人机学电动四目镜筒，DSC 变焦端口） |
|---|
| 载物台 | AX-FNSP | AX-FNGP |
|---|
| 适配器 | AX-FNSA 载物台适配器, 兼容手动或电动XY载物台。载物台高度：可根据标本尺寸2档调节（防震台上方400mm/200mm） |
|---|
| 载物台 | FN-3PS2 手动XY 载物台，横向行程：29.5 (X) x 29.5 (Y) mm（辅助板：2 块）
AX-FNS-E 电动XY 载物台，横向行程：±34 (X) x ±27 (Y) mm |
|---|
| 落射荧光照明器 | AX-FNSP | AX-FNGP |
|---|
| 落射照明组件 | NI-FLEI-2 落射荧光附件 |
|---|
| 光源 | D-LEDI 荧光LED光源 |
|---|
| 荧光滤光块转盘 | 6孔位，内置光闸- NI-FLT6 荧光转盘
- NI-FLT6-I 智能荧光转盘
- NI-FLT6-E 电动荧光转盘
|
|---|
| 刺激用照明组件 | AX-FNBPU 后端口刺激单元，6 孔位，支持荧光成像和同步光刺激成像之间切换 |
|---|
| 透射照明器 | AX-FNSP | AX-FNGP |
|---|
| 透射照明组件 | AX-FNDIA 透射照明单元可安装 4 孔位滤光片滑块，聚光镜行程：上 2.5 mm，下1.8 mm，可安装NI-PT 起偏器转盘 | — |
|---|
| 光源 | 卤素灯（12V100W) 高亮度白光LED光源 | — |
|---|
| 快门 | NI-SH-E 电动光闸 | — |
|---|
| 聚光镜 | FN-C LWD 长工作距离聚光镜，OD ：8.2 mm，NA ：0.78 | — |
|---|
| 起偏器转盘 | NI-PT 起偏器转盘，可安装可见光或红外光用起偏器 | — |
|---|
| AX-FNSP | AX-FNGP |
|---|
| 目镜筒 | 瞳距：50-75 mm，倾角：15-35°，目镜/ 上端口/ 后端口：100/0/0，0/100/0，0/0/100（安装DSC 变焦端口时）
- NI-TT2 人机学四目镜筒（带安全锁功能）
- NI-TT2-E 人机学电动四目镜筒（带安全锁功能）
|
|---|
| 目镜（FOV） | ・CFI 10X (22) ・CFI 12.5X (16) ・CFI 15X (14.5) ・CFI UW 10X (25) |
|---|
| 探测器 | AX-NEU 正置NDD EPI单元 |
|---|
| 物镜转换器 | - FN-S2N CFI60 滑动式物镜转换器，前后滑动，2 孔，可安装DIC 滑块
- FN-S2N-2 CFI90 滑动式物镜转换器*3，前后滑动，2 孔，可安装DIC 滑块（仅前侧物镜）
- FN-MN-H CFI75 物镜适配器*4，单孔，可安装DIC 滑块
- FN-MN-H2 CFI90 物镜适配器*5，单孔
- AX-FNTN-H CFI75 旋转倾斜单物镜适配器*3，*5，*6，单孔
|
|---|
| 观察方式 | 明场, 落射荧光, 微分干涉DIC, 红外DIC |
|---|
| 功耗 | 100W |
|---|
| 重量 | 约66kg（全电动荧光系统，带透射照明器） | 约66kg（全电动荧光系统） |
|---|
| AX R MP |
|---|
| AX-SHSM 检流计扫描 | 检流计扫描视野：22 mm
最大扫描分辨率：8192 × 8192 像素
扫描速度：10 fps @ 512 × 512 像素，240 fps @ 512 × 16 像素
最长驻留时间：2 ms
图像旋转：±180° |
|---|
| AX-SHRM 检流计 + 共振扫描 | 检流计扫描视野：22 mm
共振扫描视野：22 mm
共振扫描最大扫描分辨率：2048 × 2048 像素*7
共振扫描速度：7.5 fps @ 2048 × 2048 像素，15 fps @ 2048 × 1024 像素
30 fps @ 2048 × 512 像素，720 fps @ 2048 × 16 像素*8
支持线扫描、双向扫描和平均（线平均和滚动平均）
实时 Denoise.ai 降噪功能 |
|---|
| 输入/输出端口 | 2 个激光输入端口
3 个信号输出端口，可适配不同类型检测器，包括NSPARC 输出端口 |
|---|
| 针孔 | 六边形，连续可调，最小针孔：6μm |
|---|
| FOV | 视野Ø 22mm (1.14x)（推荐），Ø 25mm (1x)（最大） |
|---|
| 扫描变倍 | 1-1000x，连续可调 |
|---|
| 单光子激光 | 可选8 条可见光波段激光
波长范围：405-750 nm
功率范围：15-140 mW（光纤输出功率） |
|---|
| 兼容显微镜 | AX-FNSP 立柱式或AX-FNGP 门式电动正置显微镜，ECLIPSE Ti2-E 电动倒置显微镜 |
|---|
| Z轴步进 | AX-FNSP/FNGP：0.02µm, Ti2-E：0.01µm，0.02µm（编码器） |
|---|
| 软件 | 成像软件（配有 Denoise.ai 降噪功能）：NIS-Elements C 或 NIS-Elements C-ER |
|---|
| 控制设备 | 工作站级台式电脑, Microsoft Windows® 10 64 位或 Windows® 11 专业版，含GPU 加速卡 |
|---|
| 推荐安装环境 | 温度20-25˚C，± 1˚C，全天候空调湿度60% RH 或更低（无冷凝） |
|---|
| 多光子专用激光 | AX R MP |
|---|
| 1080单激光系统 | Mai Tai HP/eHP DeepSee，Chameleon Vision II，Axon 920，Axon 1064 |
|---|
| 1080双激光系统 | Chameleon Vision II + Axon 920, Axon 920 + Axon 1064 |
|---|
| 1300单激光系统 | InSight X3, Chameleon Discovery NX |
|---|
| 1300双激光系统 | InSight X3 Dual Option, Chameleon Discovery NX, Chameleon Discovery NX + Axon 920 |
|---|
| 入射光路 | 700-1080nm（1080系统）, 820-1300nm（1300系統），光路自动校准 |
|---|
| 调制 | 方法：AOM（声光调制器）设备控制：功率控制，ROI 曝光控制 |
|---|
| 多光子专用探测器 | AX R MP |
|---|
AX-NEI NDD EPI (用于Ti2-E)
AX-NEU NDD EPI (用于AX-FNSP/AX-FNGP) | 可检测波长范围：400-650nm（1080系统）, 400-750nm（1300系统）
探测器类型：2-4 GaAsP-PMT，可选1个MA-PMT |
|---|
| 单双光子显微镜探测器（选配） | AX R MP |
|---|
| DUX-VB探测器 | 2 / 4通道
自由调节发射波段，精度1nm，可达66个光谱通道
可选MA-PMT或GaAsP-PMT |
|---|
| DUX-ST探测器*9 | 2 / 4通道
可选MA-PMT或GaAsP-PMT |
|---|
| NSPARC探测器 | 配有SPPC（单像素光子计数器）阵列探测器
最多可安装7个发射滤光片（可安装滤光片：四通446/523/600/677、452/45、525/50、593/46、700/75）
使用检流计扫描：可选择 X 轴分辨率 64-8192 像素、Y 轴分辨率 2 至 8192 像素
使用共振扫描：可选择 X 轴分辨率 256、512、 1024 和 2048 像素，Y 轴分辨率 128 至 2048 像素 |
|---|
| 透射光探测器（选配） | AX R MP |
|---|
| AX-DUT-MP*10 | 可检测波长范围：400-920nm
探测器类型：MA-PMT |
|---|
| 选配模块 | AX R MP |
|---|
| Opti-Microscan 同步可见光刺激/ 红外光成像 | 刺激波长：405nm, 488nm, 561nm
成像激发波长：800-1080nm（1080系统）, 800-1080nm（1300系统） |
|---|
| AX-FNSP/FNGP 使用的万向物镜转换器 | AX-FNTN-H CFI75 旋转倾斜单物镜适配器*6, 垂直旋转±90°，水平旋转±100°，升降 ±3 mm |
|---|
| 显微镜电动部件 | 电动 XY 载物台（用于AX-FNSP / FNGP / Ti2-E）
第三方电动 XYZ 载物台（用于AX-FNSP/FNGP）
高速压电 Z 载物台（用于Ti2-E）
高速压电式物镜定位系统（用于AX-FNSP / FNGP） |
|---|
*1 以焦面位置为基准
*2 软件控制值
*3 不可与透射照明一起使用
*4 当安装了 400 μm PI 压电陶瓷物镜定位器，不可与透射照明一起使用
*5 不可安装 DIC 滑块
*6 FOV12，兼容物镜：CFI75 LWD 16X W，CFI75 Apochromat LWD 20XC W，CFI75 Apochromat 25XC W，CFI75 Apochromat 25XC W 1300
*7 选配 2K模块
*8 选配1K 模块时：15 fps @ 1024 × 1024 像素，30 fps @ 1024 × 512 像素，720 fps @ 1024 × 16 像素
*9 必须与共聚焦激光器一起使用
*10 用于AX-FNSP / Ti2-E，不可安装在AX-FNGP 上
