百万高清工业内窥镜EVCK-42系列（360度转向，720P，100万高清） |
| 一：EVCK系列工业内窥镜特点： |
蔡康工业内窥镜研发中心--工业内窥镜专业研发、生产厂家 创造专业的工业内窥镜、视频管道内窥镜 汽车内窥镜、警用软管窥镜、视频内窥镜、电子内窥镜品牌021-35050353,EVCK系列工业内窥镜运用新型高强度的钛合金探头，耐磨性比普通不锈钢强几十倍，大大增强了探头耐磨性，解决了客户使用过程中磨耗过快的问题。EVCK系列工业内窥镜保护镜
片采用蓝宝石玻璃镜片，保护性大大加强。
具体性能指标如下：
1.整机一体化设计，便携，现场特性大大方便使用，独特手枪挂扣设计，便于拍照，在工作同时可以单手操作。
2.整体设计周全考虑防雨，防尘，同时也便于散热；
2.总体设计采用流线型结构，工业色系，体现专业化和工业化的特点。
3.EVCK系列既有手动系列，也有电控系列，都可以实现360度转向；
5.一体化智能高清录像、高清拍照能，真实还原再现工业缺陷，不放过可能的瑕疵。
6.高电量高功率，确保检查的持续性和检查的高亮度。
7.3.5mm,3.9mm 外径产品任意选择，均可实现100万高清摄像和录像（720P百万高清1280*720）；
8.EVCK系列支持高清输出（VGA高清输出）
9.EVCK系列支持各种探头自由更换。
|

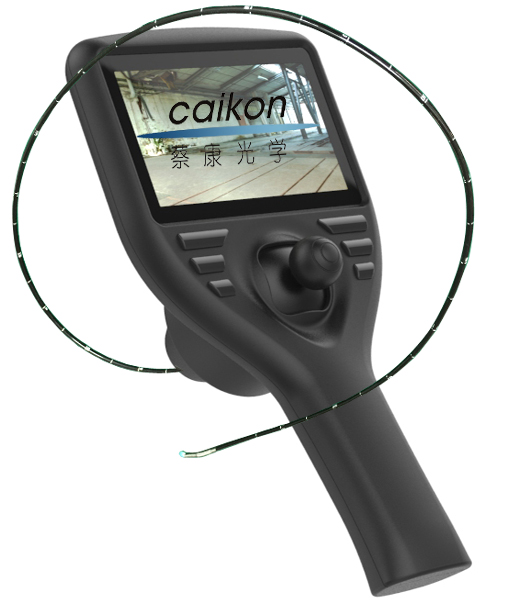

二：EVCK系列工业内窥镜外形图： |
|
EVCK系列工业内窥镜（3.2mm,3.5mm,3.9mm) |
三：EVCK系列工业内窥镜产品技术参数 (1）EVCK工业内窥镜模组参数列表： ITEM | DESCRIPTION | 型号
Model NO. | CK720P | 外径
Outerdimensions | 3.5mm/3.9mm | 端部长度
Head length | 8mm | 线径
Cable diameter | <1.4mm | 线长(可定制)
Cable Length(optional) | 5m(0-5m) | 传感器
Image device | 进口1/9” High Color Sensor | 像素
Pixel Size | 1.4μm x 1.4μm | 分辨率
Effective Picture Element | 100万像素（1280(H) x 720(V)） | 增益
AGC | 自动Auto | | AES | 自动Auto | 白平衡
AWB | 自动Auto | | Dynamic Range | 68dB | | S/N Ratio | 37dB | 扫描模式
Scan mode | 逐行扫描 Progessive | 帧率
Frame rate | 30fps | 视场角
Lens View Angle(Fov) | Fov (D):90° ±5° | 60° | 88° | 90° | 102° | 焦距
Focus Range | 8mm –40mm | 可定制3-50mm,30-80mm | 光源
Light Source | LED灯6pcs High Luminous White LED/光纤照明Flexled | 电源
Power input | DC 5 V | 视频输出
Output System | USB/HDMI/MIPI (可选)USB2.0 (UVC,OTG)/HDMI/MIPI（optional） | | Power Consumption | TBD | 工作温度
Operating Temperature | -30°C to +85°C | | Operating Humidity | 30%~90%Rh | | TV Distortion | < 15% | 防水等级
Water Resistance | IP 67 |
(2)EVCK工业内窥镜机器成套性能参数 |
| 工业内窥镜摄像单元 |
| EVCK主体 | | 镜头直径 | φ3.2mmφ3.5mmφ3.9mm |
| 主机尺寸 | 260mm×112mm×136mm | | 镜头材质 | 钛合金 |
| 系统重量 | ≤0.65kg（包含电池） | | 传感器像素 | 100万像素 |
| 机箱尺寸 | 400mm×320mm×160mm | | 景深 | 标配8mm-40mm，可选5mm～50、50mm～∞ |
| 景深 | 标配8mm-40mm，可选5mm～∞、50mm～∞ | | 视场 | 标配90°，选配70°、110°、120° |
| 可更换插入管 | 用户可自行更换备用插入管 |
|
| 插入管应力消除装置 | 主机与耐磨管连接用缓冲保护装置 | | 操控系统 |
| 防水性 | 探头、物镜、管线能承受IP67防水 | | 插入管 | 钨丝编网或者涂塑特氟龙 |
| 跌落等级 | 1米跌落 | | 工作长度 | 标配2m，其它长度可任意定制 |
|
|
| | 弯曲控制 | 机械式360°全向弯曲 |
|
| | 弯曲角度 | ≥120° |
| 电池组 | | 照度调节 | 可以连续调整 |
| 电源 | 充电锂电池（可拆卸） | | 照度 | 最高可达30000lx |
| 电池容量 | 4.2V3500mAh | | 显示器 | 高亮5寸TFT液晶显示器 |
| 主机工作时间 | ≥5小时 | | 显示器可视角度 | 手持自由变化 |
| 充电参数 | DC5V,最大电流1A | | 显示器分辨率 | 100万高清显示 |
|
|
| | 亮度、色度、对比度 | 连续可调 |
| 操作环境 | | 图片分辨率 | 100万高清 |
| 机器系统工作温度 | ﹣10°C~50°C，液晶显示器0°C以下需预热 | | 图片格式 | JPG |
| 视频探头工作温度 | ﹣25°C~80°C | | 视频格式 | AVI |
| 贮藏温度 | ﹣20°C~58°C | | 拍摄模式 | 单张拍照或者录像 |
|
|
| | 图像冻结 | 一键拍照 |
|
| | 回看显示 | 快速浏览 |
| 标准配置 | | 菜单语言选择 | 中文，英文语言可选 |
| 专用仪器箱、内窥镜主机、读卡器、储存卡、充电器、电池、数据线 | | 储存设备 | 标配8G容量SD卡，最大支持128G |
| 使用说明书、合格证、保修卡各一份 | | 数据接口 | USB端口、TV-out视频输出接口 |
| | 可选配置 |
| 电池、插入管系统、仪器箱肩带、其它规格探头，反光镜、侧视镜 |
|
