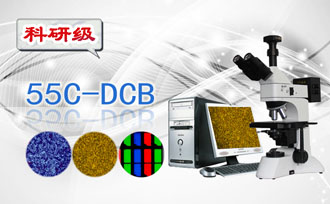

PUZHE 蒲柘 55C-DCB 太阳能电池检查显微镜
产品概述
太阳能电池硅片检查显微镜55C-DCB可对太阳电池生产过程中每个环节产生的表面缺陷进行细微的检查和测量。不仅可以检查太阳能电池表面颜色色差，绒面色斑，亮斑，裂纹，穿孔，崩边，掉角，缺口，印刷偏移；主、副栅线、背电极的断线，缺损，扭曲，变色等缺陷。还可对杂质、残留物成分进行分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等，造成磨片后的硅片易发生变花、发蓝、发黑等现象，同时可以测量太阳能电池片裂纹长度，崩边长度角度，印刷位移角度偏差以及主、副栅线，背电极的宽度、均匀度，栅线间距离及副栅线到电池边的距离，栅线、断线长度，断线缺损和变色的面积等。系统配置了三目透反射金相显微镜XJ-55C、数字摄像头及图像测量管理软件，可对太阳能电池板图像进行检查、拍照、测量、编辑和保存输出等多种操作。
性能特点：
1、显微镜采用了无限远光路设计，使成像更清晰
2、配置了落射照明装置、视场光栏和孔径光栏、同时配有偏光装置
3、可以测量太阳能电池片裂纹长度，崩边长度角度，印刷位移角度偏差
4、可以测量主、副栅线，背电极的宽度、均匀度，栅线间距离及副栅线到电池边的距离，
栅线、断线长度，断线缺损和变色的面积
5、可以检查太阳能电池表面颜色色差，绒面色斑，亮斑，裂纹，穿孔，崩边，掉角，缺口，
印刷偏移主副栅线、背电极的断线，缺损，扭曲，变色等现象。
6、可对杂质、残留物成分进行分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等
规格参数
一、系统配置：
| 序号 | 配置名称 | 主要规格参数 |
| 1 | 三目透反射金相显微镜XJ-55C | 50-800X |
| 2 | 摄像头PZ-500M | 500万像素 |
| 3 | 摄像接口MCL | 1X或者0.5X |
| 4 | 图像测量管理软件 | 具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。 |
| 5 | 联想台式机（选购） | XP、win7系统，内存1G以上，独立显卡512M以上，PCI插槽 |
| 6 | 佳能打印机（选购） | 彩色激光打印机 |
二、显微镜技术参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | 大视野WF10X(Φ22mm) |
| 02 | 长距平场物镜 | 无限远PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80 |
| 03 | 总放大倍数 | 50X-800X |
| 04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
| 05 | 转换器 | 五孔(内向式滚珠内定位) |
| 06 | 粗调调焦范围 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. |
| 07 | 载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围: 75mmX50mm) |
| 08 | 光瞳距离 | 53-75mm |
| 09 | 滤色片 | 蓝、磨砂 |
| 10 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
| 11 | 落射照明系统 | 6V 30W卤素灯, 亮度可调 |
| 内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式起偏振器 |
| 12 | 透射照明系统 | 6V 30W 卤素灯,亮度可调 |
| 13 | 仪器重量 | 净重10.0公斤 毛重12.0公斤 |
| 14 | 仪器尺寸 | 仪器尺寸26X46X55（cm） 包装尺寸28X35X65(cm) |
