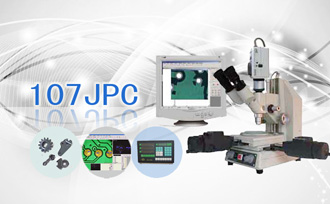

PUZHE 蒲柘 107JPC 微机型精密测量显微镜
产品概述
107JPC型精密测量显微镜采用英国RENISHAW公司的金属光栅尺和读数头，并配有计算机图像处理系统。利用摄像头在计算机屏幕上直接瞄准，操作方便，可靠性强。通过计算机接口和二维测量程序可使被测工件的轮廓直接显示在计算机屏幕上，可由AUTOCAD进行编辑。二维测量程序包括点、线、园、弧、直线度、圆度、螺纹、凸轮等测量功能。本仪器放大倍数高，工作台除作X，Y坐标的移动外，还可以作360°的旋转，亦可以进行高度方向Z坐标的测量。仪器带有可调光的落射、透射和辅助照明装置及多种滤色镜，给各种复杂形状的测量工作带来很大方便。适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸，以及其它精密零件测。适用于计量室，生产作业线以及科学研究等部门。总放大倍数：40X-400X。
规格参数
一、光学系统参数：
| 01 | 分划目镜 | 10X 带十字尺 焦距：25.00mm |
| 02 | 物镜 | 4×/0.1焦距：28.80mm | 10×/0.25 焦距：15.4mm | 40×/0.65 焦距：4.4mm |
| 03 | 显微镜放大倍数 | 40X | 100X | 400X |
| 04 | 工作距离 | 17.5㎜ | 11.6㎜ | 0.66㎜ |
| 05 | 视场直径 | Φ4.5㎜ | Φ1.8㎜ | Φ0.45㎜ |
二、其他参数：
| 测量工作台读数装置主要规格 |
| 01 | 测量工作台 | 150×150×㎜ 玻璃平台Φ72㎜ |
| 02 | 移动范围 | X—Y：50×50㎜ |
| 03 | 分辨率 | 0.5μm |
| 04 | 旋转平台 | 任意360 |
| 05 | 测量台刻度盘游标读数示值 | 5′（游标） |
| 测量系统主要规格 |
| 01 | 测量系统 | X-Y向坐标光栅数显测量系统计算机，二维数据测量操作系统
|
| 02 | 测量精度 | ±（1 + L /25）μm L = 被测件长度（mm） |
| 03 | 仪器示值误差 | 包括测量误差和仪器系统误差 环境温度变化：20 ºC ± 3 ºC |
| 04 | Z向辅助测量 | 1mm最小读数0.001mm |
| 其他参数 |
| 01 | 双目镜筒 | 倾角： 45° 瞳距和屈光度可调 |
| 02 | 升降范围 | 粗动： 90㎜ 微调： 2㎜ |
| 03 | 照明系统 | 透射、反射和辅助照明12W/8V；独立调光 带滤光片 |
