HAMAMATSU 滨松 H13126-03 宽动态范围 PMT 模块

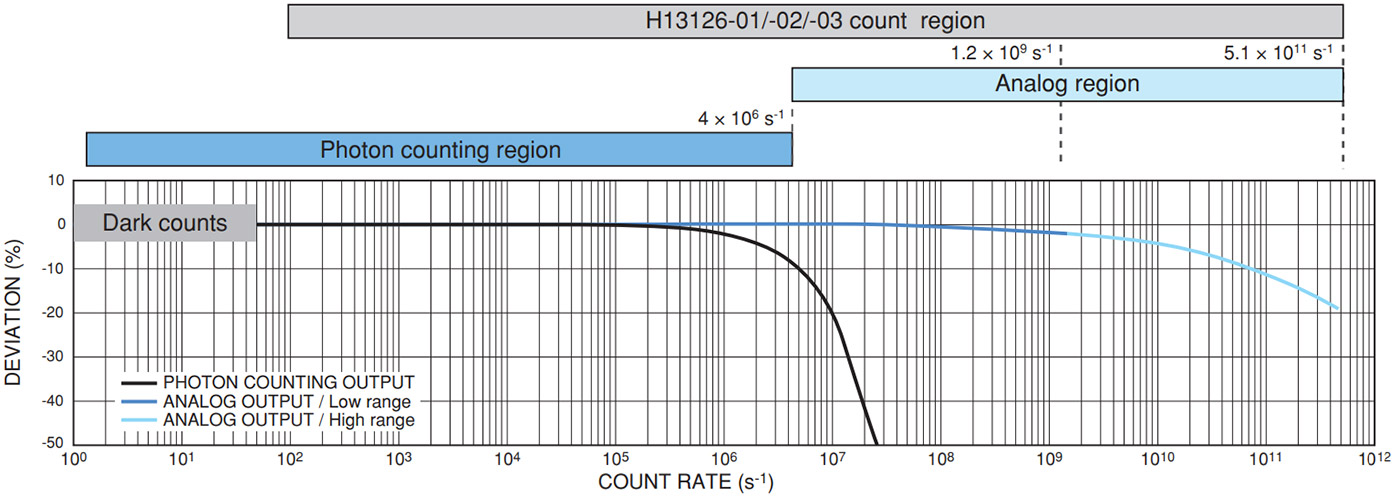

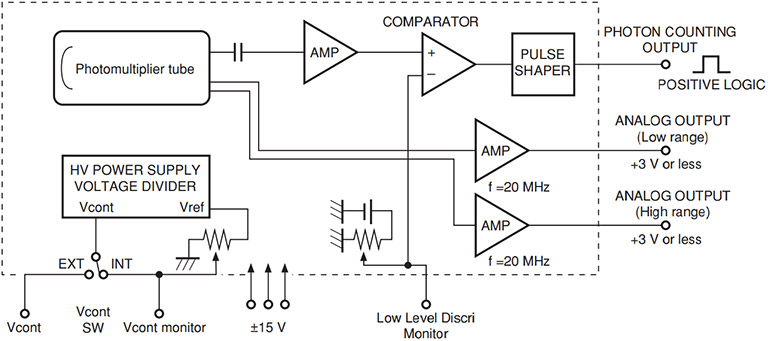

这款 H13126-03 是一款宽动态范围光电倍增管模块，具有 3 个信号输出，包含一个感光面直径为 22 mm 的 PMT 以及由高压电源、高速光子计数器和放大器组成的电路。该单元中的一个数字输出，用于单个光子计数，另外两个输出是模拟输出，用于将输出信号电压转化为光子数。通过汇总测量得出的这三个结果，可以在脉冲输入光条件下实现 10 个数量级的动态范围。

详情

特点

●最大计数率：超过 5 x 10¹¹ s⁻¹
●直流至 20 MHz 带宽
●紧凑机身
●低暗计数类型

详细参数

参数			说明/值	单位
输入电压			+/-15	V
最大输入电流（±15 V 时）			+200 / -50	mA
PMT	有效光阴极面		直径 22	mm

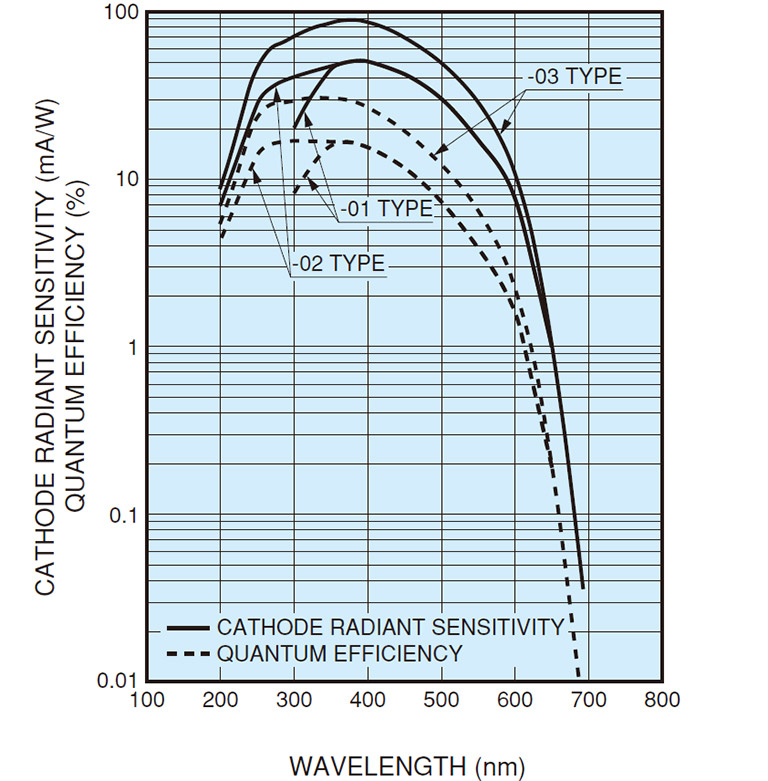

	光谱响应范围		200 至 650	nm
	灵敏度最高的波长		375	nm
	典型计数灵敏度	200 nm	5.5 x 10⁴	s⁻¹･pW⁻¹
		300 nm	4.4 x 10⁵
		400 nm	5.4 x 10⁵
		500 nm	3.1 x 10⁵
		600 nm	6.7 x 10⁴
光子计数输出	计数线性度		5 x 10⁶	s⁻¹
	暗计数 *¹	典型值	50	s⁻¹
	输出脉冲宽度		8	ns
	输出脉冲高度		2.5	V
	建议的负载电阻		50	Ω
低范围模拟 (AMP) 输出	计数-模拟转换系数		1 V / 4 x 10⁸ s⁻¹	-
	频带		直流至 20	MHz
	最大输出信号		+3（在 1 kΩ 负载时）	V
	输出偏移		+/-1	mV
	直流线性度 *²		+/-2.5	%
	输出阻抗		50	Ω
高范围模拟 (AMP) 输出	计数-模拟转换系数		1 V / 1.7 x 10¹¹ s⁻¹	-
	频带		直流至 20	MHz
	最大输出信号 *³		+3（在 1 kΩ 负载时）	V
	输出偏移		+/-1	mV
	直流线性度 *²		+/-20	%
	输出阻抗		50	Ω
工作环境温度 *⁴			+5 至 +40	℃
储存温度 *⁴			-20 至 +50	℃
重量			400	g
电缆长度			1000	mm
