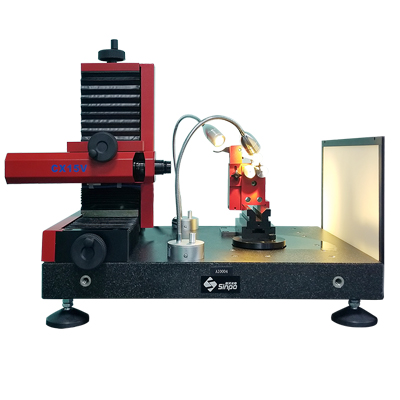

Sinpo 新天 CX15V 影像式刀具检测仪系列

Sinpo 新天 CX15V 影像式刀具检测仪系列
CX15V系列是为刀具及工具生产行业研发的一种新型产品。仪器采用最新机器视觉成像技术和处理软件,是一种实用、高效并适合工厂环境使用的在位检测仪器。 主要应用范围 :适用于圆柱形刀具(铣刀、铰刀、钻头等)的前角、后角、刃宽、螺旋角等几何尺寸参数的测量及工序中尺寸控制。

Sinpo      新天      CX15V     影像式刀具检测仪系列

产品特点
◆ 稳定的花岗岩工作基准平台;
◆  X、Z移动方向均为直线滑块导轨,X、Z向均采用精密丝杆螺纹传动,精准瞄准刀具轮廓;移动手感更舒适,测量更稳定;
◆  精密数显旋转测量台;
◆  可配丰富的附件,测量快捷,范围广泛;
◆  面光源透射测量。

软件特点
支持屏幕快速测量及自动边缘测量,操作简单。
角度功能:包括与水平方向夹角(锐角、钝角)、与垂直方向夹角(锐角、钝角),两边缘夹角等,可对前角、后角、螺旋角、齿隙角、槽前角、牙型角等专用刀具角度进行测量。
尺寸测量:包括圆、圆弧、两点距离、点线距离、线间距等,可对圆直径、长度、刃宽、芯厚、丝锥大径、底径等几何尺寸进行测量。
模板功能:导入CAD摸板进入软件,对刀具影像进行实时比对测量。
根据刀具特点,十字线可任意旋转。在十字线基础上可增加任意角度交叉线,方便对刀具进行快速测量。
测量结果可导入Excel、Word等进行打印输出。

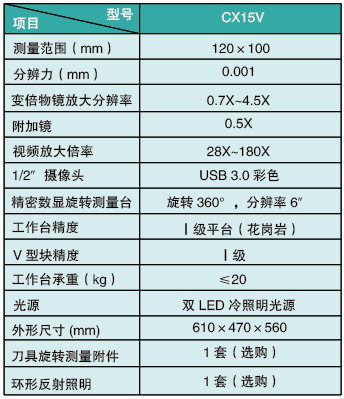

技术参数
