CAIKON 蔡康光学 3020W 卧式投影仪
| 一、3020W/4025W 卧式投影仪 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

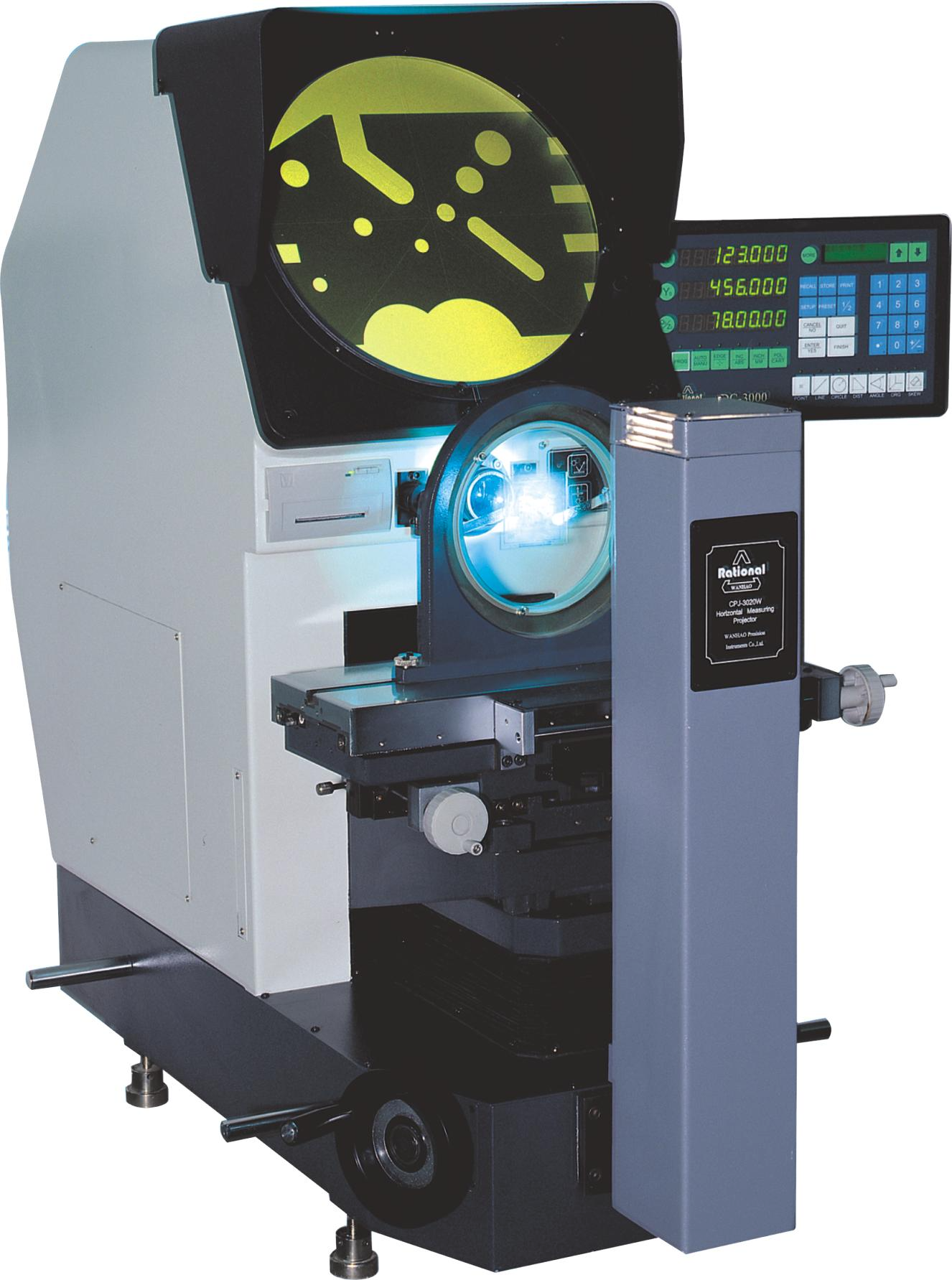

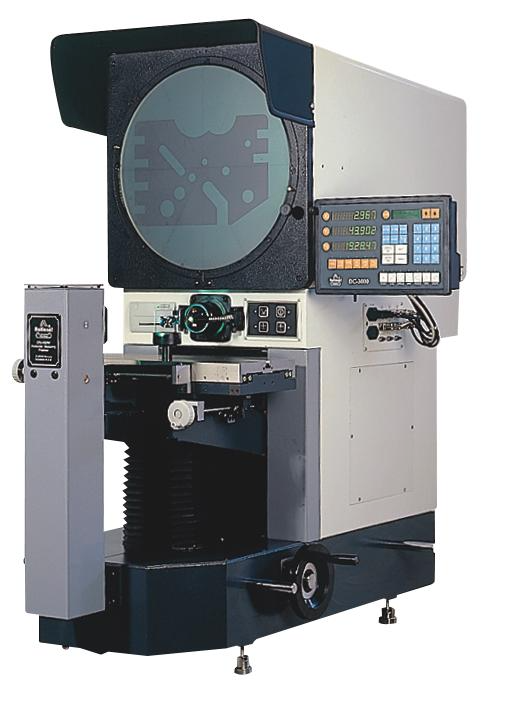

卧式投影仪 3020W | 卧式投影仪 4025W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、仪器用途 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 卧式测量投影仪是光、机、电一体化的精密高效测量仪 器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等 行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2、仪器特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量投影仪又叫工业投影仪，仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0。08%;坐标测量示值误差可达（3+L/75)um L为被测长度(单位：mm)。 电脑型投影仪是由测量投影仪、计算机、二维测量软件组成的一套先进的投影仪，它不但进行普通的投影测量，还能将所测量的数据与计算机进行通信，可能导入到工程制图AUTOCAD里进行绘图。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3、主要技术规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4、二维测量软件主要功能介绍 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、数据通过RS232通讯吕与数显表连接； 2、图形放大、缩小、还原、选中、删除； 3、可与打印机（普通喷墨)连接进行图形和尺寸的打印 4、本系统产生的图形文件可在 AutoCAD 中编辑； 5、人性化操作界面，通俗易懂； 6、可测量图形的任何几何图形（点、线、圆、弧、椭圆、矩形、角度、两圆心距离、两平行线距离、点到 直线距离、垂线长度 等等）； 7、构造图形元素（中点、垂线、平行线，角平分线、交点、圆、距离 等等） 8、可预置图形元素； 9、可设定坐标（坐标平移、 工件摆正、 机械坐标系和工件坐标系） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5、应用举例（软件） 1、需要绘图形（根据实例工件） 模具行业； 2、检测工件（根据图纸与绘出来的图形） 技术检测行业； 3、技术开发（根据工件绘的图形进行上报） 科研行业； | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
