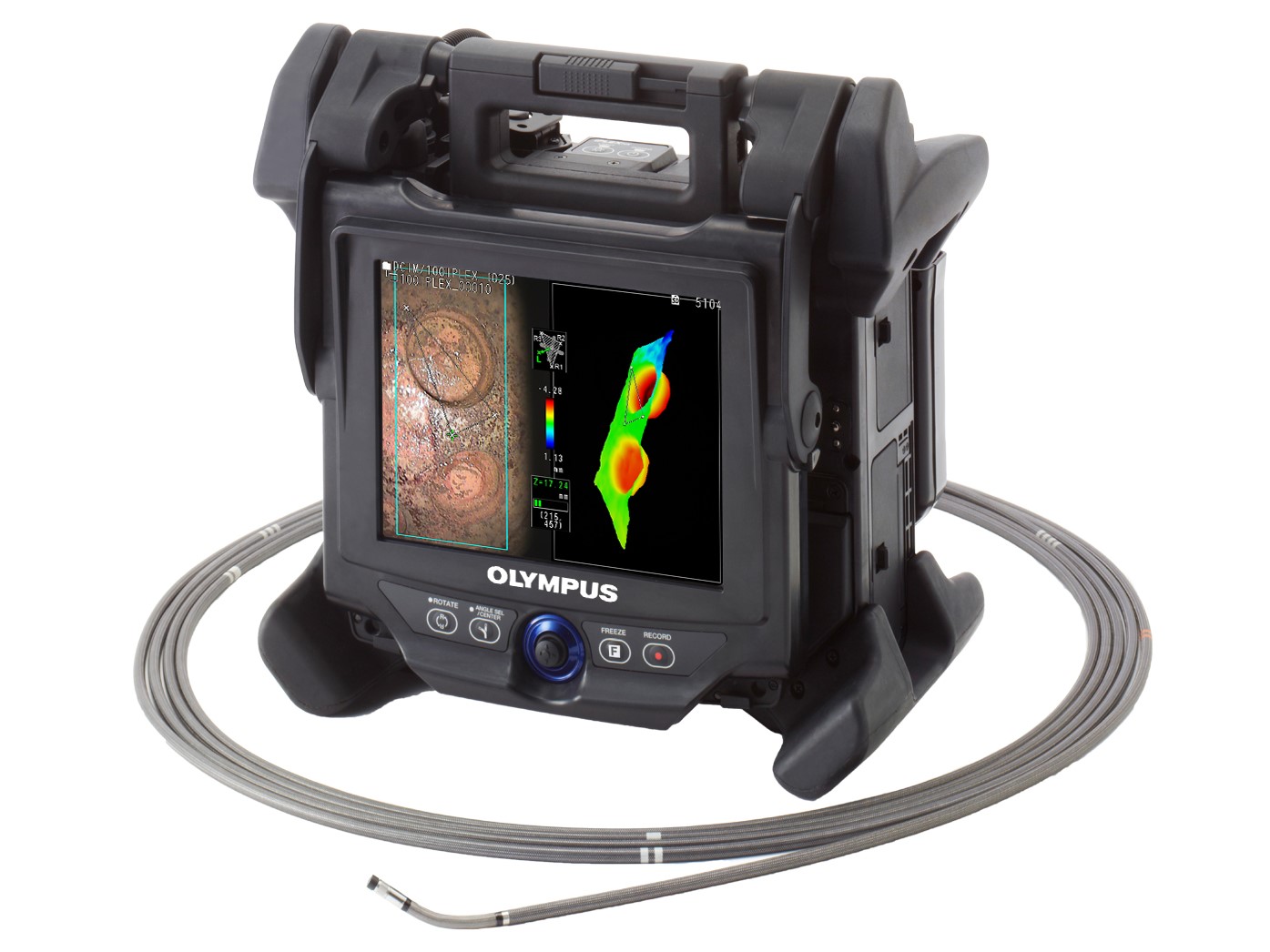

EVIDENT 奥林巴斯 IPLEX NX 内窥镜与管道镜
探头装置
| IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | IV9635X1N | ||
| 插入管 | 插入管 | 4.0 mm (0.157 in.) | 6.0 mm (0.236 in.) | 6.2 mm | |||
| 插入管长度 | 3.5 m (11.5 ft.) | 5.0 m (16.4 ft.) | 3.5 m (11.5 ft.) | 5.0 m (16.4 ft.) | 7.5 m (24.6 ft.) | 3.5 m (11.5 ft.) | |
| 外部 | 高耐磨钨丝编织层 | ||||||
| 插入管软硬度 | 均匀刚度 | Tapered Flex 插入管，靠近前端处柔韧度逐渐递增 | |||||
| 光学系统 | 视野 | 可通过光学适配器选择 可安装3D立体测量适配器 | |||||
| 观察方向 | |||||||
| 照明器 | 高强度激光二极管 | ||||||
| 导向关节 | 上/下/左/右关节角度 | 130° | 180° | 150° | 130° | ||
| 关节操作 | TrueFeel 探头末端电动导向 | ||||||
基础装置
| IV9000N | |||||||
| 尺寸（宽×高×深） | 320 mm x 310 mm x 180 mm (12.6 in. x 12.2 in. x 7.1 in.) | ||||||
| 重量 | 3.9 kg (8.6 lbs.) | ||||||
| 系统重量（约） （含电池和 SDHC 卡） | 7.1 kg (15.7 lbs.) | 7.2 kg (15.9 lbs.) | 7.3 kg (16.1 lbs.) | 7.4 kg (16.3 lbs.) | 7.6 kg (16.8 lbs.) | 7.5 kg | |
| LCD 显示器 | 8.4 英寸高亮度防日光触摸 LCD，清晰型 | ||||||
| 输入/输出端子 | 输入端子 | S-Video | |||||
| 输出端子 | VGA | ||||||
| USB 连接器 | A 型连接器，版本 2.0 标准 | ||||||
| 电源 | 电池：标称电压 14.8 V，可运行约 100 分钟 交流电源：100 V 至 240 V，50/60 Hz（使用随附的交流电源适配器） | ||||||
| 记录介质 | SDHC 卡和 USB 闪存（仅存储静态图像） | ||||||
| 静态图像记录 | 分辨率 | H768 x V576（像素） | H1024 x V768（像素） | H768 x V576（像素） | |||
| 记录格式 | 压缩 JPEG 格式 | ||||||
| 视频录像 | 分辨率 | H768 x V576（像素） | H1024 x V768（像素） | H768 x V576（像素） | |||
| 记录格式 | MPEG-4 AVC (H.264) 格式，兼容 Windows Media Player | ||||||
立体测量 | 距离 | 两点间距离 | |||||
| 点到线 | 一个点到用户定义的线之间的垂直距离 | ||||||
| 深度 | 一个点到用户定义的面之间的正交深度/高度 | ||||||
| 面积/线 | 多点周长和面积测量 | ||||||
| 3D 建模 | 断层还原技术、X/Y/Z 轴360度无死角旋转、Color Mapping功能 | ||||||
| 对比测量 | 基于同一个平面中已知测量值的两点间距离测量 | ||||||
光学适配器版本
4.0 mm 光学适配器
| AT80D/FF-IV94N | AT120D/NF-IV94N | AT120D/FF-IV94N | AT100S/NF-IV94N | AT100S/FF-IV94N | AT70D/70D-IV94N | AT50S/50S-IV94N | ||
| 光学系统 | 视野 | 80° | 120° | 120° | 100° | 100° | 70°/70° | 50°/50° |
| 观察方向 | 前向 | 前向 | 前向 | 侧向 | 侧向 | 前向 | 侧向 | |
| 视野深度*1 | 35 至 ∞ mm | 2 至 200 mm | 17 至 ∞ mm | 2 至 15 mm | 8 至 ∞ mm | 5 至 200 mm | 3 至 150 mm | |
| 前端 | 外径*2 | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm |
| 硬末端*3 | 20.1 mm | 20.2 mm | 20.1 mm | 22.9 mm | 22.9 mm | 22.3 mm | 26.7 mm |
6.0 mm 光学适配器
| AT50D/FF-IV96N | AT80D/FF-IV96N | AT120D/NF-IV96N | AT120D/FF-IV96N | AT120S/NF-IV96N | AT120S/FF-IV96N | AT90D/90D-IV96N | AT70S/70S-IV96N | ||
| 光学系统 | 视野 | 50° | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 观察方向 | 前向 | 前向 | 前向 | 前向 | 侧向 | 侧向 | 前向 | 侧向 | |
| 视野深度*1 | 50 至 ∞ mm | 20 至 ∞ mm | 7 至 300 mm | 19 至 ∞ mm | 4 至 150 mm | 20 至 ∞ mm | 5 至 250 mm | 4 至 250 mm | |
| 前端 | 外径*2 | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm |
| 硬末端*3 | 21.3 mm | 21.3 mm | 21.4 mm | 21.4 mm | 26.6 mm | 26.6 mm | 25 mm | 31.2 mm |
6.2 mm 光学适配器
| AT80D-IV96X1N | AT120D/NF-IV96X1N | AT120D/FF-IV96X1N | AT80S-IV96X1N | AT120S-IV96X1N | AT70D/70D-IV96X1N | AT60S/60S-IV96X1N | ||
| 光学系统 | 视野 | 80° | 120° | 120° | 80° | 120° | 70°/70° | 60°/60° |
| 观察方向 | 前向 | 前向 | 前向 | 侧向 | 侧向 | 前向 | 侧向 | |
| 视野深度*1 | 35 至 ∞ mm | 2 至 200 mm | 17 至 ∞ mm | 30 至 ∞ mm | 8 至 ∞ mm | 5 至 200 mm | 3 至 150 mm | |
| 前端 | 外径*2 | 6.2 mm | 6.2 mm | 6.2 mm | 6.2 mm | 6.2 mm | 6.2 mm | 6.2 mm |
| 硬末端*3 | 20.6 mm | 20.6 mm | 20.6 mm | 24.4 mm | 24.4 mm | 22.7 mm | 28.3 mm | |
*1. 指示达到最佳焦点时的观察距离。
*2. 在探头上安装适配器时，可将其插入直径为 4.0 mm 和 6.0 mm 的孔。
*3. 指示探头硬末端的长度（如安装）。
使用环境条件
| 工作温度 | 插入管 | 空气中：-25 至 100°C（-13 至 212°F） 在水中：10 至 30°C（50 至 86°F） |
| 其他部件 | 空气中：-21 至 49°C（-21 至 120°F）（含电池） 空气中：0 至 40°C（32 至 104°F）（含交流电源适配器） | |
| 相对湿度 | 所有部件 | 15 至 90% |
| 防水性 | 所有部件 | 可在机油、轻油或 5% 盐溶液中使用 |
| 防水 | 插入管 | 装有观察末端适配器时可在水中使用 装有立体测量末端适配器时不可在水中使用 IV94 系列：最大深度 5 m（16.4 ft.） IV96 系列：最大深度 7.5 m (24.6 ft.) |
| 其他部件 | 可在吹雨条件下使用（必须闭合电池仓）。 不可在水中使用 |
MIL-STD（美国常用军用标准）合规性
| 已根据 MIL-STD-810F/G 和 MIL-STD-461F 工作环境中进行使用。 不保证在任何条件下不会受到损坏。相关详细信息，请咨询奥林巴斯销售代表。 | |
| 振动 | MIL-STD-810G，测试方法 514.6，程序 I（一般振动试验） |
| 冲击 | MIL-STD-810G，测试方法 516.6，程序 IV（坠落试验） |
| 防水性 | MIL-STD-810G，测试方法 506.5，程序 II（降雨和吹雨试验） |
| 湿度 | MIL-STD-810G，测试方法 507.5 |
| 盐雾 | MIL-STD-810G，测试方法 509.5 |
| 沙尘 | MIL-STD-810G，测试方法 510.5，程序 I（吹尘试验） |
| 冰冻/冻雨 | MIL-STD-810G，测试方法 521.3 |
| 电磁干扰 (EMI) | MIL-STD-461F 甲板上 |
| 易爆环境 | MIL-STD-810G，测试方法 511.5（爆炸性环境运行试验） |

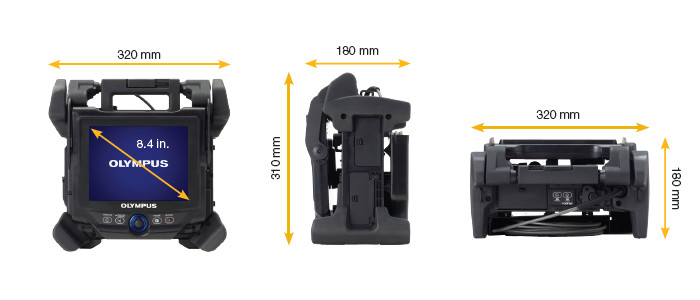

尺寸
