产品概述

涂层力学试验机LLJSJ
        在涂层/基体材料的力学性能中，人们通常关注涂层的界面结合性能、涂层断裂强度等指标。由于涂层/基体材料体系的多样性与复杂性，再加上涂层较薄(通常为微米量级至毫米量级)，传统的力学性能测试方法已经不再适用。并且目前的涂层力学测试方法大多带有探索性，缺乏规范的试验平台。为此，中国科学院力学研究所与多家科技公司合作研发了涂层力学试验机，我公司参与其双路体视显微CCD实时观察系统及各系统间整合工作项目。

系统功能：
        该系统由精密型多功能力学加载系统、声发射动态监测系统、双路体视显微CCD实时观察系统构成，将涂层力学性能评价的多种加载方式和信息采集手段集于一身，建立起一个多用试验平台，为涂层力学的研究提供了一个综合的实验技术手段。通过图像判别涂层表面及界面裂纹，通过声发射信号判别涂层内部裂纹，并由载荷—位移曲线，通过一定的力学模型，获得涂层的弹性模量、涂层断裂强度（或断裂韧性）、涂层界面断裂强度（或断裂韧性）等基本力学参数，可广泛应用于各种涂层的力学性能研究和评价。

系统构成及主要技术指标：
1、精密型多功能力学加载系统功能及主要技术指标：

•     设备功能：单向拉伸、弯曲、剪切、扭转、压入、双向拉伸（平底模胀形）；
•     加载方式：位移控制加载，载荷控制加载，程序控制加载；
•     载荷范围：500N、5KN、50kN三档（力），200NM（扭矩）；
•     时间同步：建立载荷、位移、涂层表观图像、涂层内部声发射信号在时间上的对应关系。

2、双路体视显微CCD实时观测系统功能及主要技术指标：

•      设备功能：涂层在加载过程中表观图像的实时观察；
•      图像记录：带采集时刻的bmp格式图像，图像连续采集间隔时间最短为25ms；
•      体视显微镜：放大倍数40至80倍，连续可调。

3、声发射动态监测系统功能及主要技术指标：

•     设备功能：监测涂层内部或截面的裂纹类型和开裂时间点；
•     传感器：频率范围50—400KHz，谐振频率150KHz，灵敏度峰值-65dB；
•     信号采集：4通道16位2.5MHzAD数字化声发射波形和参数数据采集卡；
•     信号分析：离线处理所保存的数据，输出分析结果。

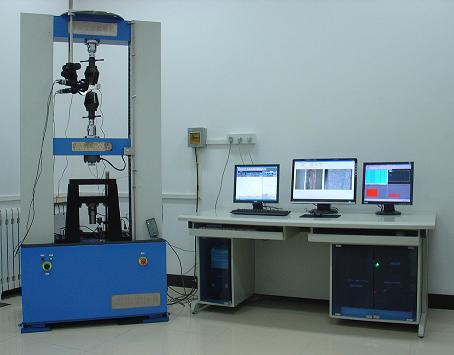

涂层力学试验机系统构成（左边为加载机构；左边显示器：载荷—位移—时间信号；
中间显示器：双路图像信号；右边显示器：材料声发生信号）

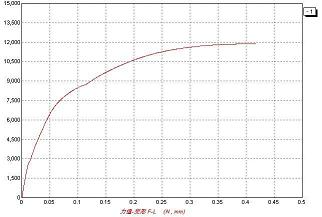

镀铬涂层拉伸实验载荷—位移曲线
拉伸实验中镀铬涂层表面及侧面裂纹扩展过程图像

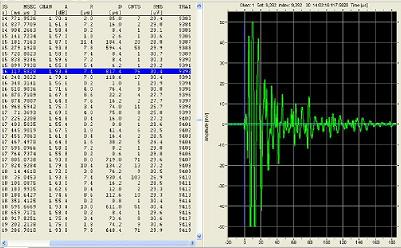

铬层开裂的声发射信号
