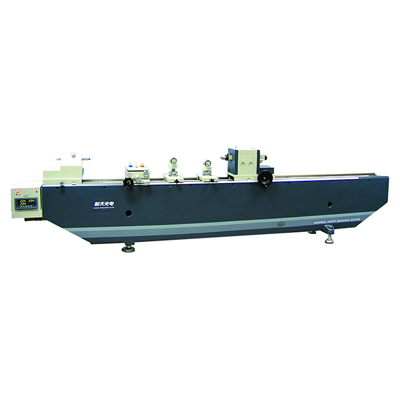

Sinpo 新天 JDS3000 光栅测长机

Sinpo      新天       JDS3000              光栅测长机

特点

采用进口精密光栅作为测量元件，稳定性好、发热 量低、抗腐蚀、耐污染。
光栅材料膨胀系数与钢相同，受环境温度影响小。
采用计算机数据处理技术，配合一维测量软件，能高效完成各种复杂测量工作。
工作台可多方向运动和偏摆，适用于不同形状零件的测量。
带有温度传感器，软件实时补偿温度影响。

技术参数
测量范围（mm）

外螺纹中径测量最大至140mm
分辨力： 0.1μm
示值误差:±（0.5＋L/200）μm（其中：L为被测长度,单位：mm）

阿贝测轴移动范围：±10mm
测量力(N):    1.5N  2.5N
测帽内径配合尺寸：φ6H7
测量杆与测帽内径配合外径尺寸：φ6g6
万能工作台（mm）
垂向行程：   0~70，横向行程：   0~40水平位置纵向浮动行程：10旋转：   3°，摆动：   3°
横向测微鼓分度值：  0.01
工作台承重：   10kg

顶针架最大夹持直径（mm）
当长度在0~170时：       φ140
当长度在170～210时：   φ130
V形支架
高度调节范围：   ≤28
最大支承工件直径：   φ30mm
量块、量棒支架
量块支架：支承量块长度范围：至1000
量棒支架：支承量棒长度范围：至1000
量块研合架：研合量块长度范围：至100mm
V型铁工作范围：工作范围最大至φ45mm
环境要求：室温 20℃±0.5℃，相对湿度≤60%RH

仪器外形尺寸与重量：
