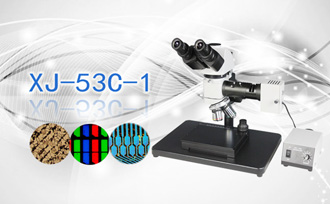

PUZHE 蒲柘 XJ-53C-1 三目正置金相显微镜
产品概述
三目正置金相显微镜XJ-53C-1配置了立杆式的机架和移动工作台，显微镜主体可大范围升降和360°旋转。尤其适合于观察有一定高度的大工件试样，也适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别，材料表面的某些特征（划痕、裂纹、喷涂的均匀性），化学颗粒等方面的研究。总放大倍数：40X-630X
◆性能特点：
1、配置了立杆式的机架，适合于观察有一定高度的大工件试样。
2、采用了光学系统设计，视野宽阔，视场平坦,成像清晰。
3、配置了落射照明系统，适合观察高反光材料表面如钢珠磨痕。
4、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
◆典型应用：
1、分析金属、矿相内部结构组织。2、电子厂PCB板、芯片检验。
2、观察材料表面的某些特性， 如：划痕、裂纹、喷涂的均匀性。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | WF10X/Φ18mm |
| 02 | 金相平场消色差物镜 | 4×/NA0.1 WD：13mm、10×/NA0.25 WD：11.2mm、40×/NA0.65 WD：0.54mm、63×/NA0.85 WD：0.2mm |
| 03 | 总放大倍数 | 40X-630X |
| 04 | 观察头 | 铰链式三目观察头 45°倾斜 视度调节范围：±5屈光度 |
| 05 | 转换器 | 四孔 (外向式滚珠内定位) |
| 06 | 调焦范围 | 立柱升降调焦范围：117mm
手轮升降调焦范围：55mm，微动手轮调节精度：0.002mm |
| 07 | 载物台 | 双层机械式 外形尺寸：180×155×26mm 移动范围 75X55mm |
| 08 | 光瞳距离 | 55-75mm |
| 09 | 滤色片 | (黄,蓝,绿)滤色片 |
| 10 | 落射照明系统 | 带可变孔径光栏、视场光栏，视场光栏中心可调
输入电压：AC100～240V
输 出：6V/20W卤素灯，亮度连续可调 |
| 11 | 仪器重量 | 净重9公斤 毛重10.5公斤 |
| 12 | 仪器尺寸 | 380×260×280mm |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/18 | 10X | Φ18 | Φ23.2 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 4X | 0.12 | 2.75 | 13.0 | 195 | 45 | 0.17 |
| 10X | 0.25 | 1.10 | 11.2 | 195 | 45 | 0.17 |
| 40X | 0.60 | 0.42 | 0.54 | 195 | 45 | 0.17 |
| 63X | 0.85 | 0.26 | 0.20 | 195 | 45 | 0.17 |
