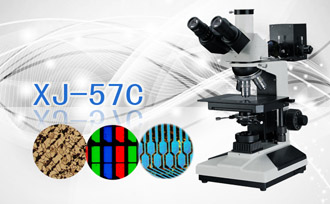

PUZHE 蒲柘 XJ-57C 透反射正置金相显微镜
产品概述
三目透反射金相显微镜XJ-57C配置了透射、落射照明装置，既可以观察金属材料的金相组织结构，也可以观察半透明，甚至不透明的生物标本。采用了平场消色差物镜和大视野目镜，具有成像清晰，视野广阔，操作方便等特点。是金属学、矿物学、精密工程学、电子学等研究的理想仪器。。总放大倍数：50X-600X
◆产品特点：
1、配置落射照明装置，可观察透明与不透明标本,拓展了观察范围。
2、配置了大视野平场目镜与长距平场消色差物镜，视场平坦清晰。
3、配置了内置推拉式检偏、起偏器，适合观察高反光材料的表面。
4、三目镜筒可自由推拉切换为100%通光镜下目视观察与显微摄影。
◆典型应用：
1、分析金属、矿相内部结构组织。2、电子厂PCB板、芯片检验。
2、观察材料表面的某些特性， 如：划痕、裂纹、喷涂的均匀性。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | 大视野 WF10X(Φ18mm) |
| 02 | 长距平场物镜 | PLL 5X/0.10、10X/0.25、40X/0.65、60X/0.75 |
| 03 | 总放大倍数 | 50X-600X |
| 04 | 观察头 | 三目 铰链式30°倾斜（内置检偏振片,可进行切换) |
| 05 | 转换器 | 四孔(内向式滚珠内定位) |
| 06 | 粗微调焦范围 | 粗微动同轴调焦, 粗动松紧可调,带锁紧和限位装置板,微动格值:2μm |
| 07 | 载物台 | 双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm) |
| 08 | 聚光镜 | N.A.1.25 可上下升降 带可变光栏 |
| 09 | 照明 | 透射照明：6V20W卤素灯,亮度可调
落射照明器：6V20W，带视场、孔径光栏，起偏振片,(红,蓝,绿磨砂)滤色片 |
| 10 | 仪器重量 | 净重：9.5kg 毛重：11.0kg |
| 11 | 仪器尺寸 | 仪器尺寸21X45X55（cm） 包装尺寸 30X50X60(cm) |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/18 | 10X | Φ18 | Φ20.3 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5X | 0.10 | 2.80 | 17.41 | 195 | 45 | 0.17 |
| 10X | 0.25 | 1.10 | 8.80 | 195 | 45 | 0.17 |
| 40X(s) | 0.65 | 0.42 | 3.73 | 195 | 45 | 0.17 |
| 60X(s) | 0.75 | 0.38 | 1..25 | 195 | 45 | 0.17 |
