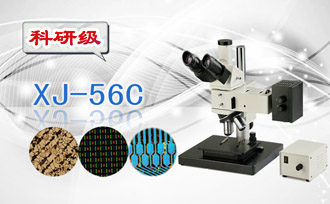

PUZHE 蒲柘 XJ-56C 三目正置金相显微镜
产品概述
三目正置金相显微镜XJ-56C适用于不同厚度工件表面的金相组织结构与工件表面质量进行显微观察，主要用于精密零件，集成电路，包装材料等产品检测。总放大倍数：50X-600X
◆性能特点：
1、立柱高度可调，尤其适合不同高度的大工件金相组织级表面观察。
2、采用了无限远光路设计。
3、无限远长工作距平场物镜和大视野平场目镜，视场宽阔平坦清晰。
4、配置了内置推拉式检偏器与起偏器，适合观察高反光材料的表面。
5、整机采用了防霉处理，有效保护了镜头，延长了仪器的使用寿命。。
◆典型应用：
1、分析金属、矿相内部结构组织。2、电子厂PCB板、芯片检验。
2、观察材料表面的某些特性， 如：划痕、裂纹、喷涂的均匀性。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | 大视野WF10XΦ22mm |
| 02 | 长距平场物镜 | 无限远PL5X/0.10、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60、PLL60X/0.80 |
| 03 | 总放大倍数 | 50X-600X |
| 04 | 观察头 | 铰链式三目 30°倾斜 |
| 05 | 转换器 | 五孔(内向式滚珠内定位) |
| 06 | 粗调调焦范围 | 粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm |
| 07 | 载物台 | 底座外形尺寸：300mmX240mm
机械式载物台外形尺寸：185mmX140mm，移动范围：35mmX30mm |
| 08 | 偏光装置 | 检偏镜可360°转动，起偏镜、检偏镜均可移出光路 |
| 09 | 落射照明系统 | 亮度可调 卤钨灯6V30W 内置视场、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置 |
| 10 | 仪器重量 | 净重11.0公斤 毛重12.5kg |
| 11 | 仪器尺寸 | 仪器尺寸42X35X38（cm） 包装尺寸42X35X52(cm) |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/22 | 10X | Φ22 | Φ30.2 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5X | 0.12 | 2.30 | 26.1 | ∞ | 45 | 0 |
| 10X | 0.25 | 1.10 | 20.2 | ∞ | 45 | 0 |
| 20X | 0.40 | 0.70 | 8.80 | ∞ | 45 | 0 |
| 40X | 0.60 | 0.58 | 3.98 | ∞ | 45 | 0 |
| 60X | 0.70 | 0.45 | 3.18 | ∞ | 45 | 0 |
