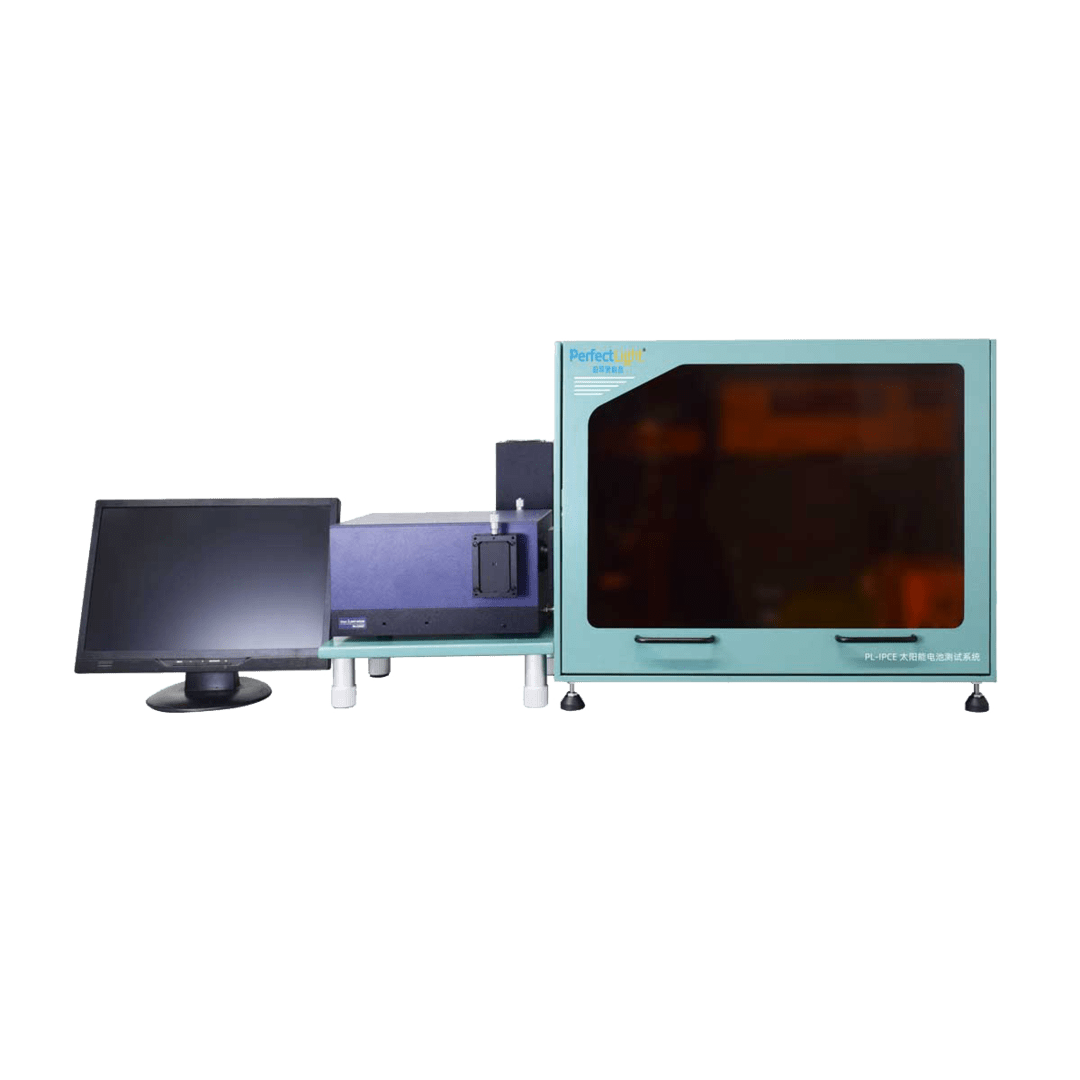

PERFECTLIGHT 泊菲莱 PL-IPCE 太阳能电池测试系统
随着全球变暖问题的持续升温，利用太阳光生产绿色清洁能源的技术在不断发展，其中光伏发电作为一种利用半导体界面的光生伏特效应，可将光能直接转变为电能，已经在全球范围内开始普及，光电转换效率是太阳能电池半导体器件评价和制约光伏发电技术应用的核心参数。

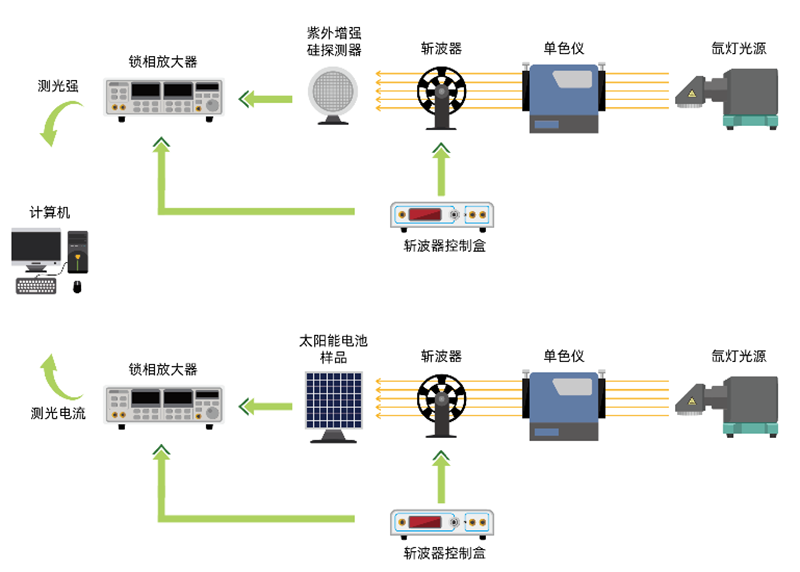

泊菲莱科技推出的PL-IPCE太阳能电池测试系统是一套测试太阳能电池光电转换效率的系统，搭配高灵敏度、强抗干扰能力的锁相放大系统以及斩光系统，可对光强以及光电流进行精准、稳定测量。
关键特征
● 作为关键器件的斩波器与紫外探测器均采用所处领域技术领先的原装进口设备；
● 系统采用全自动软件控制，软件具有控制单色仪，测量仪表读数，数据比对与处理等功能；
● 标准太阳能电池由计量部门提供，可追溯到ISO9000，是得到准确测量数据的关键保障。
应用领域
▲特别适用 ●较为适用 ○可以使用
▲ 太阳能电池量子效率(QE)测量
▲ 太阳能电池IPCE测量

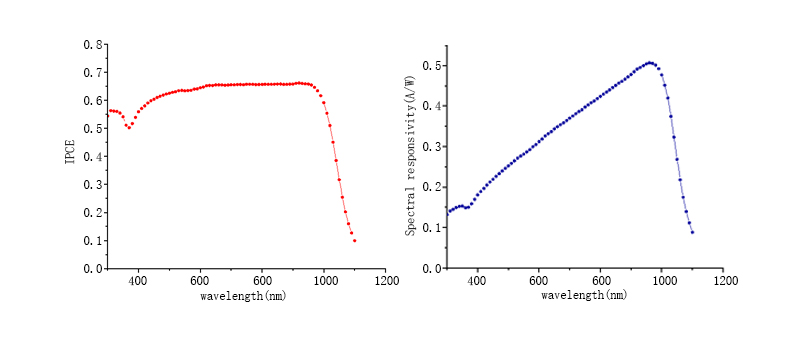

紫外增强硅探测器的IPCE（左）及光谱响应度（右）图
产品特点
灵敏度高，抗干扰能力强
PL-IPCE太阳能电池测试系统采用美国Standford SR830锁相放大器，对弱电流进行放大，可测量1 pA~1 μA范围内光电流。
PL-IPCE太阳能电池测试系统采用Standford SR540斩波器，在4~3.7 kHz宽频率范围可调，利用光电流信号与光信号的时间相关性，结合锁相放大器的滤波功能，可过滤环境光以及电流扰动的干扰，进一步提高电流检测的灵敏度。
三光栅结构设计，极优的单色光准确性
PL-IPCE太阳能电池测试系统的单色仪采用三光栅结构设计，入射光口及出射光口狭缝0.01~3 mm可调，可确保输出单色光准确度为±0.2 nm，单色光半峰宽10 nm，输出光单色性显著优于光源+滤光片组合方式。
波长连续可调，可测量全光谱光电转换效率
PL-IPCE太阳能电池测试系统的单色仪波长200~1000 nm（三光栅：1200 L/mm，1200 L/mm & 600 L/mm）连续可调，最小调节波长为1 nm。与光源+滤光片组合方式相比，可以测量氙灯光源光谱范围内任意波长下的光电转换效率。
标准硅探测器国家计量部门认证，测量数据可靠
PL-IPCE太阳能电池测试系统采用日本滨松S1337标准紫外增强硅探测器，其光谱响应度通过中国计量科学研究院认证（含证书），认证范围200~1100 nm，波长间隔为5 nm，可追溯到ISO9000，是得到准确测量数据的关键保证。
技术参数
光源参数
● 光源总电功率:500 W；
● 光源波长范围:300 ~1100 nm；
单色仪参数
● 焦距:300 mm；
● 闪耀波长:300 nm &500 nm & 1000 nm；
● 三光栅：1200 L/mm & 1200 L/mm & 600 L/mm；
● 波长范围：200 ~ 1100 nm
● 分辨率: 0.1 nm；
斩波器参数
● 斩波频率: 4 Hz~3.7k Hz；
● 低相位抖动频和差频参考信号输出；单光束和双光束调制;
● 具有电压控制输入，四位数字频率显示，十段频率控制，有两种可选工作模式的参考输出；
锁相放大器参数
● 频率范围：1 mHz-102k Hz
● 动态存储：100 dB；
● 相位分辨率：0.01°；
● 稳定性：5 ppm/℃；
● 时间常数：10 μs~10 ks；
● 光电流量程：1 pA~1 μA；可与参考源信号同步
紫外增强硅探测器参数
● 电器参数：10×10 mm2 ；
● 工作温度范围：-20 ~ +60℃；
● 波长使用范围：190 ~1100 nm；
● 暗电流（25℃;-1V)：2×10-10A；
● 峰值波长:960 nm；
● 峰值波长响应度：0.5A/W；
